Замена кнопки питания видеокамеры Canon Vixia HF S10
Если кнопка питания заедает или работает некорректно, в этом руководстве показано, как заменить кнопку питания в Canon Vixia HF S10. Для дополнительной информации о Canon Vixia HF S10 посетите официальный сайт Canon.
Перед началом ремонта обязательно выключите камеру и извлеките аккумулятор.
Шаг 1

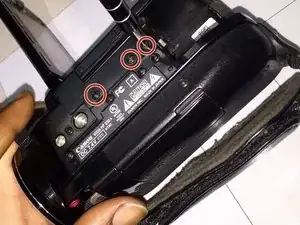

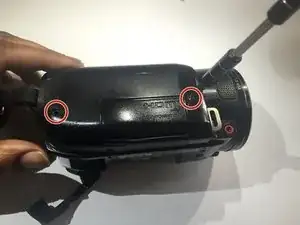

Переверните видеокамеру вверх дном.
Удалите три винта Phillips 3x4 мм, крепящие чёрный пластиковый корпус.
Шаг 2

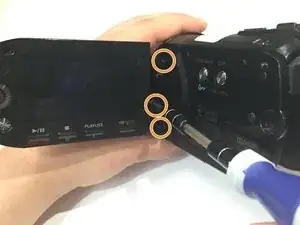

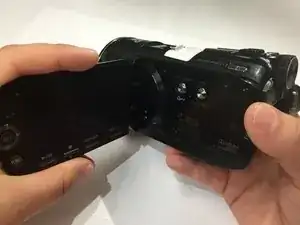

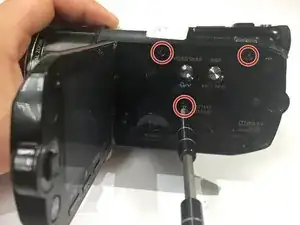

Откройте ЖК-экран.
Удалите три винта Phillips 3x4 мм, которые держат чёрную панель пластикового корпуса вместе.
Удалите два винта Phillips 2x2,5 мм и один винт Phillips 3x4 мм из внутреннего уголка между панелью и ЖК-экраном.
Шаг 3
Снимите чёрную пластиковую накладку пальцами.
Под накладкой находится винтовой шарнир.
Удалите винт Phillips 2x2,25 мм, расположенный в верхней части шарнира.
Шаг 4
Пальцами отсоедините панель от основания видеокамеры.
Удалите два винта Phillips 1x2,5 мм.
Шаг 5
Переверните видеокамеру вверх дном.
Удалите четыре винта Phillips 2x2,25 мм.
Шаг 6
Поверните видеокамеру на бок и снимите ремешок.
Удалите два винта Phillips 1x2,5 мм.
Шаг 7

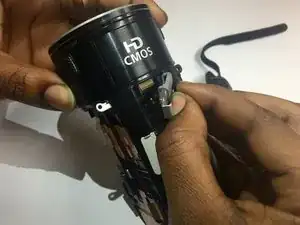

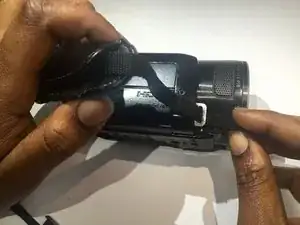

С помощью пластикового инструмента для открытия отожмите боковую панель от основания видеокамеры.
Удалите два винта Phillips 2x2,5 мм, расположенных вверху.
Шаг 8
Удалите два винта Phillips 3x4 мм под двумя крышками (AV и DCIN).
Шаг 9

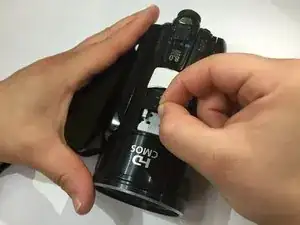

Сдвиньте крышку «Оптическая стабилизация изображения», расположенную в верхней части видеокамеры.
Удалите четыре винта Phillips 3x2,5 мм.
Пальцами снимите металлическую крышку.
Шаг 10

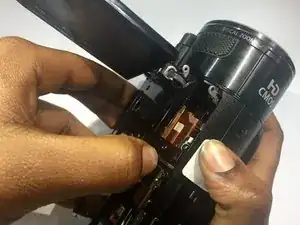

Пальцами отожмите верхнюю крышку видеокамеры.
Удалите три винта Phillips 3x4 мм и один винт Phillips 2x2,5 мм, расположенные под верхней крышкой.

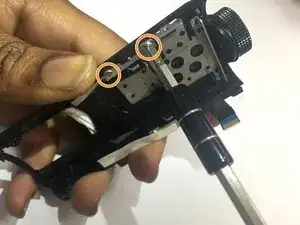

Удалите два винта Phillips 3x2,5 мм с металлического корпуса, находящегося под верхней крышкой.
Шаг 11
Пальцами слегка сдвиньте металлическую крышку.

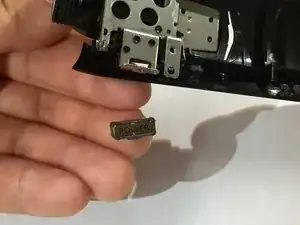

Снимите кнопку питания.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
