Замена ЖК-экрана видеокамеры Canon Vixia HF S10
В этом руководстве показано, как правильно разобрать камеру, чтобы безопасно снять и заменить ЖК-экран вашей видеокамеры Canon Vixia HF S10.
ЖК-экран камеры отображает настройки объектива, а также фотографии и/или видео, сделанные на неё. Если использовать экран длительное время при высокой яркости, он может стать обесцвеченным и оставить "впечатление" изображения. Вы поймёте, что у вас возникло "впечатление" экрана, если увидите, например, ISO камеры и скорость затвора, оставшиеся на экране, когда вы используете другие функции камеры.
Следуя руководству, будьте осторожны, так как повреждение любых проводов или соединений может привести к тому, что экран или другие части камеры перестанут работать. Также убедитесь, что камера полностью выключена перед началом работы, чтобы снять батарею и отключить камеру от зарядного устройства.
Шаг 1

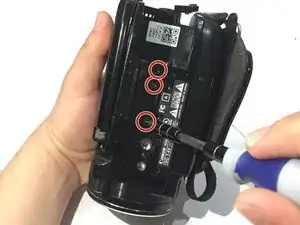

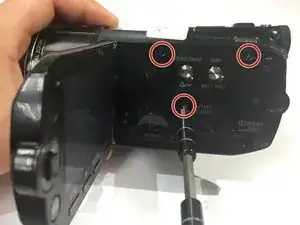

Переверните видеокамеру вверх дном и снимите три винта Phillips #00 длиной 4 мм, крепящие чёрный пластиковый корпус.
Шаг 2

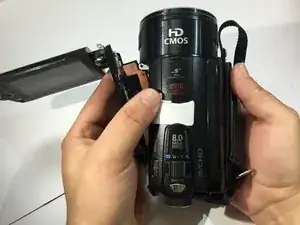

Откройте ЖК-экран.

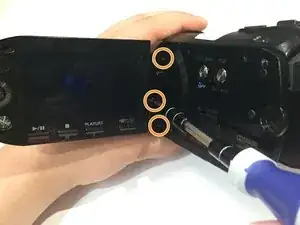

Снимите три винта Phillips #00 длиной 4 мм, крепящие пластиковый чёрный панельный корпус.
Из внутреннего угла между панелью и ЖК-экраном снимите два винта Phillips #00 длиной 2.5 мм и один винт Phillips #00 длиной 4 мм.
Шаг 3

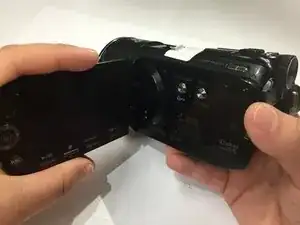

С помощью пальцев снимите чёрное пластиковое покрытие.
Под покрытием вы найдёте винтовой шарнир.

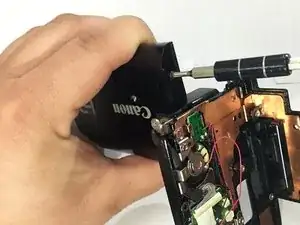

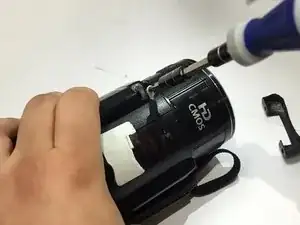

Снимите винт Phillips #00 длиной 2.5 мм, находящийся в верхней части шарнира.

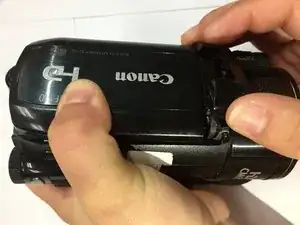

Снимите панель с основания видеокамеры.
Шаг 4

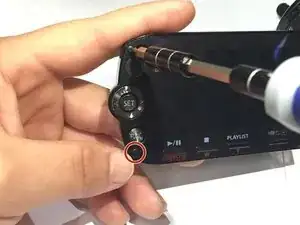

Используя отвертку Phillips #00, снимите винт длиной 2.5 мм с правой стороны пластикового корпуса вокруг ЖК-экрана.
Снимите два винта Phillips #00 длиной 2.5 мм с передней стороны пластикового корпуса.
Шаг 5

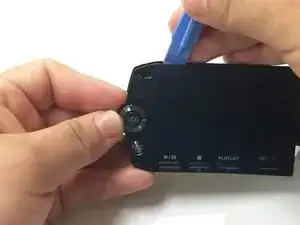

Используйте пластиковый инструмент для вскрытия, чтобы снять пластиковый корпус вокруг ЖК-экрана.

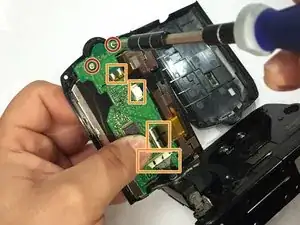

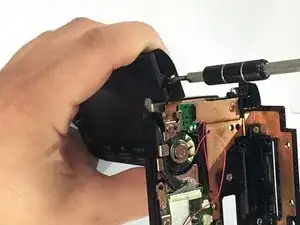

Используйте отвертку Phillips #00, чтобы снять два винта длиной 2.5 мм с материнской платы на задней части ЖК-экрана.
Отключите кабели от материнской платы. Один из разъемов зафиксирован припой. Для получения дополнительных сведений о демонтаже разъемов, посмотрите это руководство.

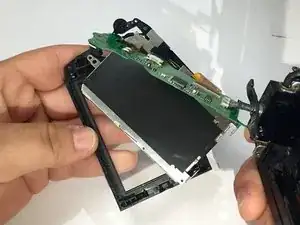

Аккуратно снимите материнскую плату с ЖК-экрана.
Шаг 6

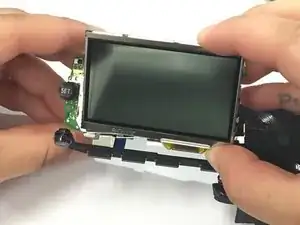

Снимите ЖК-экран.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. Удостоверьтесь, что вы сдаёте свой электронный мусор в сертифицированный пункт переработки R2 или e-Stewards.
Перевод руководства с ifixit.com
