Замена объектива Canon Powershot SX500 IS

Поверните камеру, чтобы открыть её нижнюю часть.

Сдвиньте закруглённую прямоугольную защёлку влево, чтобы открыть крышку отсека аккумулятора.

Нажмите вперёд маленькую оранжевую защёлку, чтобы освободить аккумулятор (аккумулятор готов к извлечению).

С помощью отвертки Phillips 00 открутите два верхних винта 4 мм над ЖК-экраном.

С помощью отвертки Phillips 00 открутите два боковых винта 4 мм слева от ЖК-экрана.

С помощью отвертки Phillips 00 открутите два боковых винта 4 мм слева от ЖК-экрана.

С помощью отвертки Phillips 00 открутите три винта 4 мм с нижней части камеры.

С помощью пластикового монтажного инструмента снимите заднюю крышку камеры.

С помощью лопатки поднимите язычок на разъёме и извлеките оранжевую шлейфовую ленту с платы (жк-экран отсоединён от камеры).

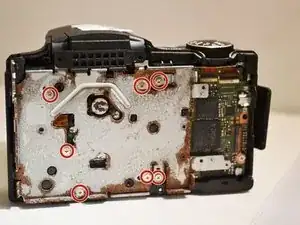

С помощью отвертки Phillips 00 открутите семь винтов 6 мм с монтажной пластины корпуса ЖК-экрана.

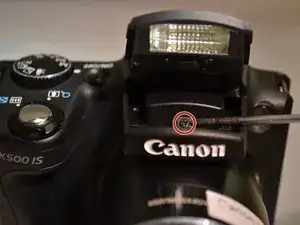

С помощью отвертки Phillips 00 открутите винт крепления 4 мм под вспышкой.

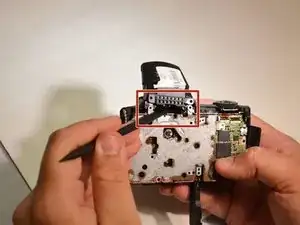

С помощью лопатки отведите блок вспышки от металлического корпуса (вспышка приподнята для освобождения места вокруг металлического корпуса).

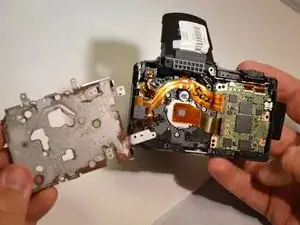

С помощью лопатки снимите металлический корпус (металлический корпус снят с камеры).

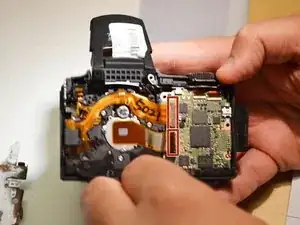

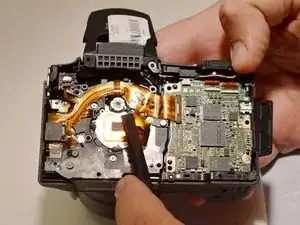

С помощью лопатки поднимите язычок на ZIF-разъёме и извлеките обе оранжевые шлейфовые ленты, подключённые к зелёной материнской плате (материнская плата приподнята от камеры).

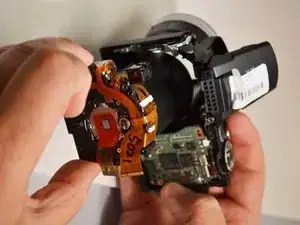

Снимите объектив с вала объектива (объектив снят с камеры).
