Замена наглазника Canon PowerShot SX50 HS

Найдите отсек аккумулятора в нижней части фотоаппарата.

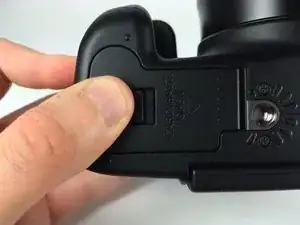

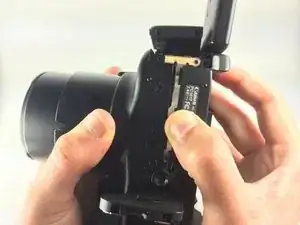

Нажмите защёлку на внешней стороне крышки отсека аккумулятора вправо, чтобы получить доступ к аккумуляторному блоку внутри.

Потяните коричневую защёлку на внутренней стороне крышки отсека аккумулятора в сторону вашей ладони (влево). Аккумуляторный блок должен выскочить (аккумулятор на фото не показан).

Теперь выньте аккумуляторный блок из фотоаппарата пальцами.

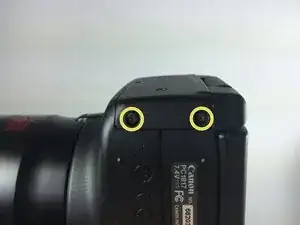

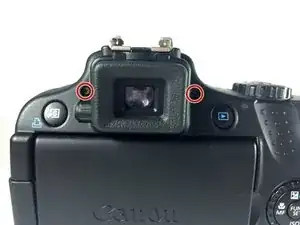

Отвинтите два винта Phillips #000 длиной 5 мм по обе стороны видоискателя.

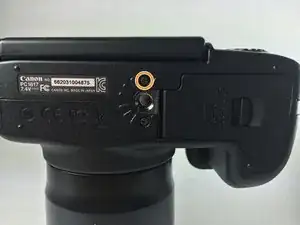

Отвинтите один винт Phillips #000 длиной 4 мм на дне, ближе к задней стороне фотоаппарата.

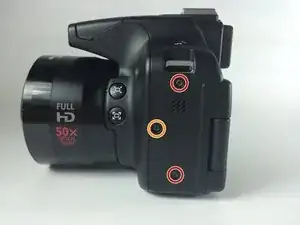

Отвинтите два винта Phillips #000 длиной 3 мм на левой стороне фотоаппарата.

Отвинтите винт Phillips #000 длиной 4 мм, расположенный между двумя винтами по 3 мм.

Отвинтите два винта Phillips #000 длиной 4 мм в нижнем левом углу фотоаппарата.

Найдите крышку разъёма «A/V Out Digital» и поднимите крышку.

Отвинтите два винта Phillips #000 длиной 5 мм, которые находятся под крышкой «A/V Out Digital».

Отвинтите один винт Phillips #000 длиной 5 мм, который находится снаружи от крышки «A/V Out Digital».

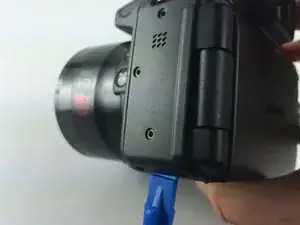

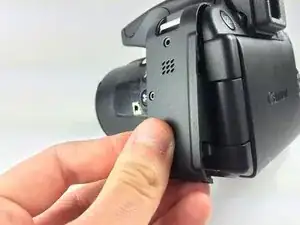

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно начать поддевать левую боковую панель камеры. Затем используйте пальцы, чтобы отжать оставшуюся часть.

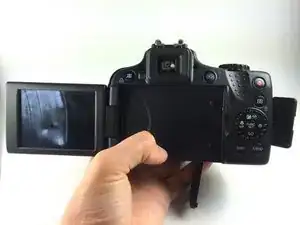

Убедитесь, что панель ЖК-экрана, крышка отсека аккумулятора и крышка «A/V Out Digital» все открыты.

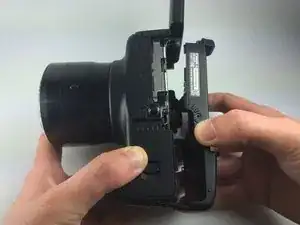

Пальцами аккуратно отожмите заднюю крышку корпуса (при необходимости используйте пластиковый инструмент для вскрытия).

Не снимайте заднюю крышку слишком далеко или слишком быстро. К задней части корпуса прикреплён ленточный кабель, соединяющий её с материнской платой, который очень хрупкий.

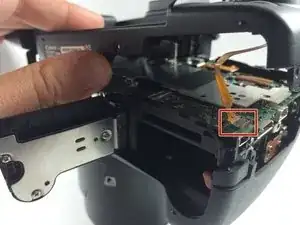

Найдите оранжевый ленточный кабель, прикрепляющий заднюю крышку к плате ввода-вывода в правом нижнем углу фотоаппарата (объектив направлен в противоположную сторону).

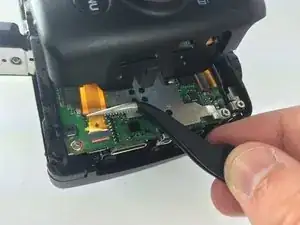

Аккуратно поднимите коричневую защёлку, удерживающую ленточный кабель, и выньте кабель из фиксатора пальцами или пинцетом.

Будьте осторожны при снятии ленточного кабеля; он очень хрупкий.

Теперь вы можете полностью отделить заднюю крышку корпуса от остальной части фотоаппарата.

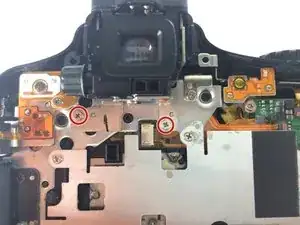

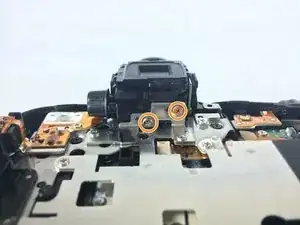

Отвинтите два винта Phillips #000 длиной 2 мм на металлической пластине, прикрепляющей наглазник к остальной части фотоаппарата.

Отвинтите два винта Phillips #000 длиной 3 мм, прикрепляющие металлическую пластину к наглазнику.

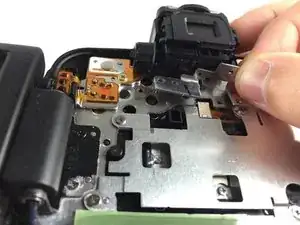

Пальцами аккуратно снимите металлическую пластину.

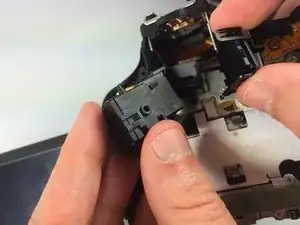

Осторожно извлеките наглазник из окружения вокруг него. К нему по-прежнему будет прикреплён ленточный кабель.

Не тяните наглазник слишком сильно или слишком быстро; ленточный кабель очень хрупкий.

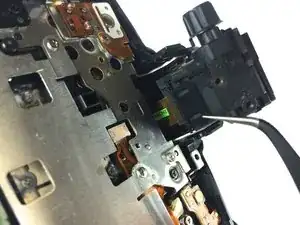

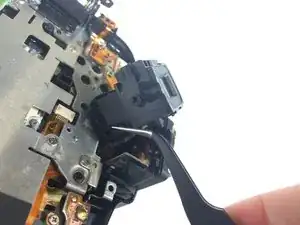

С помощью пинцета с изогнутыми кончиками расстегните защёлки по бокам наглазника, удерживающие его заднюю панель на месте.

С помощью пинцета с изогнутыми кончиками расстегните защёлку внизу наглазника, удерживающую его заднюю панель на месте.

Снимите заднюю панель наглазника. Внутри находится видоискатель, который прикреплён к фотоаппарату оранжевым ленточным кабелем.

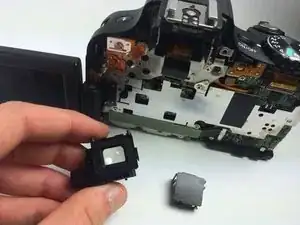

Теперь вы можете полностью вынуть наглазник из фотоаппарата.
