Замена металлической пластины Canon PowerShot SX520 HS
В этом руководстве будет показано, как удалить металлическую пластину, которая ведет внутрь камеры. Это предоставит доступ к объективу и материнской плате.
Шаг 1
Удалите винты 2-3.4 мм, которые крепят заднюю панель, с помощью отвертки Phillips #000.
Удалите винты 4-4 мм с левой и правой сторон камеры с помощью отвертки Phillips #000.
Шаг 2
Удалите винты 2-4 мм, которые крепят нижнюю часть камеры, с помощью отвертки Phillips #000.
Шаг 3
Отодвиньте резиновую накладку, чтобы получить доступ к отсеку A/V и HDMI.
Удалите винт 1-3.4 мм внутри отсека с помощью отвертки Phillips #000.
Шаг 4
После удаления всех винтов аккуратно снимите заднюю накладку пальцами.
Шаг 5
Удалите винты 3-4.4 мм, которые крепят небольшую металлическую пластину, с помощью отвертки Phillips #000.
Шаг 6
Осторожно выдавите LCD экран пальцами.
Шаг 7

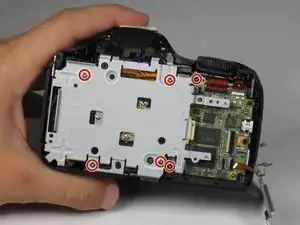

Удалите винты 6-4.4 мм, которые крепят металлическую крышку, с помощью отвертки Phillips #000.

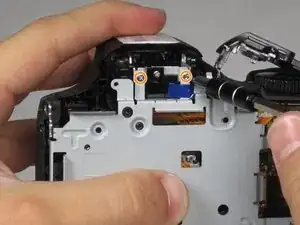

Удалите винты 2-2.5 мм, которые крепят заднюю панель, с помощью отвертки Phillips #000.

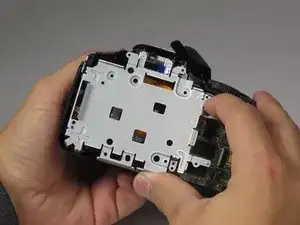

После удаления всех 8 винтов вытащите металлическую пластину пальцами.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
