Замена внутренней сенсорной пластины кнопок Canon PowerShot SX530 HS

Переверните камеру дном вверх, чтобы найти отсек для батареи (помечен CARD/ BATT. OPEN).

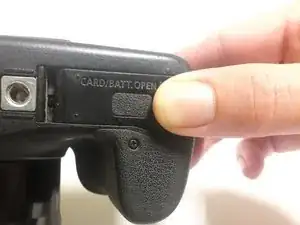

Нажмите в углубления на дверце батарейного отсека и сдвиньте панель в направлении стрелки.

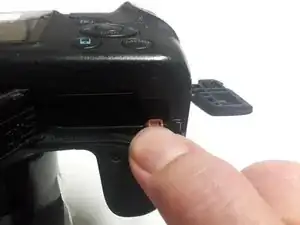

Осторожно нажмите на оранжевую кнопку разблокировки, расположенную внутри.

После нажатия кнопки разблокировки вытяните батарею из камеры.

Переверните камеру.

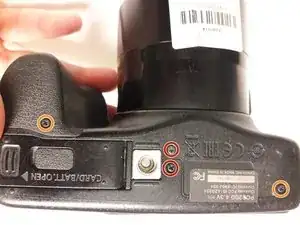

Используйте отвертку Phillips PH000, чтобы снять два винта 4 мм рядом с центром камеры.

Используйте отвертку Phillips PH000, чтобы снять два винта 6 мм на торцах камеры.

Найдите левую сторону камеры.

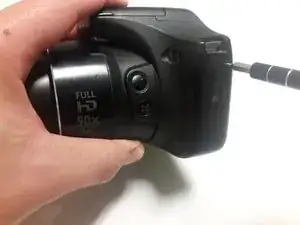

Используйте отвертку Phillips PH000, чтобы снять два винта 6 мм.

Поверните камеру в сторону с съёмной крышкой, содержащей порты HDMI и mini USB.

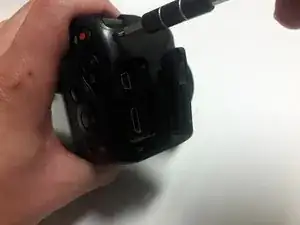

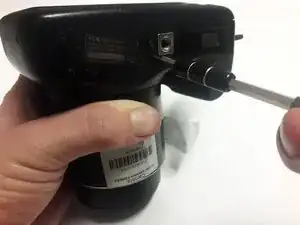

Используйте отвертку Phillips PH000, чтобы снять винт 7 мм, расположенный рядом с портом HDMI. Этот винт имеет красный фиксатор резьбы.

Используйте отвертку Phillips PH000, чтобы снять винт 4 мм возле порта USB.

Используйте отвертку Phillips PH000, чтобы снять винт 7.4 мм рядом с портом USB.

Поверните камеру, чтобы найти сторону с ЖК-экраном.

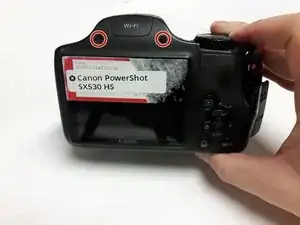

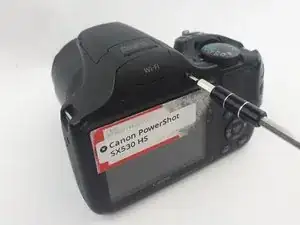

Используйте отвертку Phillips PH000, чтобы снять два винта 6 мм над ЖК-экраном.

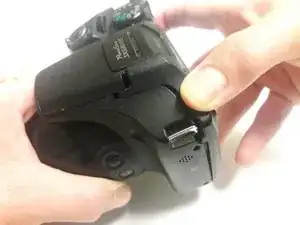

После выкручивания винтов задняя панель готова к снятию. Захватите заднюю часть камеры и тяните её равномерно со всех сторон. Задняя панель должна сниматься прямо от передней.

Найдите внутреннюю сенсорную пластину кнопок. Это белая и серебристая пластина справа от ЖК-экрана.

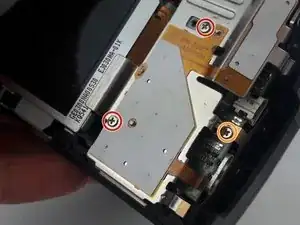

Используйте отвертку Phillips PH000, чтобы снять два винта 3 мм на панели.

Используйте отвертку Phillips PH000, чтобы снять винт 3 мм, соединённый с материнской платой.

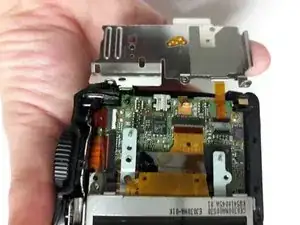

Снимите пластину. Будьте осторожны, так как пластина соединена лентой со стоящей под ней материнской платой.

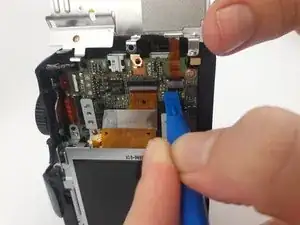

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленточный разъём.

Снимите ленточный кабель с материнской платы.
