Замена материнской платы Canon PowerShot SX520 HS
Если ваше фотоаппарат получил механические повреждения, возможно, пострадала и материнская плата. Эта страница — пошаговое руководство по снятию и замене материнской платы.
Шаг 1
Сдвиньте крышку отсека батареи вправо пальцами, пока она не разблокируется.
Шаг 2
Поверните крышку по петлям, чтобы открыть.
Достаньте батарею пальцами.
Шаг 3
Выкрутите 2 винта 3,4 мм, фиксирующие заднюю панель, отверткой Phillips #000.
Выкрутите 4 винта 4 мм с левой и правой сторон корпуса отверткой Phillips #000.
Шаг 4
Выкрутите 2 винта 4 мм, фиксирующие нижнюю часть корпуса, отверткой Phillips #000.
Шаг 5
Оттяните резиновую накладку, чтобы получить доступ к отсеку A/V и HDMI.
Выкрутите 1 винт 3,4 мм внутри отсека отверткой Phillips #000.
Шаг 6
После удаления всех винтов снимите заднюю панель пальцами.
Шаг 7
Выкрутите 3 винта 4,4 мм, фиксирующие небольшую металлическую пластину, отверткой Phillips #000.
Шаг 8
Осторожно выньте экран ЖК-панели пальцами.
Шаг 9
Выкрутите 6 винтов 4,4 мм, фиксирующих металлическую крышку, отверткой Phillips #000.
Выкрутите 2 винта 2,5 мм, фиксирующие заднюю панель, отверткой Phillips #000.
После удаления всех 8 винтов выньте металлическую пластину пальцами.
Шаг 10
Отстегните большой кабель, потянув вверх за металлическую часть пальцем.
Вытяните два меньших кабеля пальцами.
Шаг 11
Поднимите объектив, захватив его за боковые стороны пальцами.
Шаг 12

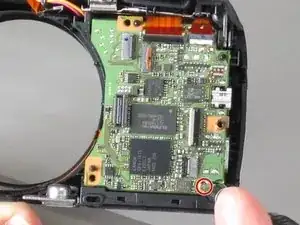

Выкрутите 1 винт 2,5 мм отверткой Phillips #000.
Шаг 13

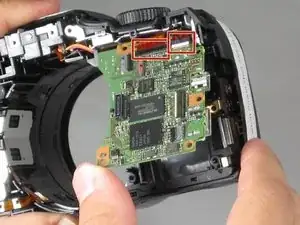

Отсоедините два оранжевых шлейфа в верхней части материнской платы пальцами.

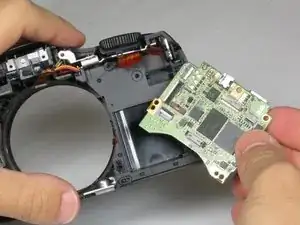

Осторожно извлеките материнскую плату пальцами.
Чрезмерная сила приведёт к повреждению материнской платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
