Замена ЖК-экрана Canon PowerShot SX50 HS

Найдите отсек батареи на нижней части камеры.

Сдвиньте защёлку на внешней стороне крышки батарейного отсека вправо, чтобы получить доступ к аккумуляторной батарее внутри.

Потяните коричневую защёлку на внутренней стороне крышки батарейного отсека в сторону ладони (влево). Аккумулятор должен выскочить (аккумулятор не показан).

Теперь извлеките аккумулятор из камеры пальцами.

Снимите два винта Phillips #000 длиной 5 мм по обе стороны видоискателя.

Снимите один винт Phillips #000 длиной 4 мм снизу, ближе к задней части камеры.

Снимите два винта Phillips #000 длиной 3 мм на левой стороне камеры.

Снимите винт Phillips #000 длиной 4 мм, расположенный между двумя винтами 3 мм.

Снимите два винта Phillips #000 длиной 4 мм в нижнем левом углу камеры.

Найдите крышку «A/V Out Digital» и поднимите её.

Снимите два винта Phillips #000 длиной 5 мм, которые находятся под крышкой «A/V Out Digital».

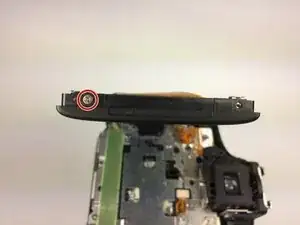

Снимите один винт Phillips #000 длиной 5 мм, который расположен снаружи крышки «A/V Out Digital».

Используйте пластиковый инструмент для вскрытия, чтобы осторожно начать приподнимать левую панель корпуса камеры. Затем используйте пальцы, чтобы отщёлкнуть остальную часть.

Убедитесь, что панель ЖК-экрана, крышка отсека батареи и крышка «A/V Out Digital» полностью открыты.

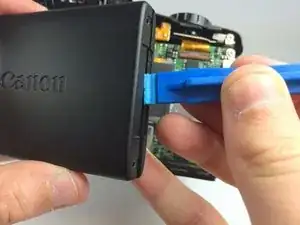

Пальцами аккуратно отщёлкните заднюю крышку корпуса (может потребоваться пластиковый инструмент для вскрытия).

Не удаляйте заднюю крышку слишком далеко или слишком быстро. Шлейф соединяет заднюю крышку с платой и очень хрупок.

Найдите оранжевый шлейф, соединяющий заднюю крышку с платой ввода-вывода в правом нижнем углу камеры (объектив направлен от вас).

Осторожно поднимите коричневую защёлку, удерживающую шлейф, и вытяните шлейф из зажима пальцами или пинцетом.

Будьте осторожны при снятии шлейфа; он очень хрупкий.

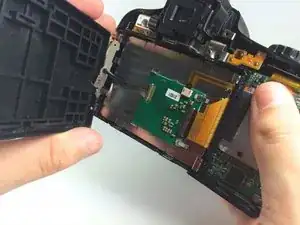

Теперь вы можете полностью отделить заднюю крышку корпуса от остальной части камеры.

Откройте панель ЖК-экрана.

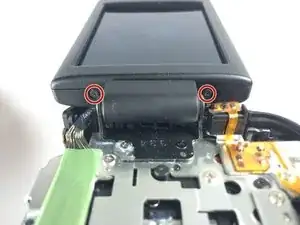

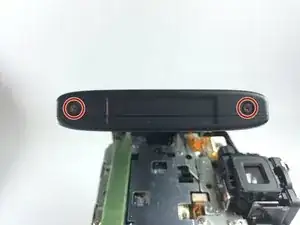

Снимите два винта Phillips #000 длиной 3 мм на внешнем крае панели ЖК-экрана.

Снимите винты Phillips #000 длиной 3 мм на внутреннем крае панели ЖК-экрана.

Используйте один из пластиковых инструментов для вскрытия, чтобы поддеть заднюю крышку ЖК-экрана.

Пальцами аккуратно снимите заднюю крышку.

Снимите один винт Phillips #000 длиной 2 мм на внешнем крае внутренней рамки ЖК-экрана.

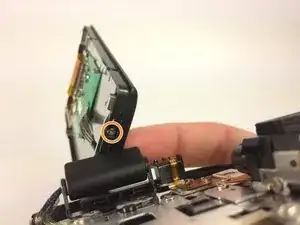

Поверните экран против часовой стрелки, как показано, и снимите один винт Phillips #000 длиной 2 мм на внутреннем крае внутренней рамки ЖК-экрана.

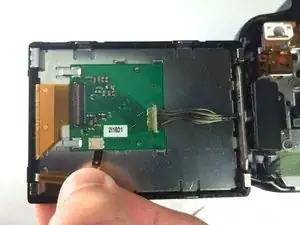

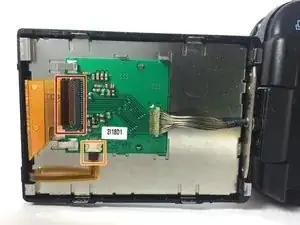

Чтобы отсоединить больший шлейф, поднимите фиксатор на разъёме платы и извлеките шлейф пинцетом.

Теперь снимите меньший шлейф, потянув за него крепко, но аккуратно.

Шлейфы очень хрупкие; будьте предельно осторожны при их отсоединении!

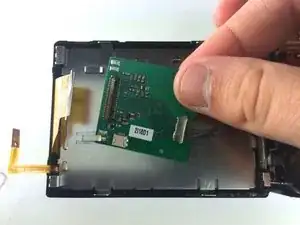

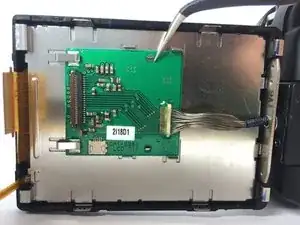

Используйте пинцет с изогнутым наконечником, чтобы аккуратно вынуть зелёную печатную плату из-под двух держателей, удерживающих её на месте. Затем снимите её полностью пальцами.

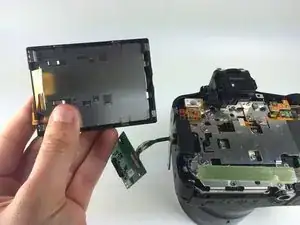

Теперь вы можете отделить панель ЖК-экрана от остальной части камеры.

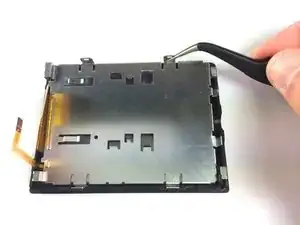

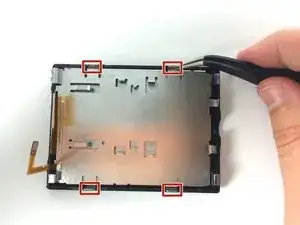

С помощью пинцета с изогнутым наконечником отсоедините металлическую пластину, удерживающую экран на месте. Потребуется отсоединить четыре защёлки.

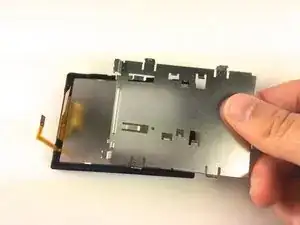

Снимите металлическую пластину с остальной части панели ЖК-экрана.

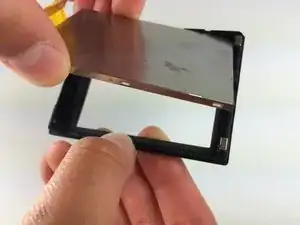

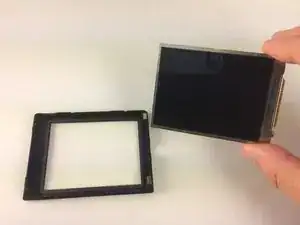

Пальцами снимите ЖК-экран из его корпуса. Он выходит очень легко.
