Замена материнской платы Canon PowerShot SX50 HS

Найдите отсек батареи в нижней части фотоаппарата.

Сдвиньте защёлку с внешней стороны крышки отсека батареи вправо, чтобы получить доступ к блоку батареи.

Тяните коричневую защёлку внутри крышки отсека батареи в сторону ладони (влево). Блок батареи должен выскочить (батарея на фото не показана).

Теперь извлеките блок батареи из фотоаппарата руками.

Выкрутите два шурупа Phillips #000 длиной 5 мм, расположенные по обе стороны от видоискателя.

Выкрутите один шуруп Phillips #000 длиной 4 мм, расположенный снизу, ближе к задней части фотоаппарата.

Выкрутите два шурупа Phillips #000 длиной 3 мм, расположенные на левой стороне фотоаппарата.

Выкрутите шуруп Phillips #000 длиной 4 мм, расположенный между двумя шурупами длиной 3 мм.

Выкрутите два шурупа Phillips #000 длиной 4 мм, расположенные в левом нижнем углу фотоаппарата.

Найдите разъём «A/V Out Digital» и поднимите крышку.

Выкрутите два шурупа Phillips #000 длиной 5 мм, расположенные под крышкой «A/V Out Digital».

Выкрутите один шуруп Phillips #000 длиной 5 мм, расположенный снаружи от крышки «A/V Out Digital».

Используйте пластиковую открывалку, чтобы аккуратно начать поднимать левую боковую панель фотоаппарата. Затем руками снимите остальную часть панели.

Убедитесь, что панель ЖК-экрана, крышка отсека батареи и крышка «A/V Out Digital» открыты.

Аккуратно подденьте заднюю крышку пальцами (при необходимости используйте пластиковую открывалку).

Не отодвигайте заднюю крышку слишком далеко и слишком быстро. К ней прикреплена тонкая гибкая лента, соединяющая её с материнской платой, и она очень хрупкая.

Найдите оранжевую гибкую ленту, соединяющую заднюю крышку с платой ввода/вывода, расположенной в правом нижнем углу фотоаппарата (объектив направлен в сторону).

Аккуратно поднимите коричневый фиксатор, удерживающий ленту, и пальцами или пинцетом извлеките ленту из разъёма.

Будьте осторожны при извлечении гибкой ленты — она очень хрупкая.

Теперь можно полностью отделить заднюю крышку от остальной части фотоаппарата.

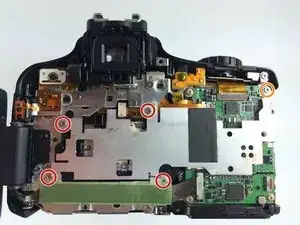

Выкрутите четыре шурупа Phillips #000 длиной 2 мм с металлической пластины.

Выкрутите один шуруп Phillips #000 длиной 5 мм с металлической пластины.

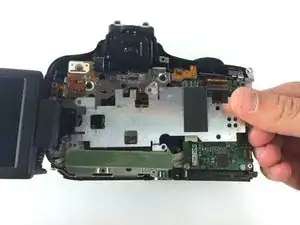

Поднимите металлическую пластину пальцами и снимите её.

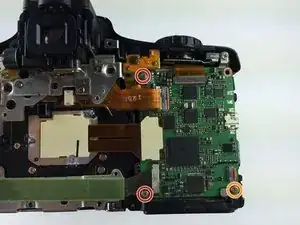

Выкрутите два шурупа Phillips #000 длиной 5 мм с платы ввода/вывода.

Выкрутите один шуруп Phillips #000 длиной 3 мм с платы ввода/вывода.

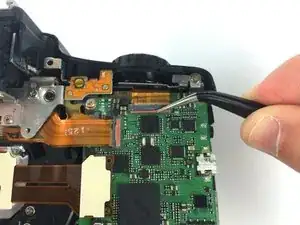

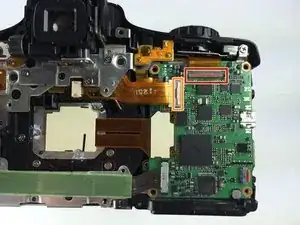

Чтобы снять верхнюю гибкую ленту с платы ввода/вывода, поднимите коричневый фиксатор и аккуратно извлеките ленту. Можно использовать пальцы или пинцет.

Снимите гибкую ленту в левом верхнем углу платы ввода/вывода тем же способом, что и на предыдущем шаге.

Будьте осторожны при снятии гибких лент — они очень хрупкие.

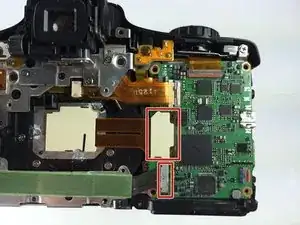

Снимите две гибкие ленты в левом нижнем углу платы ввода/вывода, отстегнув их пальцами.

Поднимите гибкую ленту, закреплённую в левом верхнем углу платы ввода/вывода; под ней находится ещё одна лента.

Отсоедините эту ленту, подняв чёрный фиксатор и извлекая её пальцами или пинцетом, как и верхнюю ленту.

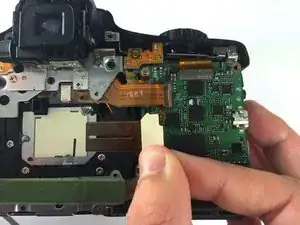

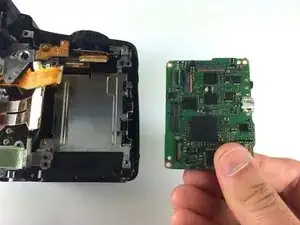

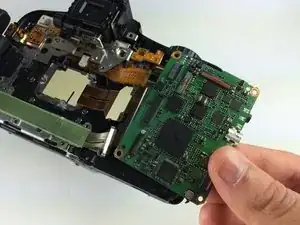

Аккуратно извлеките плату ввода/вывода из фотоаппарата. Под ней находится гибкая лента, которая отсоединится при извлечении платы.

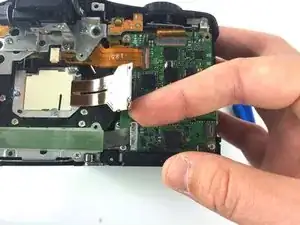

Это отсоединённая гибкая лента. Её нужно будет подключить при сборке устройства.

Будьте предельно осторожны при снятии платы ввода/вывода — гибкая лента снизу очень хрупкая.
