Замена поворотного диска функций Canon PowerShot SX50 HS

Найдите отсек батареи на нижней части камеры.

Сдвиньте защёлку на внешней стороне крышки батарейного отсека вправо, чтобы получить доступ к аккумулятору.

Потяните коричневую защёлку внутри крышки батарейного отсека к ладони (влево). Аккумулятор должен выскочить (аккумулятор на изображении не показан).

Теперь извлеките аккумулятор из камеры пальцами.

Выкрутите два винта Phillips №000 длиной 5 мм, расположенные по обе стороны от видоискателя.

Выкрутите один винт Phillips №000 длиной 4 мм, расположенный снизу ближе к задней части камеры.

Выкрутите два винта Phillips №000 длиной 3 мм, расположенные с левой стороны камеры.

Выкрутите винт Phillips №000 длиной 4 мм, расположенный между двумя винтами по 3 мм.

Выкрутите два винта Phillips №000 длиной 4 мм, расположенные в левом нижнем углу камеры.

Найдите разъём зарядного устройства «A/V Out Digital» и поднимите крышку.

Выкрутите два винта Phillips №000 длиной 5 мм, находящихся под крышкой «A/V Out Digital».

Выкрутите один винт Phillips №000 длиной 5 мм, расположенный снаружи крышки «A/V Out Digital».

Воспользуйтесь пластиковой открывалкой, чтобы аккуратно начать поднимать панель с левой стороны камеры. Затем пальцами снимите оставшуюся часть.

Убедитесь, что панель ЖК-дисплея, крышка отсека батареи и крышка «A/V Out Digital» открыты.

Аккуратно пальцами отогните заднюю панель (возможно, потребуется использовать пластиковую открывалку для помощи).

Не отводите заднюю панель слишком далеко и слишком быстро. К ней прикреплена гибкая лента, соединяющая её с материнской платой, которая очень хрупкая.

Найдите оранжевую гибкую ленту, соединяющую заднюю панель с платой ввода-вывода в правом нижнем углу камеры (объектив направлен в сторону).

Аккуратно поднимите коричневый фиксатор, удерживающий ленту, и вытяните ленту из разъёма пальцами или пинцетом.

Будьте осторожны при извлечении гибкой ленты — она очень хрупкая.

Теперь можно полностью отделить заднюю панель от остальной части камеры.

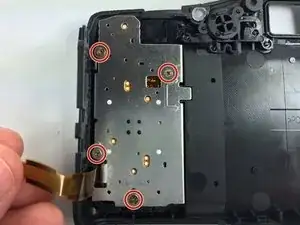

Выкрутите четыре винта Phillips №000 длиной 3 мм, крепящие металлическую пластину к внутренней стороне задней панели.

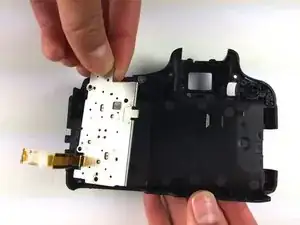

Снимите металлическую пластину пальцами.
