Замена материнской платы Canon Powershot SX500 IS

Поверните камеру, чтобы открыть нижнюю сторону корпуса.

Сдвиньте закруглённую прямоугольную защёлку влево, чтобы освободить крышку батарейного отсека.

Нажмите маленькую оранжевую защёлку вперёд, чтобы освободить аккумулятор (аккумулятор готов к извлечению).

С помощью отвертки Phillips 00 отвинтите два верхних винта 4 мм над ЖК-экраном.

С помощью отвертки Phillips 00 отвинтите два боковых винта 4 мм слева от ЖК-экрана.

С помощью отвертки Phillips 00 отвинтите два боковых винта 4 мм слева от ЖК-экрана.

С помощью отвертки Phillips 00 отвинтите три винта 4 мм на нижней стороне камеры.

С помощью пластикового монтажного инструмента снимите заднюю крышку с корпуса камеры.

С помощью отвертки Phillips 00 отвинтите два винта 3 мм, расположенные ближе всего к правой стороне ЖК-экрана.

С помощью отвертки Phillips 00 отвинтите винт 4 мм справа от регулятора управления.

С помощью лопатки приподнимите регулятор управления справа от ЖК-экрана.

С помощью лопатки приподнимите защёлку разъёма и отсоедините оранжевую ленточную шлейфовую клемму регулятора управления от материнской платы.

С помощью лопатки приподнимите язычок на разъёме и отсоедините оранжевую ленточную шлейфовую клемму от материнской платы (ЖК-экран отделён от камеры).

С помощью отвертки Phillips 00 отвинтите семь винтов 6 мм с монтажной пластины ЖК-экрана.

С помощью отвертки Phillips 00 отвинтите винт 4 мм, расположенный под вспышкой.

С помощью лопатки приподнимите блок вспышки от металлического корпуса (вспышка приподнята для освобождения места у металлического корпуса).

С помощью лопатки снимите металлический корпус (металлический корпус снят с камеры).

С помощью лопатки приподнимите язычок на ZIF-разъёме и отсоедините обе оранжевые ленточные шлейфовые клеммы, подключенные к зелёной материнской плате (материнская плата приподнята от камеры).

Снимите объектив с вала объектива (объектив снят с камеры).

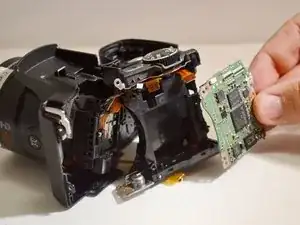

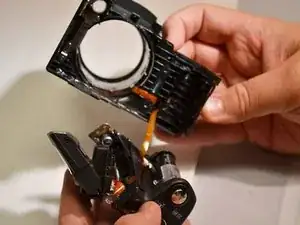

С помощью пластикового монтажного инструмента извлеките материнскую плату и блок вспышки из рамки корпуса камеры (материнская плата и блок вспышки отделены от камеры).

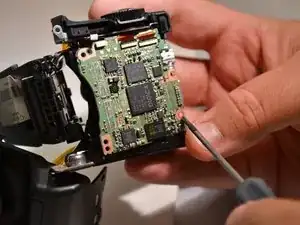

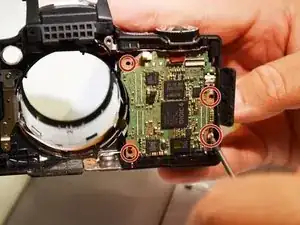

С помощью отвертки Phillips 00 отвинтите винт 4 мм с материнской платы.

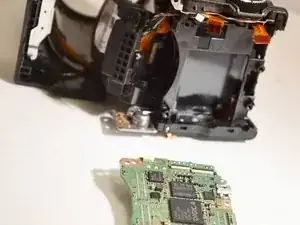

С помощью пластикового монтажного инструмента приподнимите язычок на разъёме и отсоедините две оставшиеся оранжевые ленточные шлейфовые клеммы от зелёной материнской платы (материнская плата снята).
