Замена внутренней металлической рамки Canon PowerShot SX530 HS

Переверните камеру дном вверх, чтобы найти отсек для аккумулятора (маркировка CARD/ BATT. OPEN).

Нажмите в пазы крышки аккумуляторного отсека и сдвиньте панель в направлении стрелки.

Осторожно нажмите на находящуюся внутри оранжевую кнопку разблокировки.

После нажатия кнопки извлеките аккумулятор из камеры.

Переверните камеру обратно.

Используйте крестовую отвертку PH000, чтобы выкрутить два винта 4 мм, расположенные ближе к центру камеры.

Используйте крестовую отвертку PH000, чтобы выкрутить два винта 6 мм на торцах камеры.

Найдите левую сторону камеры.

Используйте крестовую отвертку PH000, чтобы выкрутить два винта 6 мм.

Поверните камеру к стороне с откидывающейся крышкой, закрывающей порты HDMI и mini USB.

Используйте крестовую отвертку PH000, чтобы выкрутить винт 7 мм, расположенный рядом с разъемом HDMI. Этот винт закреплён красным фиксатором резьбы.

Используйте крестовую отвертку PH000, чтобы выкрутить винт 4 мм рядом с разъемом USB.

Используйте крестовую отвертку PH000, чтобы выкрутить винт 7.4 мм рядом с разъемом USB.

Поверните камеру к стороне с ЖК-экраном.

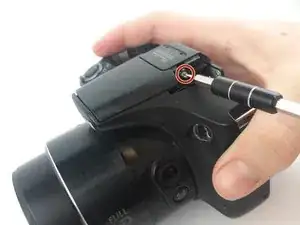

Используйте крестовую отвертку PH000, чтобы выкрутить два винта 6 мм над ЖК-экраном.

После удаления винтов задняя панель готова к снятию. Захватите заднюю часть камеры и равномерно оттяните её со всех сторон. Задняя панель должна сниматься прямо от передней части без углового натяжения.

Найдите внутреннюю панель сенсора кнопок. Это белая и серебристая панель справа от ЖК-дисплея.

Используйте крестовую отвертку PH000, чтобы выкрутить два винта 3 мм на панели.

Используйте крестовую отвертку PH000, чтобы выкрутить 3 мм винт, соединяющий панель с материнской платой.

Снимите панель. Будьте осторожны, панель соединена с материнской платой гибким шлейфом под ней.

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленту-шлейф.

Отсоедините шлейф от материнской платы.

Найдите дисплей в центре камеры.

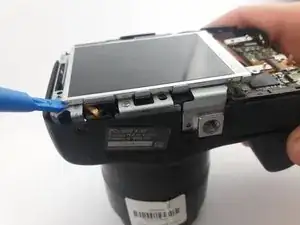

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ЖК-экран. Начните с нижнего левого угла — он дальше всего от шлейфа, фиксирующего экран справа.

Клеевое крепление экрана должно быть достаточно прочным, чтобы при обратной сборке экран можно было установить обратно.

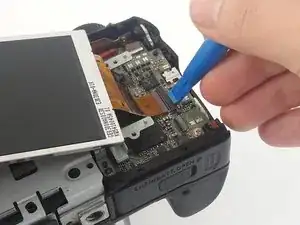

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленту-шлейф.

Отсоедините шлейф от материнской платы.

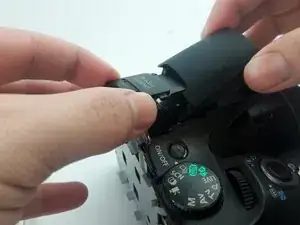

С помощью отвертки PH000 выкрутите два винта (5–6 мм) по левому и правому краям панели затвора.

Поднимите подсветку затвора и снимите заднюю панель затвора с камеры.

Будьте осторожны при вынимании панели, так как она соединена с материнской платой.

Используйте отвертку PH000, чтобы выкрутить четыре винта 3.5 мм, удерживающие пластину.

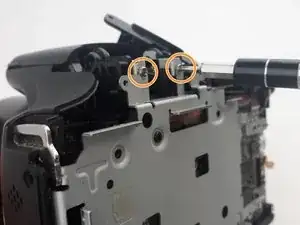

Используйте отвертку PH000, чтобы выкрутить два винта 2.5 мм, удерживающие верхнюю часть пластины.

Используйте отвертку PH000, чтобы выкрутить два винта 4.5 мм, соединяющие пластину с материнской платой.

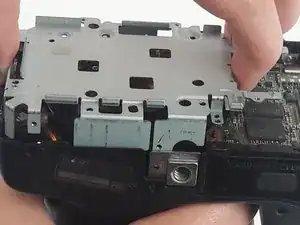

Осторожно потяните пластину вверх и от корпуса камеры.

Часть пластины заходит внутрь корпуса под затвором, поэтому при вытягивании не наклоняйте пластину под углом.
