Замена ЖК-экрана Canon Powershot SX500 IS

Поверните фотоаппарат, чтобы открыть нижнюю часть корпуса.

Сдвиньте закруглённую прямоугольную защёлку влево, чтобы открыть крышку отсека батареи.

Толкните маленькую оранжевую защёлку вперёд, чтобы освободить батарею (батарея готова к извлечению).

Отверткой Phillips 00 выкрутите два верхних винта длиной 4 мм над ЖК-экраном.

Отверткой Phillips 00 выкрутите два боковых винта длиной 4 мм слева от ЖК-экрана.

Отверткой Phillips 00 выкрутите два боковых винта длиной 4 мм слева от ЖК-экрана.

Отверткой Phillips 00 выкрутите три винта длиной 4 мм на нижней стороне фотоаппарата.

Пластиковой лопаткой снимите заднюю крышку корпуса камеры.

Отверткой Phillips 00 выкрутите два винта длиной 3 мм, расположенные ближе всего к правой стороне ЖК-экрана.

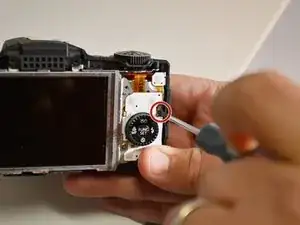

Отверткой Phillips 00 выкрутите винт длиной 4 мм справа от диска управления.

Лопаткой подденьте диск управления справа от ЖК-экрана.

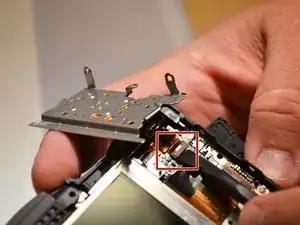

Лопаткой поднимите защёлку разъёма и отсоедините оранжевую ленту диска управления от материнской платы.

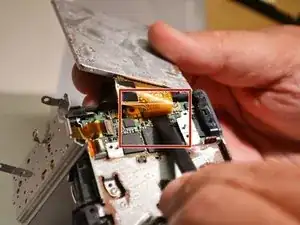

Лопаткой поднимите защёлку на коннекторе и отсоедините оранжевую ленту от материнской платы (ЖК-экран отделён от корпуса камеры).
