Замена объектива Canon PowerShot ELPH 310 HS
У камеры Canon PowerShot ELPH 310 HS могут возникать проблемы с объективом. Объектив может застрять внутри камеры или не втягиваться обратно. Этот материал поможет при замене объектива.
Шаг 1
Отверткой Phillips #000 из набора iFixit отвинтите два винта 2 мм с крестовой шлицей панели стабилизатора изображения.
Руками снимите панель стабилизатора изображения.
Шаг 2

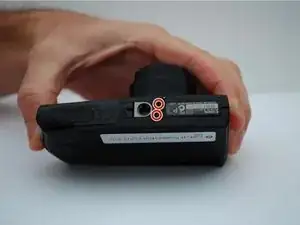

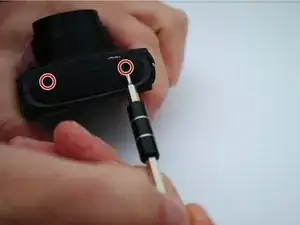

Отвинтите два винта 4 мм с крестовой шлицей на нижней стороне камеры.
Шаг 3

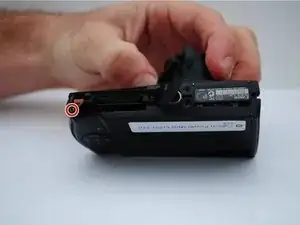

Рукой откройте отсеки батареи, расположенный внизу слева камеры. Винт находится в нижнем левом углу отсека батареи.
Отвинтите скрытый винт 4 мм с крестовой шлицей внутри отсека батареи.
Шаг 4

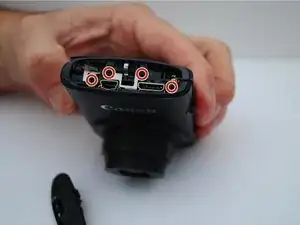

Снимите боковую панель HDMI руками.

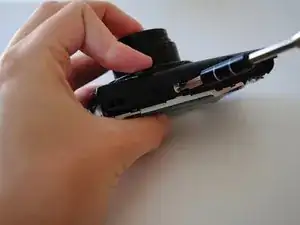

Отвинтите четыре винта 4 мм с крестовой шлицей внутри корпуса камеры.
Шаг 5
Задняя панель камеры должна отщёлкнуться или быть снята вручную.
Шаг 6

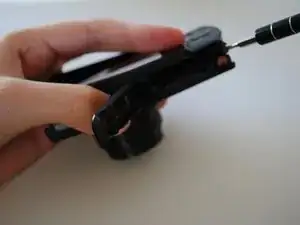

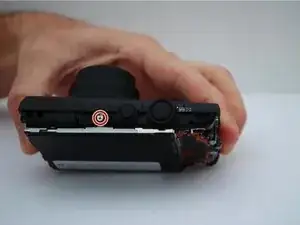

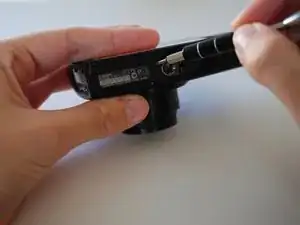

Отвинтите один винт 3 мм с крестовой шлицей на верхней части камеры.
Шаг 7

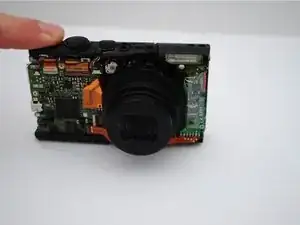

Вручную снимите переднюю панель с камеры.
Шаг 8

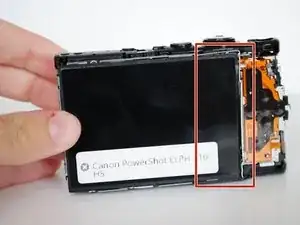

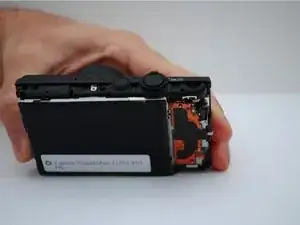

Руками снимите металлическую деталь (окружающую правую сторону экрана) с правой стороны камеры.
Шаг 9

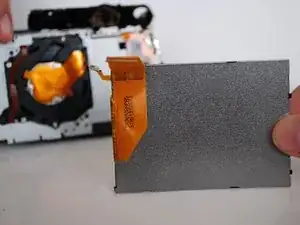

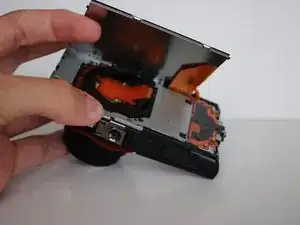

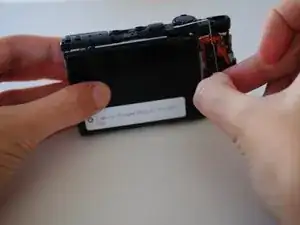

Руками приподнимите экран.
Экран хрупкий!
Шаг 10
Лента рвётся легко!
Вручную приподнимите панель кнопки спуска и отсоедините белый ZIF-разъём — это белая защёлка под ней.
На передней части камеры пальцами освободите оранжевую шлейфовую ленту из серой защёлки и протяните ленту через модуль кнопки спуска.
Шаг 11

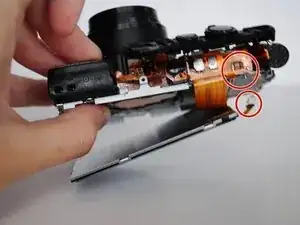

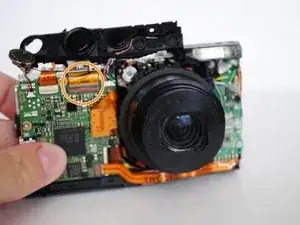

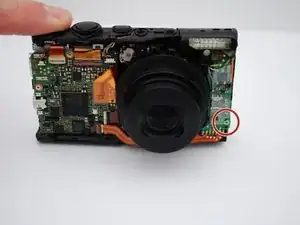

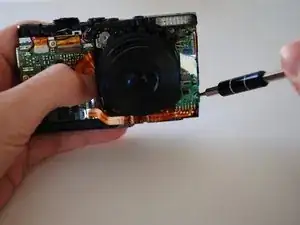

На передней плате отвинтите один нижний правый винт 3 мм с крестовой шлицей.
Шаг 12

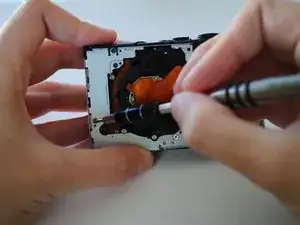

Отвинтите четыре винта 3 мм с крестовой шлицей, фиксирующие металлический кожух на задней части камеры, за местом, где раньше был ЖК-экран.
Шаг 13

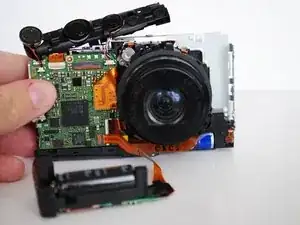

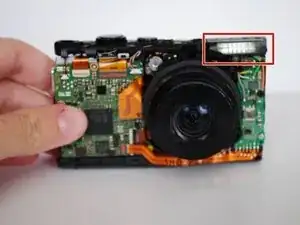

Руками аккуратно приподнимите корпус вспышки и снимите его с места.
Шаг 14

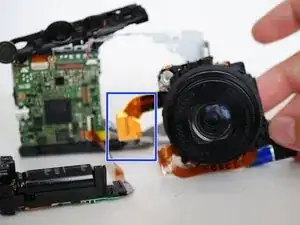

Пластиковым лопаткой снимите нижний передний ZIF-разъём.
Шаг 15

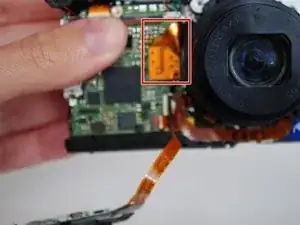

Руками аккуратно снимите центральную шлейфовую ленту.
Вручную извлеките объектив.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
