Замена материнской платы Canon PowerShot S230
В этом руководстве показано, как извлечь материнскую плату.
Шаг 1

На дне фотоаппарата большим пальцем сдвиньте резиновую крышку отсека батареи в сторону, где находится основание ремешка. Крышка сместится и выступит за пределы корпуса.
Шаг 2

Удерживая выступающую часть крышки отсека батареи, поднимите её вверх.
Шаг 3

Найдите оранжевую язычок рядом с батареей. Затем отогните язычок назад, чтобы батарея вышла.
Шаг 4

Выньте батарею.
Шаг 5


Найдите сдвижную кнопку с надписью «CF open» на задней панели фотоаппарата.
Нажмите и сдвиньте вниз кнопку «CF open». Крышка отсека карты памяти откинется.
Шаг 6


Нажмите на чёрную квадратную кнопку рядом с гнездом карты памяти. Это освободит карту из слота.
Шаг 7

Выньте карту памяти из гнезда.
Шаг 8

Снимите два винта Phillips 2.4 мм с правой стороны фотоаппарата.
Шаг 9

Снимите два винта Phillips 2.4 мм над маркировкой на дне фотоаппарата.
Снимите два винта Phillips 2.8 мм рядом с отверстием для штатива.
Шаг 10

Снимите два винта Phillips 3.2 мм, расположенные ближе к верхнему и нижнему краям фотоаппарата.
Снимите два винта Phillips 3.8 мм по обе стороны от основания ремешка.
Шаг 11

Снимите один винт Phillips 1.6 мм над кнопкой CF open на задней панели фотоаппарата.
Шаг 12


Осторожно отведите переднюю панель корпуса фотоаппарата.
Следующие детали могут упасть или будут ослаблены: основание ремешка, серая резиновая крышка с надписью «Digital A/V Out» и чёрный резиновый элемент над видоискателем.
Снимите крышку отсека карты памяти, сдвинув вниз кнопку CF open и переместив штифт.
Шаг 13

Осторожно отведите заднюю панель корпуса фотоаппарата.
Шаг 14

Определите обратную сторону кнопок, посмотрев на внутреннюю поверхность задней панели корпуса.

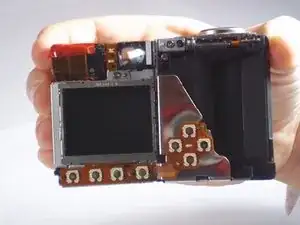

Найдите датчики кнопок, которые соединяются с платой через гибкий шлейф, осмотрев заднюю часть фотоаппарата после снятия задней панели.
Датчики кнопок на задней части фотоаппарата должны соответствовать обратной стороне кнопок на внутренней поверхности задней панели корпуса. Представьте одну как инвертированное или зеркальное изображение другой. Это поможет определить, где возникает неисправность, если кнопка или датчик кнопки повреждены.
Шаг 15

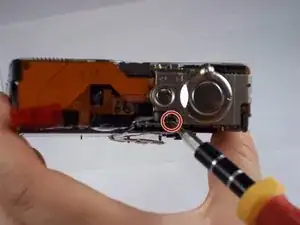

Снимите один винт 4.3 мм непосредственно под кнопкой питания на верхней части фотоаппарата.
Этот винт крепит всю панель с кнопками питания и съёмки. Убедитесь, что вы снимаете винт с верхней части фотоаппарата, так как рядом с ним есть ещё один винт на задней стороне.
Шаг 16

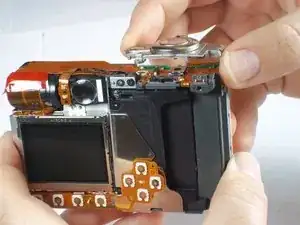

Осторожно приподнимите панель кнопок сверху фотоаппарата.
Так выглядит обратная сторона панели кнопок после снятия.
Шаг 17

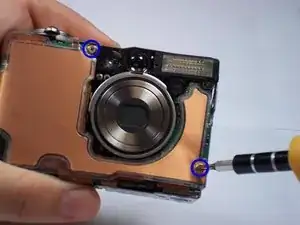

Снимите два винта 3.9 мм, удерживающие медную крышку, изолирующую материнскую плату.
Шаг 18


Материнская плата легко повреждается и требует аккуратного обращения. По возможности избегайте снятия гибких шлейфов пальцами, так как платы очень чувствительны к статическому электричеству. Используйте лопатку или пластиковый инструмент для вскрытия, чтобы приподнимать защёлки или отщёлкивать разъёмы, либо извлекать коннекторы прямо из гнёзд на плате.
Перед извлечением материнской платы необходимо отключить несколько гибких шлейфов от соответствующих разъёмов. Некоторые шлейфы зафиксированы замками ZIF, которые нужно разблокировать перед их извлечением. Для снятия каждого шлейфа может потребоваться лёгкое натяжение.

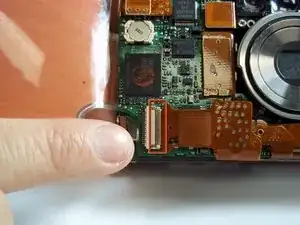

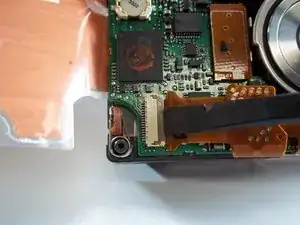

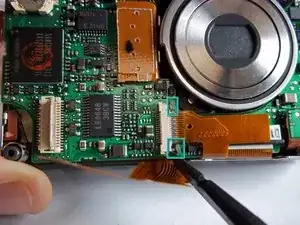

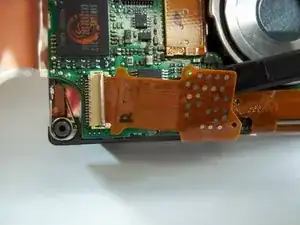

Сначала освободите ZIF-разъём, фиксирующий шлейф в нижнем левом углу материнской платы. Для этого вставьте плоский конец лопатки под тёмно-коричневую защёлку разъёма и аккуратно приподнимите её.
Шаг 19

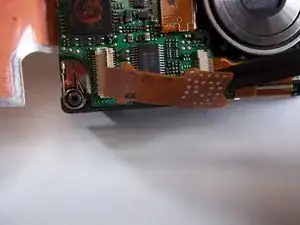

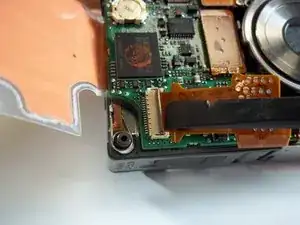

Теперь вставьте лопатку под гибкий шлейф и аккуратно вытяните шлейф из разъёма.
Шаг 20

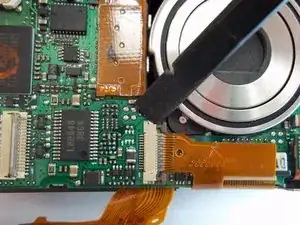

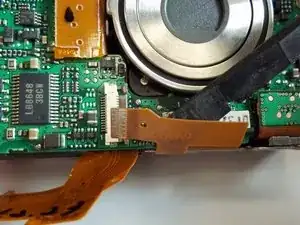

Освободите ZIF-разъем, фиксирующий следующий ленточный кабель. Для этого вставьте плоский конец лопатки между тёмно-коричневой и белой частями разъёма. Поскольку тёмно-коричневая деталь находится под ленточным кабелем, сдвигайте её вправо, поддев по одному концу.
Шаг 21

Подденьте лопаткой под ленточный кабель и аккуратно вытяните кабель из разъёма.
Шаг 22

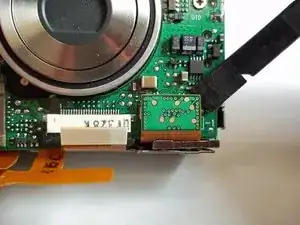

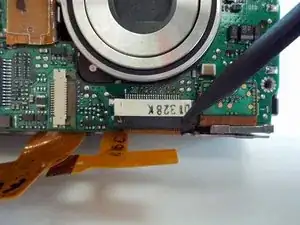

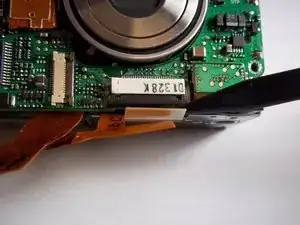

Освободите ZIF-разъём, фиксирующий ленточный кабель непосредственно под объективом. Для этого вставьте заострённый конец лопатки между чёрной частью разъёма и белой частью. Отожмите чёрную часть вниз.
Шаг 23

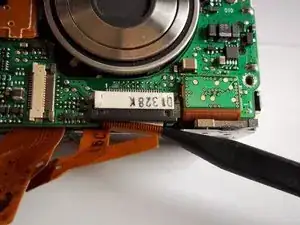

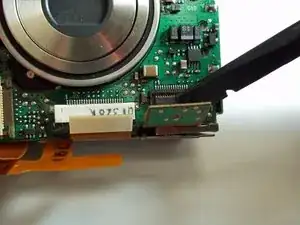

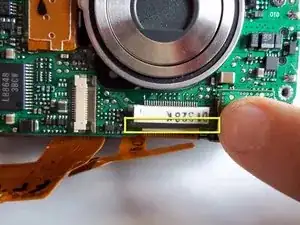

Вставьте заострённый конец лопатки под ленточный кабель и аккуратно вытяните кабель из разъёма.
Шаг 24

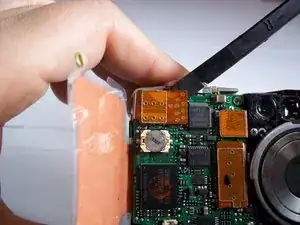

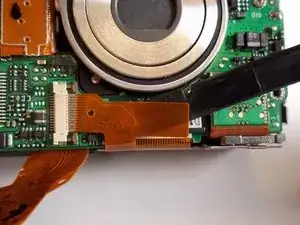

Остальные ленточные кабели не зафиксированы ZIF-разъёмами. Снимите ленточный кабель в нижнем правом углу материнской платы, поддев его плоским концом лопатки и отгибая кабель от платы.
Шаг 25

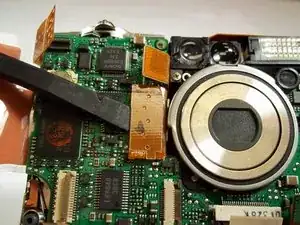

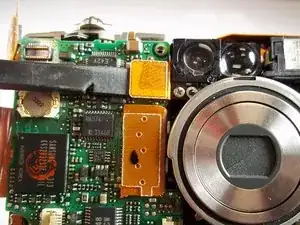

Снимите ленточный кабель в верхнем левом углу материнской платы, поддев его плоским концом лопатки и отгибая кабель от платы.
Шаг 26

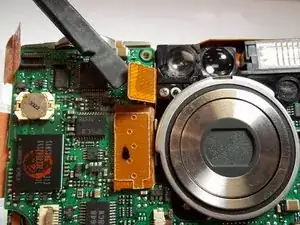

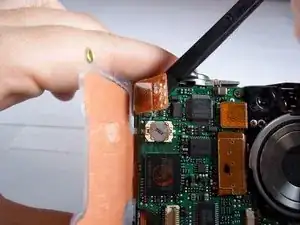

Снимите следующий ленточный кабель, поддев его плоским концом лопатки и отгибая кабель от платы.
Шаг 27

Снимите последний ленточный кабель, поддев его плоским концом лопатки и отгибая кабель от платы.
При обратной установке учитывайте, что эти последние четыре кабеля просто защёлкиваются обратно на материнскую плату.
Шаг 28

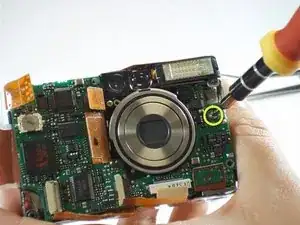

Удалите один винт 3,9 мм с правой стороны материнской платы, под модулем вспышки.
Концы соединительных лент могут зацепиться за материнскую плату при её извлечении из камеры.

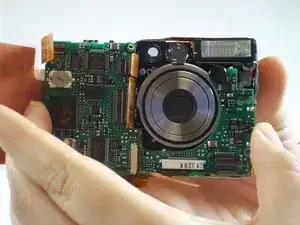

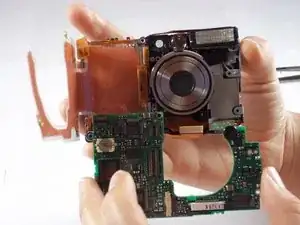

Аккуратно оттяните материнскую плату от передней части камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
