Замена кнопок задней панели Canon PowerShot ELPH 300HS
В этом руководстве Вы узнаете, как заменить сломанные кнопки на задней панели Canon PowerShot ELPH 300HS. Замена этих кнопок обычно является простым и недорогим вариантом по сравнению с ремонтом камеры в сервисе или её заменой.
Шаг 1
Перед началом разборки устройства первыми и САМЫМИ ВАЖНЫМИ ШАГАМИ являются:
Выключите камеру.
Извлеките аккумулятор, чтобы предотвратить риск поражения электрическим током.
Шаг 2

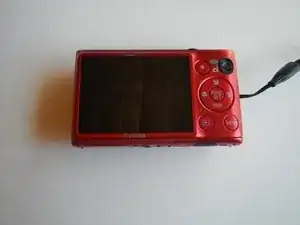

Выключите камеру, нажав кнопку питания, расположенную в верхней центральной части корпуса.
Найдите крышку отсека аккумулятора в правой нижней части корпуса камеры.
Плотно прижмите палец к чёрной резиновой накладке на крышке отсека аккумулятора и сдвиньте крышку вправо, чтобы открыть её.
Найдите оранжевую кнопку фиксации аккумулятора под крышкой отсека.
Сдвиньте кнопку фиксации аккумулятора вниз, чтобы освободить аккумулятор.
Шаг 3
Будьте осторожны при выкручивании винтов — они легко срезаются.
Удалите два винта, расположенные на левой стороне корпуса камеры, используя крестообразную отвёртку Phillips #00 (2.0 мм).
Шаг 4
Удалите два винта на нижней части камеры, расположенные рядом с крышкой отсека аккумулятора (крестообразная отвёртка Phillips #00) (4.0 мм).
Шаг 5
Удалите винт, расположенный в нижней правой части корпуса камеры (крестообразная отвёртка Phillips #00) (4.0 мм).
Снимите крышку порта HDMI/AV out, расположенную в верхней правой части камеры.
Удалите винт, расположенный непосредственно под снятой крышкой порта (крестообразная отвёртка Phillips #00) (2.0 мм).
Шаг 6
Снимите заднюю часть корпуса камеры, чтобы получить доступ к винту, расположенному на верхней части корпуса.
Удалите винт с верхней части корпуса камеры, расположенный рядом с кнопкой спуска затвора (крестообразная отвёртка Phillips #00) (1.5 мм).
Шаг 7
Аккуратно разомните корпус по шву, используя пальцы.
Будьте осторожны, не перегибайте маленькие металлические выступы вдоль швов. Они помогают удерживать корпус вместе.
Будьте осторожны, чтобы пыль или другие частицы не попали внутрь камеры при снятом корпусе. Это может вызвать функциональные проблемы в будущем.
Шаг 8

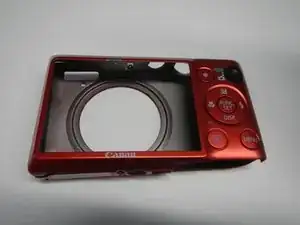

Теперь, когда Вы выполнили шаги по снятию корпуса, можно снять заднюю панель камеры и заменить её на новую панель.
Шаг 9
После замены кнопок задней панели Вы можете собрать устройство в обратном порядке, следуя инструкциям из руководства по замене корпуса камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
