Замена блока вспышки Canon Powershot S200

Сдвиньте серый защёлку, чтобы открыть отсек для батареи.

Нажмите и сдвиньте оранжевый фиксатор вправо, чтобы извлечь батарею.

Извлеките батарею из камеры.

Снимите шнурок.

Разместите камеру дном вверх.

Удалите два винта 2.3 мм под шильдиком.

Удалите два винта 2.8 мм вокруг резьбового крепления штатива.

Удалите винт 3.8 мм с задней стороны камеры.

Удалите два винта 2.3 мм с правой стороны камеры.

Удалите два наружных винта 3.2 мм с левой стороны камеры.

Удалите два внутренних винта 3.7 мм с левой стороны камеры.

Оттяните заднюю панель от передней части корпуса. Потребуется покачивание и усилие.

Снимите дверцу карты CF с левой стороны корпуса камеры.

Выведите резиновую заглушку цифрового аудио/видео порта из передней панели.

Снимите переднюю панель, сдвинув её.

Снимите резиновую прокладку, закрывающую правую сторону видоискателя.

Удалите два винта 3.9 мм, удерживающие ламинированный медный лист.

Отсоедините проводные соединения, подключённые вдоль нижней части материнской платы.

Удалите один винт 3.8 мм, расположенный на материнской плате.

Извлеките материнскую плату из основной рамы корпуса камеры.

После снятия материнской платы удалите винты крепления штатива (3.4 мм) с левой стороны.

Аккуратно подденьте левую сторону монтажной пластины корпуса у основания монтажной пластины штатива, освободив её от двух направляющих штырей рядом с винтами.

Поднимите левую сторону монтажной пластины штатива к себе, освободив её от остальной сборки.

Будьте осторожны: к монтажной пластине всё ещё подключены проводные соединения, которые не следует отсоединять.

Удалите винты 2.1 мм снизу и сверху, соединяющие экран с монтажной пластиной.

Отпаять четыре контакта в верхней части экрана с помощью паяльника.

Для доступа к объективу отпайка экрана не требуется, но выполните оставшиеся шаги, чтобы освободить экран от монтажной пластины.

Снимите экран ридера карт, удалив винт в верхней части экрана.

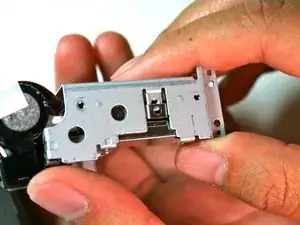

Удалите 2 чёрных винта, крепящих батарейный отсек к монтажной пластине.

На втором изображении показан батарейный отсек, отсоединённый от монтажной пластины.

Удалите три чёрных винта (3.1 мм), расположенные за экраном и батарейным отсеком.

Аккуратно извлеките объектив.

Сначала снимите нижнюю сторону объектива, затем сторону видоискателя.

Осторожно: есть провода и хрупкие детали.

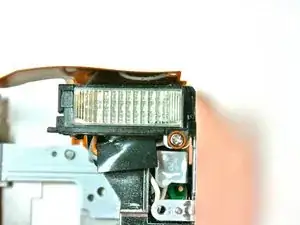

Удалите винт 3.3 мм под прозрачным пластиковым модулем вспышки на передней стороне.

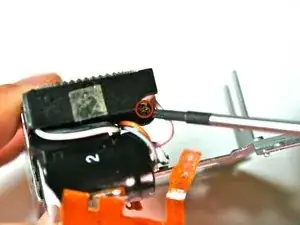

Удалите винт 3,4 мм с верхней части блока вспышки и монтажной пластины корпуса.

Удалите винт 2,1 мм из сцепного зажима справа.

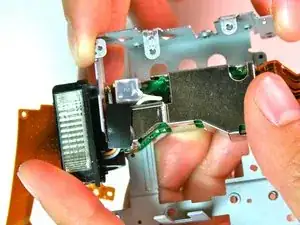

Оттяните блок вспышки от сцепного зажима на монтажной пластине корпуса.

Потребуется некоторое маневрирование, чтобы освободить сцепной зажим от монтажной пластины корпуса.

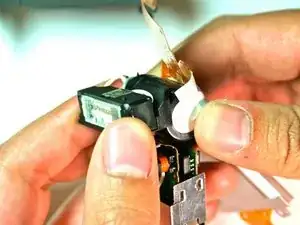

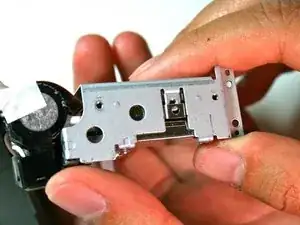

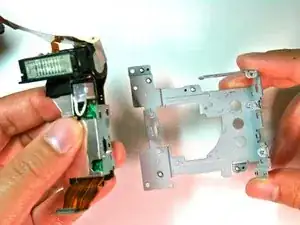

Сдвиньте блок вспышки влево и отведите от монтажной пластины корпуса.

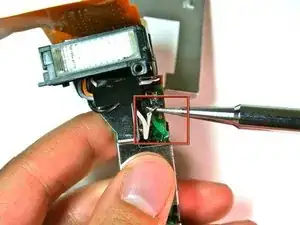

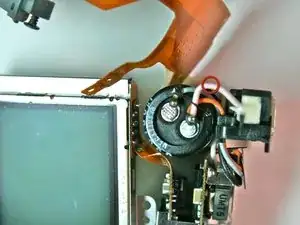

Отпаять розовый провод от конденсатора.

Снимите прозрачную пластиковую изоляцию с белого провода, поддев её пальцем.

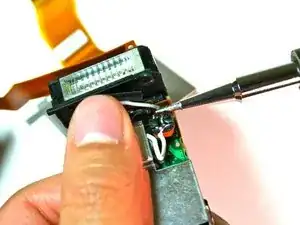

Отпаять белый провод.

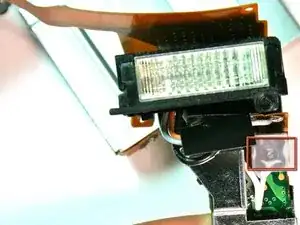

Удалите серый провод, отпаивая его с нижней стороны блока вспышки.

Осторожно снимите блок вспышки с конденсатора. Под ним есть лента, поэтому может потребоваться некоторое усилие.
