Замена блока зум-объектива Canon PowerShot ELPH 300HS

Перед тем как начать разбирать устройство, первые и САМЫЕ ВАЖНЫЕ ШАГИ:

Выключите камеру.

Извлеките аккумулятор, чтобы исключить риск удара электричеством.

Выключите камеру, нажав кнопку питания, расположенную в верхней центральной части устройства.

Найдите крышку батарейного отсека на правой нижней части корпуса камеры.

Плотно прижмите палец к чёрной резиновой накладке на крышке батарейного отсека и сдвиньте крышку вправо, чтобы открыть её.

Найдите оранжевую кнопку фиксации аккумулятора под крышкой батарейного отсека.

Сдвиньте кнопку фиксации аккумулятора вниз, чтобы освободить аккумулятор.

Будьте осторожны при выкручивании винтов — они легко срываются.

Удалите два винта, расположенные на левой стороне корпуса камеры, используя крестовую отвертку Phillips #00 (2,0 мм).

Удалите два винта на нижней части корпуса камеры, расположенные рядом с крышкой батарейного отсека (крестовая отвертка Phillips #00) (4,0 мм).

Удалите винт, расположенный на нижней правой стороне корпуса камеры (крестовая отвертка Phillips #00) (4,0 мм).

Снимите крышку разъёма HDMI A/V out, расположенную в верхней правой части камеры.

Удалите винт, расположенный непосредственно под снятой крышкой разъёма. (крестовая отвертка Phillips #00) (2,0 мм).

Снимите заднюю часть корпуса камеры, чтобы получить доступ к винту, расположенному на верхней части корпуса.

Удалите винт на верхней части корпуса камеры, рядом с кнопкой спуска затвора (крестовая отвертка Phillips #00) (1,5 мм).

Осторожно разъедините корпус по шву, используя пальцы.

Будьте осторожны, чтобы не сильно согнуть маленькие металлические выступы вдоль швов. Они удерживают корпус вместе.

Следите, чтобы пыль или другие частицы не попали внутрь камеры, пока корпус снят. Это может привести к нарушению работы в будущем.

Отключите медную шлейф-ленту рядом с синим разъёмом на материнской плате.

Чтобы снять шлейф-ленту, аккуратно приподнимите чёрную защёлку плоской отвёрткой. Поднимайте от верхней части камеры в направлении низа. Это освободит кабель. Действуйте осторожно, кабели хрупкие.

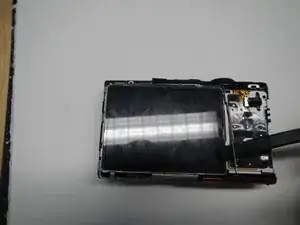

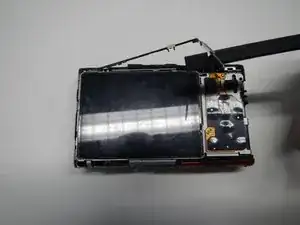

Снимите L-образный кронштейн, обхватывающий верхнюю и правую стороны ЖК-экрана.

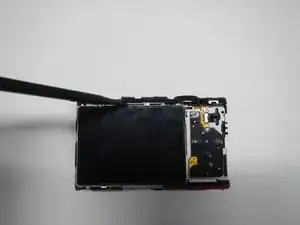

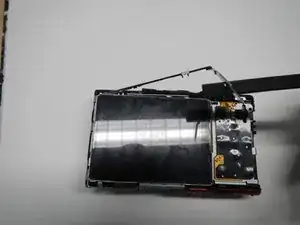

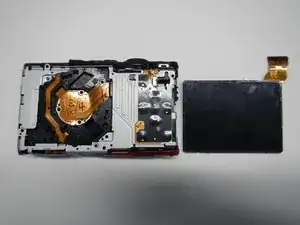

Вставьте плоскую сторону медиатора аккуратно в верхнюю часть ЖК-экрана и подденьте экран, чтобы освободить его.

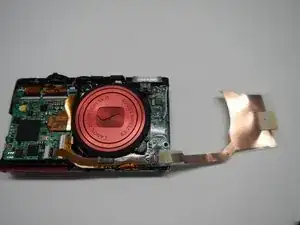

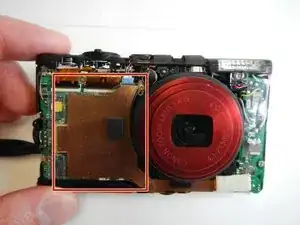

Аккуратно снимите большую медную шлейф-ленту на передней части камеры (приклеена с помощью клейких прокладок).

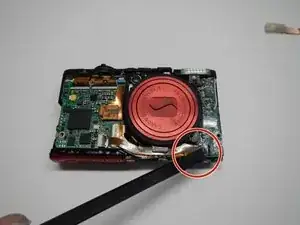

Удалите шлейф, подключённый в правом нижнем углу передней части камеры. Этого не требуется извлекать с материнской платы.

Найдите винты на серебристой панели, которая была за ЖК-экраном, после его снятия.

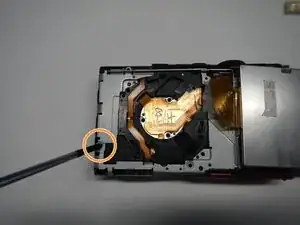

Выверните винт в нижней левой части серебристой задней панели под тем местом, где был ЖК-экран.

Выверните винт в верхней части серебристой задней панели.

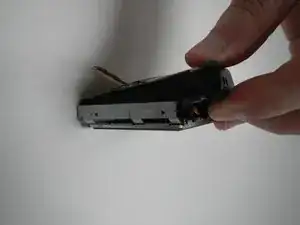

Поднимите блок вспышки вверх и вперёд с верхней части камеры, чтобы аккуратно снять его.

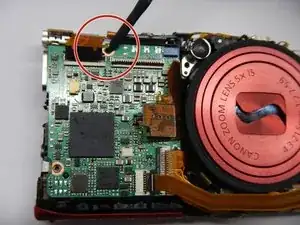

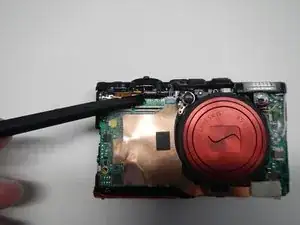

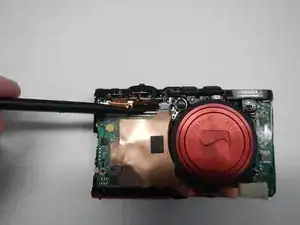

Снимите верхнюю медную шлейф-ленту (для USB-порта), аккуратно поддев её медиатором от материнской платы.

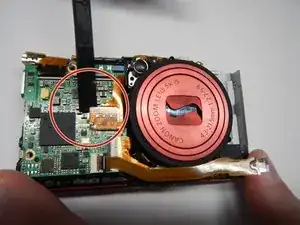

Снимите центральную медную шлейф-ленту (для ПЗС-матрицы) тем же методом.

Снимите нижнюю правую медную шлейф-ленту, как в первом пункте.

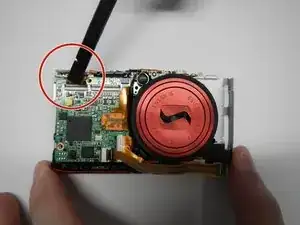

Удалите верхний винт на материнской плате. (2,5 мм).

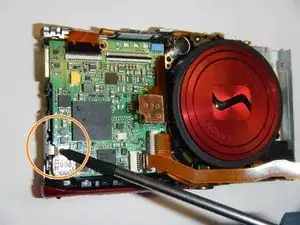

Удалите винт в нижнем левом углу материнской платы. (2,5 мм).

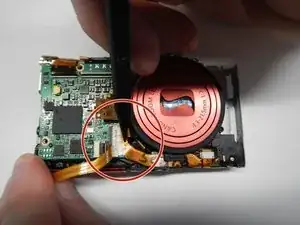

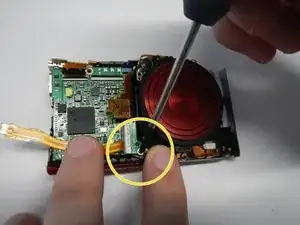

Удалите винт, расположенный под нижней медной шлейф-лентой. (3,0 мм).

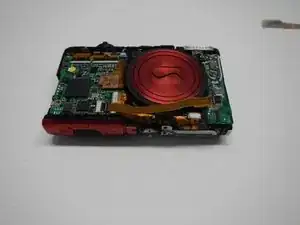

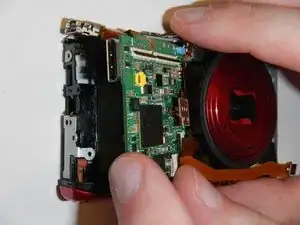

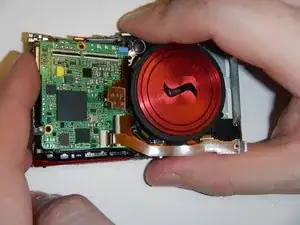

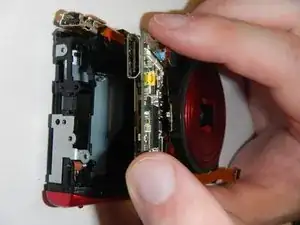

Снимите материнскую плату с рамки, аккуратно захватив внешнюю кромку и оттянув её в сторону.

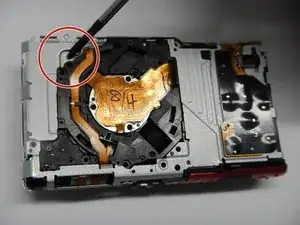

На задней части корпуса выньте винт в верхнем левом углу. (3,0 мм).

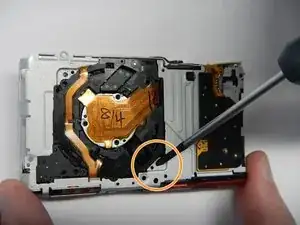

Выньте винт в нижнем правом углу. (3,0 мм).

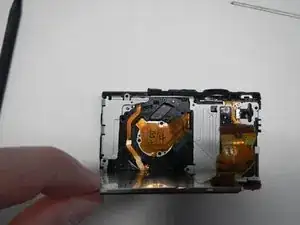

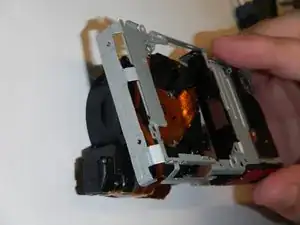

Поднимите серебристую рамку от объектива с зумом, чтобы разделить их.
