Замена корпуса камеры Canon PowerShot ELPH 300HS

Камеры

Перед тем как начать, убедитесь, что вы находитесь в относительно чистом от пыли помещении с достаточным пространством для выполнения проекта. В этом руководстве много мелких винтов, поэтому будет полезно иметь способ их отслеживания.

Шаг 1

Перед тем как начать разборку устройства, сначала выполните следующие, самые важные шаги:

Выключите камеру.

Извлеките аккумулятор, чтобы избежать риска удара током.

Шаг 2

Выключите камеру, нажав на кнопку питания, расположенную в верхней центральной части устройства.

Найдите дверцу аккумулятора в нижней правой части корпуса камеры.

Плотно надавите пальцем на черную резиновую накладку на дверце аккумулятора и сдвиньте дверцу вправо, чтобы открыть её.

Найдите оранжевую кнопку выпуска аккумулятора под дверцей аккумулятора.

Сдвиньте кнопку выпуска аккумулятора вниз, чтобы освободить аккумулятор.

Шаг 3

Будьте осторожны при снятии винтов, так как они легко повреждаются.

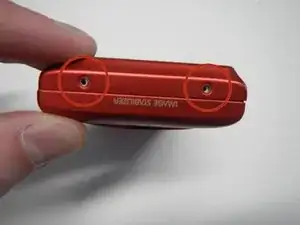

Удалите два винта, расположенных на левой стороне корпуса камеры, с помощью отвертки Phillips #00 (2.0 мм).

Шаг 4

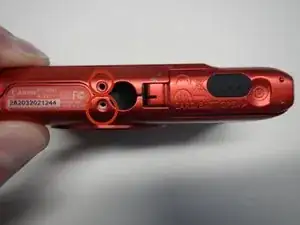

Удалите два винта на нижней части камеры, расположенные рядом с дверцей аккумулятора (отвертка Phillips #00) (4.0 мм).

Шаг 5

Удалите винт, расположенный на нижней правой стороне корпуса камеры (отвертка Phillips #00) (4.0 мм).

Снимите крышку порта HDMI A/V, расположенную в верхней правой части камеры.

Удалите винт, расположенный прямо под крышкой порта, снятой на шаге 2 (отвертка Phillips #00) (2.0 мм).

Шаг 6

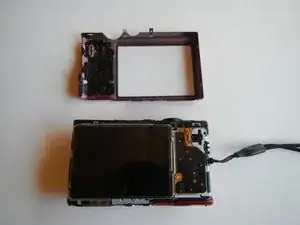

Снимите заднюю часть корпуса камеры, чтобы получить доступ к винту, расположенному на верхней части корпуса.

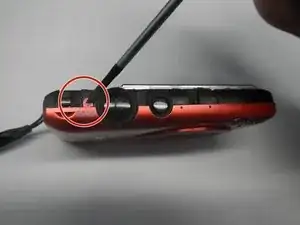

Удалите винт с верхней части корпуса камеры, расположенный рядом с кнопкой спуска затвора (отвертка Phillips #00) (1.5 мм).

Шаг 7

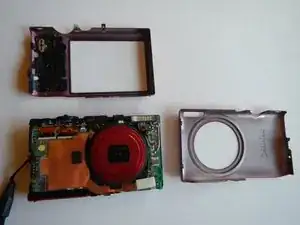

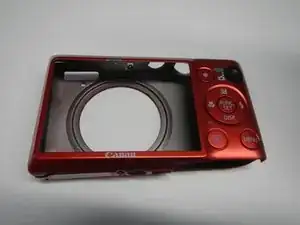

Осторожно разъедините корпус в месте соединения, используя пальцы.

Будьте осторожны, чтобы не перегнуть мелкие металлические выступы вдоль швов. Они помогают фикс
