Замена ЖК-экрана Canon PowerShot ELPH 150 IS

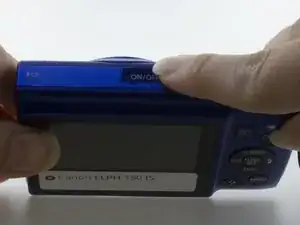

Найдите кнопку ВКЛ/ВЫКЛ на верхней части камеры и удерживайте её, пока экран и все индикаторы камеры не погаснут.

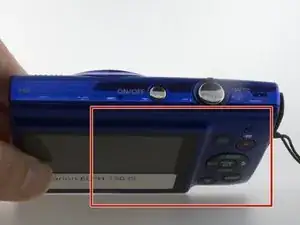

Найдите заднюю панель камеры (содержит ЖК-экран и кнопки меню).

Чтобы снять заднюю панель, необходимо выкрутить 6 опорных винтов, крепящих её к корпусу камеры.

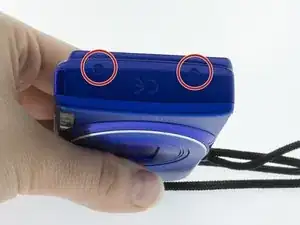

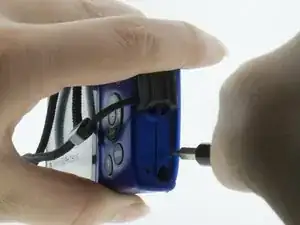

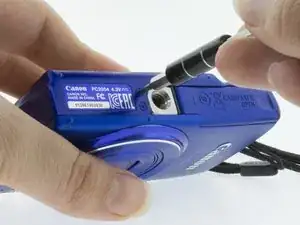

Используйте отвёртку Phillips #00, чтобы удалить первые 2 винта на нижней части камеры.

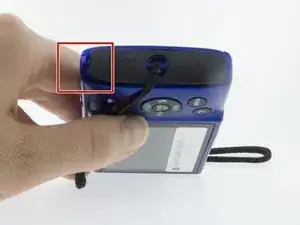

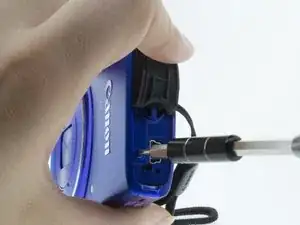

Удалите следующие 2 винта, расположенные за AV-портом, используя ту же отвёртку Phillips #00.

Используйте отвёртку Phillips #00, чтобы удалить последние 2 винта с синей боковой панели.

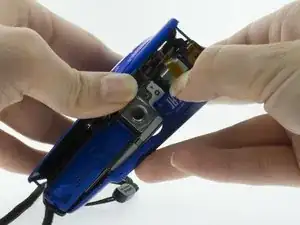

Используйте руки или лопатку, чтобы осторожно раздуть переднюю и заднюю части корпуса вдоль швов на нижней части камеры.

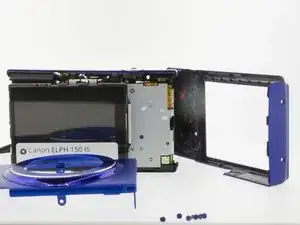

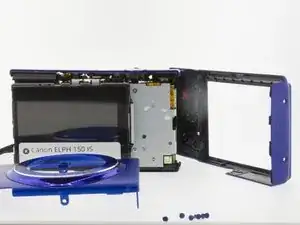

Полностью снимите заднюю панель.

После снятия задней и передней панелей можно начать извлечение ЖК-экрана.

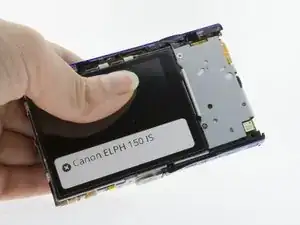

Поверните камеру так, чтобы ЖК-экран был обращён к вам.

Удалите 2 винта на серебристой пластине справа от экрана, используя насадку PH00.

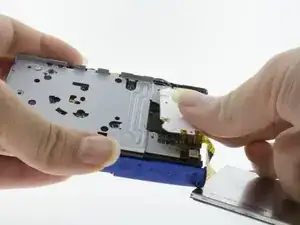

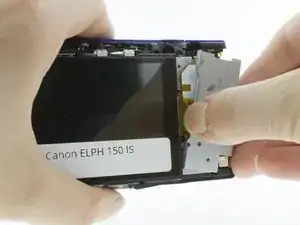

Осторожно снимите серебристую пластину, потянув её на себя, удерживая камеру другой рукой.

После снятия пластины вы обнаружите электрическую шлейфовую ленту, соединяющую ЖК-экран с устройством.

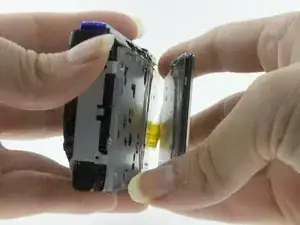

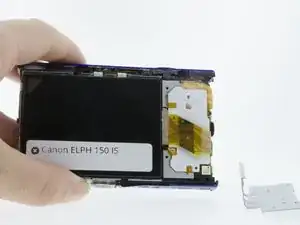

Также вы сможете приподнять ЖК-экран над крышкой материнской платы, как показано на изображении 3. Он всё ещё будет прикреплён шлейфом, но его можно отвести в сторону, чтобы получить доступ к защёлке под ним.

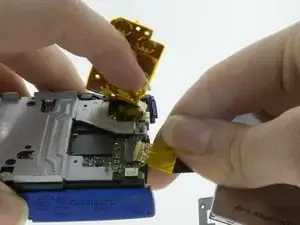

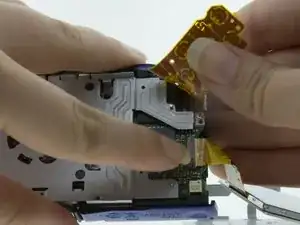

Отодвиньте экран в сторону, а горизонтальную электрическую шлейфовую ленту — вбок, затем аккуратно приподнимите вертикальную шлейфовую ленту, чтобы обнажить лососёво-розовую защёлку, удерживающую горизонтальную ленту.

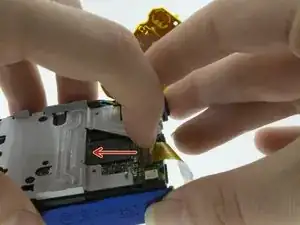

Оттяните защёлку от горизонтальной шлейфовой ленты, чтобы её разблокировать.

Осторожно извлеките горизонтальную шлейфовую ленту из защёлки, чтобы полностью удалить ЖК-экран. Действуйте медленно, чтобы не порвать ленту и не повредить защёлку или открытую плату под ней.
