Ремонт камеры Canon PowerShot ELPH330 HS Замена ЖК-экрана
Если у Вас проблемы с экраном, рекомендуем ознакомиться с этой инструкцией. Она покажет, как заменить ЖК-экран в вашей камере Canon PowerShot ELPH 330 HS.
Шаг 1
Выключите камеру.
Удалите аккумулятор.
Сдвиньте крышку аккумулятора в открытое положение, используя резиновую накладку в нижнем правом углу камеры.
Извлеките аккумулятор, нажав на кнопку разблокировки.
Шаг 2

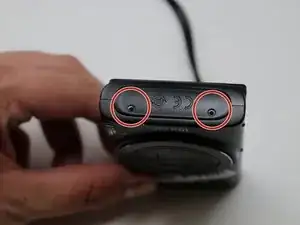

Удалите два винта с левой стороны с помощью отвертки Philips #00.
Шаг 3

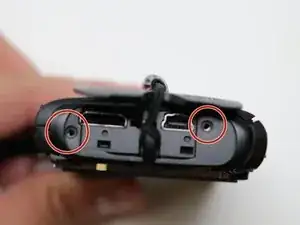

Удалите два винта на дне камеры с помощью отвертки Philips #00.
Шаг 4
Удалите два винта с правой стороны с помощью отвертки Philips #00.
Шаг 5

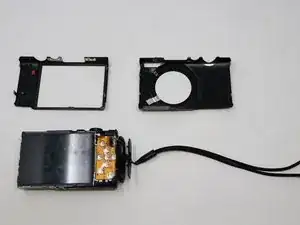

Аккуратно раздвиньте корпус на шве пальцами.
Шаг 6
Переверните камеру, чтобы объектив был обращен к вам.
Отключите выделенный разъем от материнской платы.
Шаг 7
Удалите крепеж вокруг ЖК-экрана.
Шаг 8

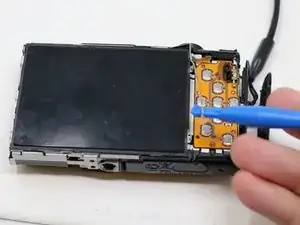

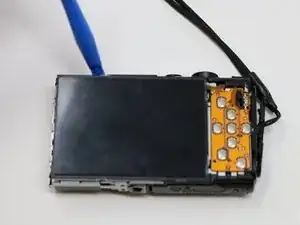

С помощью лопатки осторожно подденьте верхнюю часть, чтобы снять ЖК-экран.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
