Замена объектива камеры Canon Powershot S200

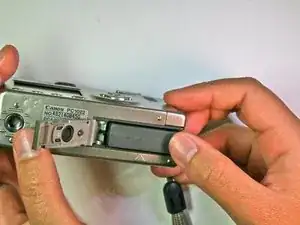

Сдвиньте серый зажим, чтобы открыть отсек для батареи.

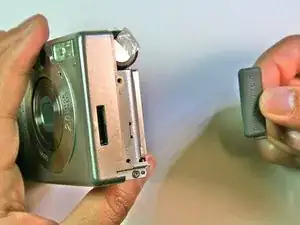

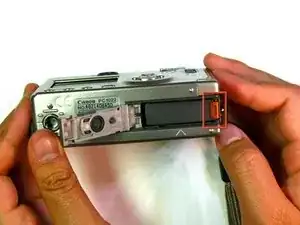

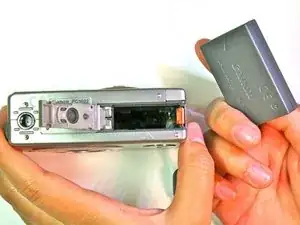

Нажмите и сдвиньте оранжевую фиксирующую защёлку вправо, чтобы извлечь аккумулятор.

Извлеките аккумулятор из камеры.

Снимите шнурок.

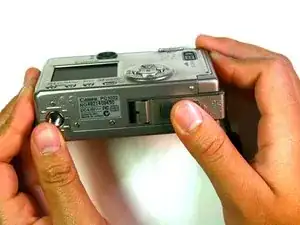

Разместите камеру так, чтобы нижняя часть была обращена вверх.

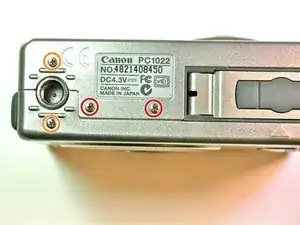

Удалите два винта 2.3 мм под шильдой с названием.

Удалите два винта 2.8 мм вокруг резьбового крепления для штатива.

Удалите винт 3.8 мм с задней стороны корпуса камеры.

Удалите два винта 2.3 мм с правой стороны корпуса камеры.

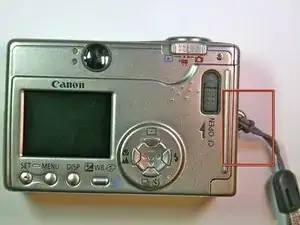

Удалите два внешних винта 3.2 мм с левой стороны камеры.

Удалите два внутренних винта 3.7 мм с левой стороны камеры.

Оттяните заднюю панель корпуса от передней части корпуса. Может потребоваться покачивание и усилие.

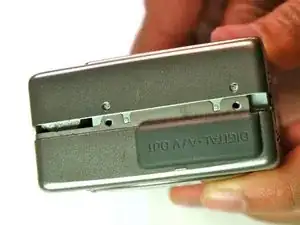

Снимите дверцу разъёма CF с левой стороны корпуса камеры.

Выдвиньте резиновую заглушку цифрового аудио/видео с передней панели.

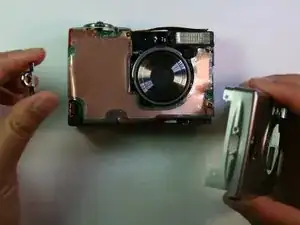

Снимите переднюю панель, сдвинув её в сторону.

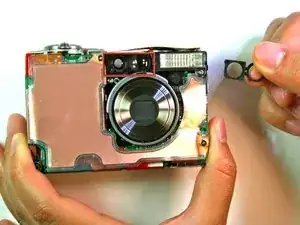

Снимите резиновое уплотнение, закрывающее правую сторону видоискателя.

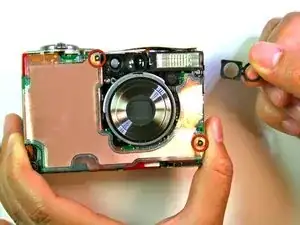

Удалите два винта 3.9 мм, удерживающие ламинированный медный лист.

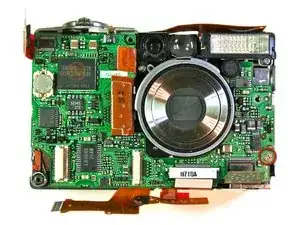

Отсоедините проводные соединения, идущие вдоль нижней части материнской платы.

Удалите один винт 3.8 мм, расположенный на материнской плате.

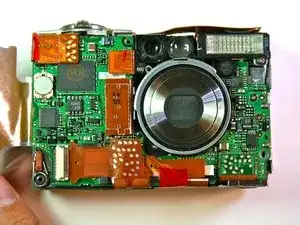

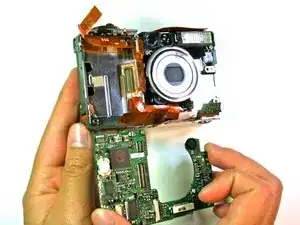

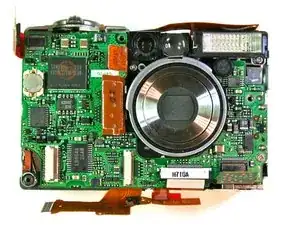

Извлеките материнскую плату из основной рамки корпуса камеры.

После снятия материнской платы удалите винты крепления штатива (3.4 мм) с левой стороны.

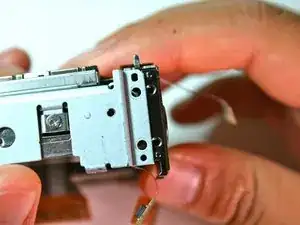

Осторожно подденьте левую сторону монтажной пластины корпуса от нижней части пластины крепления штатива, освободив её от двух направляющих штырей рядом с винтами.

Поднимите левую сторону пластины крепления штатива к себе, отделите пластину крепления от остальной сборки.

Будьте осторожны: к пластине крепления всё ещё подключены проводные соединения, которые не следует отсоединять.

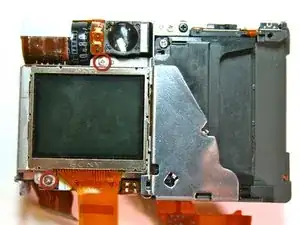

Удалите винты 2.1 мм снизу и сверху, крепящие экран к монтажной пластине.

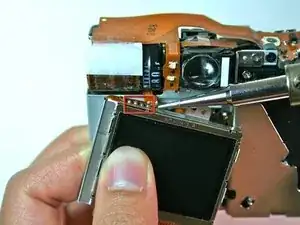

Отпаять четыре контакта в верхней части экрана паяльником.

Отпаивать экран не требуется для доступа к объективу, но выполните остальные шаги, чтобы освободить экран от монтажной пластины.

Снимите экран кард-ридера, удалив винт в верхней части экрана.

Удалите два чёрных винта, которые крепят батарейный отсек к монтажной пластине.

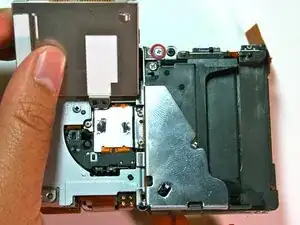

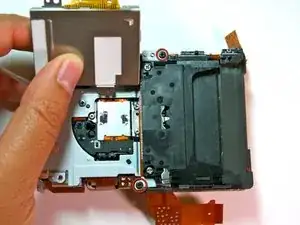

Второе изображение показывает батарейный отсек, снятый с монтажной пластины.

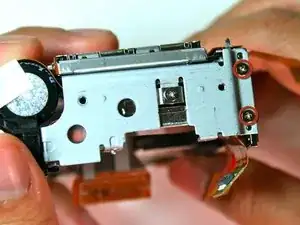

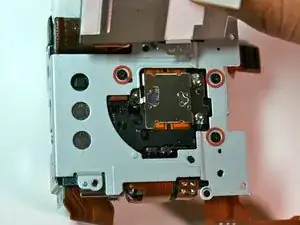

Удалите три чёрных винта (3.1 мм), находившиеся за экраном и батарейным отсеком.

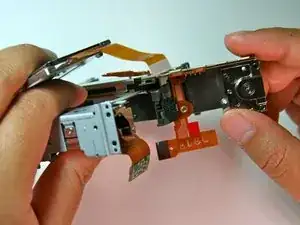

Осторожно извлеките объектив.

Сначала снимите нижнюю сторону объектива, затем сторону видоискателя.

Осторожно: следите за проводами и деликатными деталями.
