Замена кнопки питания Canon PowerShot ELPH 300HS

Прежде чем начать разбирать устройство, первые и САМЫЕ ВАЖНЫЕ ШАГИ:

Выключите камеру.

Извлеките аккумулятор, чтобы исключить риск поражения электрическим током.

Выключите камеру, нажав кнопку питания, расположенную в верхней центральной части устройства.

Найдите дверцу отсека аккумулятора на нижней правой части корпуса камеры.

Плотно прижмите палец к чёрной резиновой накладке на дверце отсека аккумулятора и сдвиньте дверцу вправо, чтобы открыть её.

Найдите оранжевую кнопку фиксации аккумулятора под дверцей отсека аккумулятора.

Сдвиньте кнопку фиксации аккумулятора вниз, чтобы освободить аккумулятор.

Будьте осторожны при выкручивании винтов — они легко срываются.

Удалите два винта, расположенные на левой стороне корпуса камеры, используя крестовую отвёртку Phillips #00 (2,0 мм).

Удалите два винта на нижней части камеры, расположенные рядом с дверцей отсека аккумулятора (крестовая отвёртка Phillips #00) (4,0 мм).

Удалите винт, расположенный в нижней правой части корпуса камеры (крестовая отвёртка Phillips #00) (4,0 мм).

Снимите крышку порта HDMI A/V out, расположенную в верхней правой части камеры.

Удалите винт, расположенный непосредственно под крышкой порта, снятой на шаге 2. (крестовая отвёртка Phillips #00) (2,0 мм).

Снимите заднюю часть корпуса камеры, чтобы получить доступ к винту, расположенному сверху корпуса.

Удалите винт с верхней части корпуса камеры, расположенный рядом с кнопкой спуска затвора (крестовая отвёртка Phillips #00) (1,5 мм).

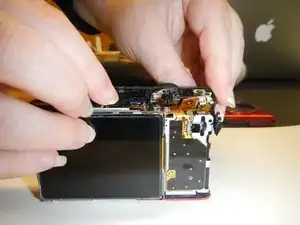

Осторожно разделите корпус по шву, используя пальцы.

Не перегибайте маленькие металлические выступы вдоль швов. Они помогают удерживать корпус вместе.

Следите, чтобы пыль и другие частицы не попали внутрь камеры при снятом корпусе. Это может вызвать неисправности в будущем.

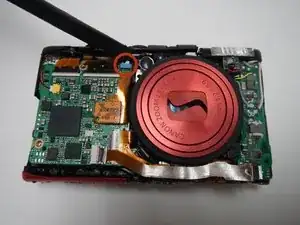

Отключите малый кабель от жёлтого разъёма на плате.

Отключите малый кабель от синего разъёма на плате.

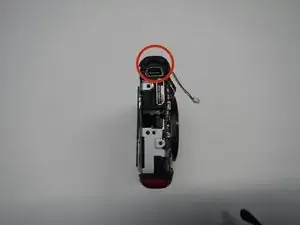

Поднимите пластиковую накладку над портом HDMI на боковой стороне камеры.

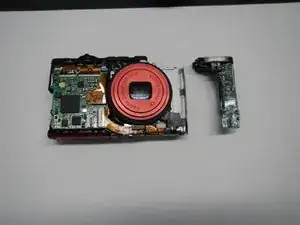

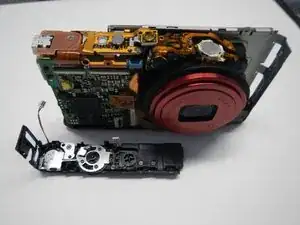

Поднимите сзади камеры, наклоните вперёд и потяните, чтобы снять сборку кнопки питания.
