Замена панели кнопки питания/спуска затвора камеры Canon PowerShot ELPH330 HS
Если вы испытываете проблемы с включением камеры или с тем, что камера не делает фотографии, подумайте о замене панели кнопки питания/спуска затвора на вашей камере Canon PowerShot ELPH330 HS. Этот шаг за шагом покажет вам, как заменить поврежденную кнопку питания.
Перед началом убедитесь, что ваша камера выключена и вы извлекли батарею.
Шаг 1

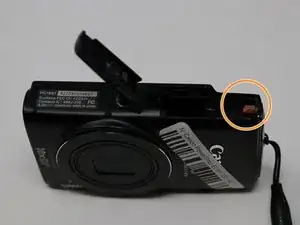

В верхней части устройства выключите камеру, нажав кнопку питания.
Поместите палец на дверцу батареи и сдвиньте её вправо, чтобы открыть.
Нажмите кнопку освобождения вниз, чтобы извлечь батарею.
Шаг 2

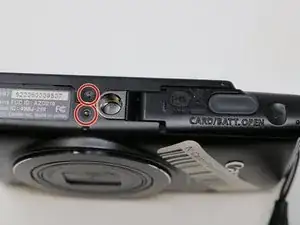

Используйте отвертку Phillips #00, чтобы удалить винты.
Шаг 3

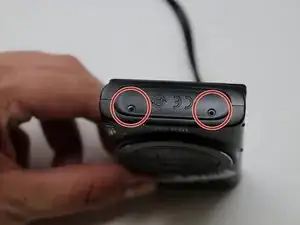

Удалите два винта длиной 4.0 мм на дне камеры рядом с дверцей батареи с помощью отвертки Phillips #00.
Шаг 4

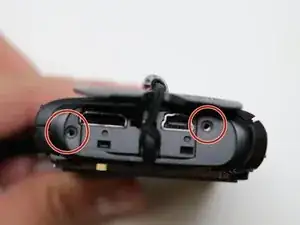

На дне камеры рядом с дверцей батареи удалите еще два винта с помощью отвертки Phillips #00.
Шаг 5

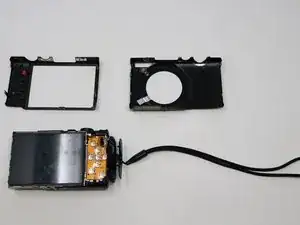

Чтобы удалить заднюю часть корпуса камеры, осторожно приподнимите корпус пальцами в области шва.
Шаг 6

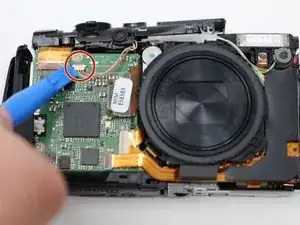

На материнской плате должен быть белый разъем. С помощью лопатки отключите его от материнской платы.
Шаг 7

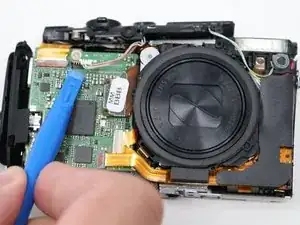

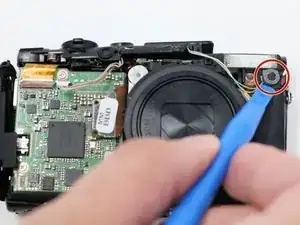

Проследите за зеленым и белым проводом. Существует серая резиновая деталь, удерживающая кнопку на месте. Удалите её с помощью лопатки.
Шаг 8

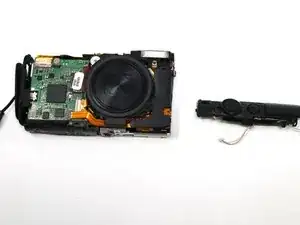

Поднимите панель с верхней части камеры руками.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
