Разборка модуля наружной камеры Nest IQ

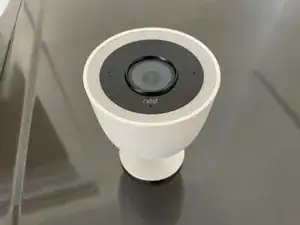

Отключите кабель питания и плотно разместите камеру на столе.

Для выполнения этого шага требуется значительная сила, есть риск повредить устройство. Процесс занимает около 10 минут на создание зазоров и поддевание, пока элемент не снимется. Выполняйте на свой страх и риск!

Если этот шаг вызывает затруднения, пожалуйста, посмотрите видео, чтобы увидеть, как он выполняется.

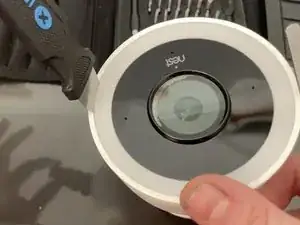

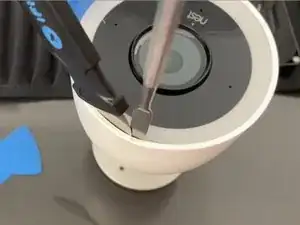

Аккуратно вставьте инструмент iFixit «Джимми» (плоское гибкое стальное лезвие) между жестким белым пластиковым корпусом и краем светового кольца LED.

Немного подденьте инструмент «Джимми» вбок и вставьте в образовавшийся зазор металлический монтажный лопаткой iFixit. Введите его внутрь корпуса примерно на полдюйма.

Используя металлическую лопатку, аккуратно поддевайте, медленно продвигаясь по кругу вокруг светового кольца LED, чтобы попытаться постепенно вытолкнуть его из корпуса назад.

Кольцо закреплено клеем, поэтому для поддевания может потребоваться значительное усилие (см. третье фото).

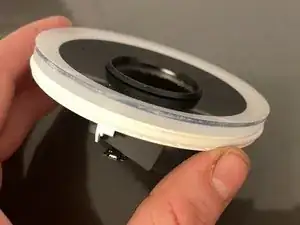

Световое кольцо плотно зафиксировано уплотнителем из резины (см. фото в следующем шаге).

Перед продолжением убедитесь, что все разъёмы отключены.

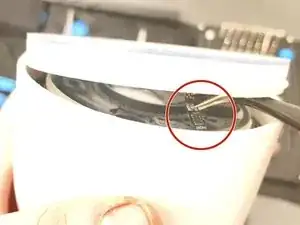

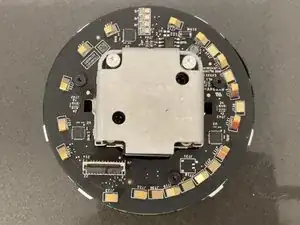

Осторожно при поддевании — к световому кольцу прикреплено три ленточных кабеля. Два для микрофонов и один для индикатора состояния. Они подключаются к модулю камеры, а компоненты слегка зафиксированы двусторонним скотчем на световом кольце LED.

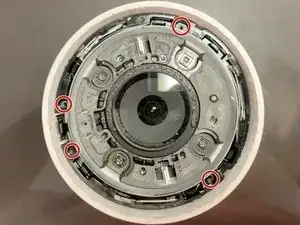

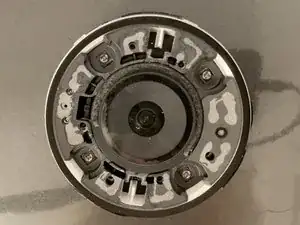

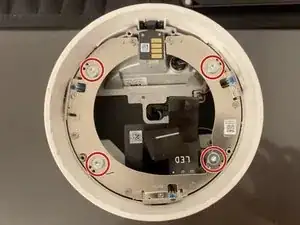

Удалите четыре винта, фиксирующие пластиковое кольцо, прижимающее модуль камеры.

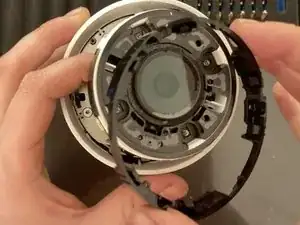

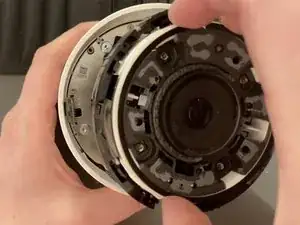

Подтяните модуль камеры вверх и снимите вокруг него черное кольцо, потянув его вверх и над модулем камеры.

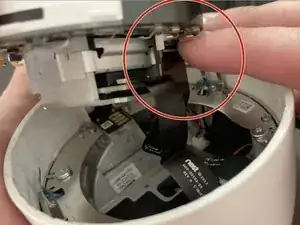

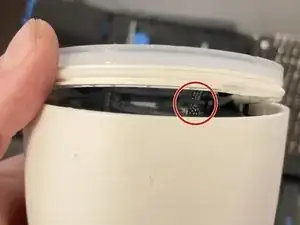

Будьте осторожны, чтобы не задеть металлические «ребра» Wi‑Fi, которые выступают рядом с местом посадки черного пластикового кольца. Если ощущается заедание, остановитесь и проверьте, не что ли зацепилось.

Напоминание

4 x 4.5(?) мм винта Torx T5

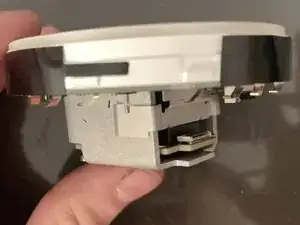

Поднимите модуль камеры вверх и выньте его из корпуса.

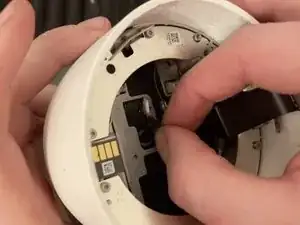

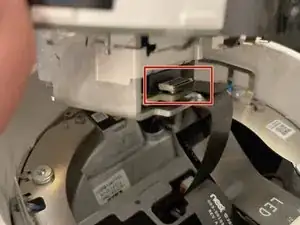

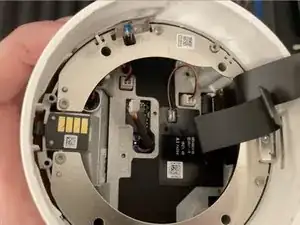

С помощью ногтя оттяните вниз черную часть ZIF‑разъёма, чтобы перевести его в нижнее положение.

Выдвиньте ленточный кабель светодиода из ZIF‑разъёма.

Для извлечения ленточного кабеля НЕ требуется прикладывать СИЛУ. Если Вы вынуждены прикладывать силу, остановитесь и проверьте, действительно ли Вы перевели ZIF‑разъём в нижнее положение.

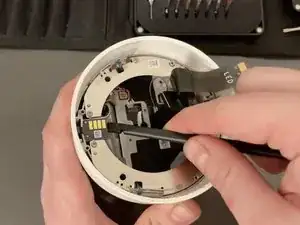

С помощью плоской пластиковой лопатки подденьте вверх черную часть ZIF‑разъёма, чтобы перевести его в верхнее положение.

Выдвиньте ленточный кабель камеры из разъёма.

Вы можете сейчас отложить модуль камеры в сторону; если Вы решите разбирать его дальше — делайте это на свой страх и риск.

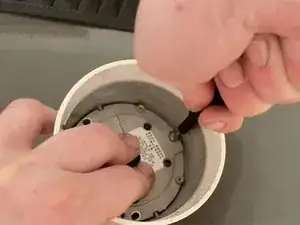

Снимите 4 длинных винта, удерживающих модуль материнской платы в камере.

Используемые винты

4 x 31 мм винта Torx T9H

Аккуратно отключите разъём питания пальцами, осторожно потянув кабель вверх, пока разъём не выйдет из гнезда.

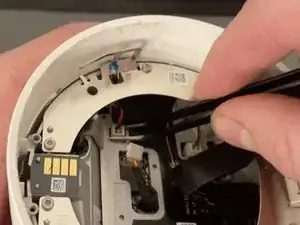

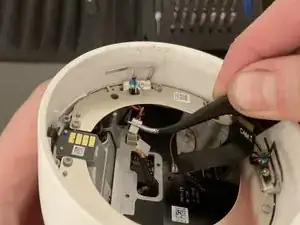

Отключите разъём динамика рядом с разъёмом питания, захватив его металлическими пинцетом и аккуратно потянув строго вверх.

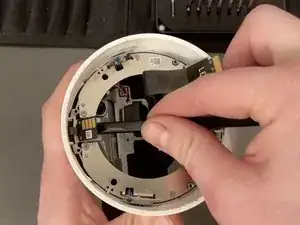

С помощью плоской лопатки подденьте под контактную площадку переноса питания, чтобы отделить клей, удерживающий площадку.

Отогните её вверх и уберите в сторону.

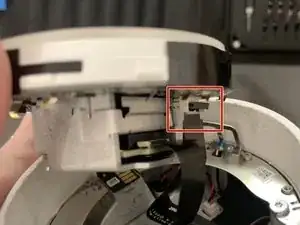

Держа обеими руками, осторожно потяните вверх, следя за тем, чтобы кабель питания, кабель динамика и контактная площадка провели вниз через/вокруг модуля материнской платы по мере подъёма.

Пружина под этим модулем достаточно мощная. При отвинчивании винтов необходимо сильно нажимать вниз, чтобы выкрутить винты. Если не удерживать модуль прижато, вынуть винты будет намного сложнее.

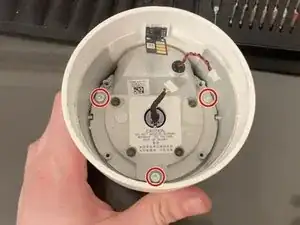

Удалите три винта, фиксирующие модуль динамика.

Используемые винты

3 x Torx T9 4.5(?) мм винта

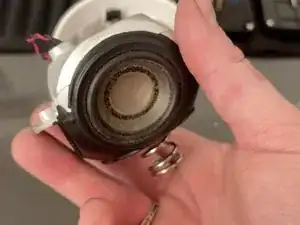

Поднимите модуль динамика и пружину из корпуса, пропуская кабель питания через центр.

Поскольку этот экземпляр был нерабочим для разборки, на дне модуля динамика видно повреждение от воды.

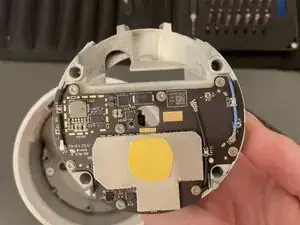

Отогните/сдвиньте кабель питания в сторону и удалите два винта, фиксирующие плату питания.

Используемые винты

2 x Torx T5 3(?) мм винта

Выполнение шага 16 раньше может упростить этот шаг.

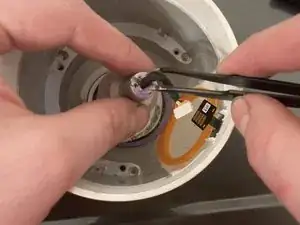

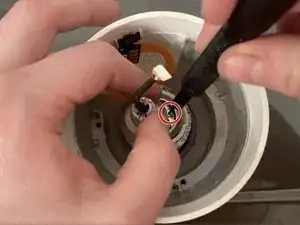

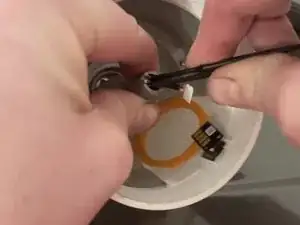

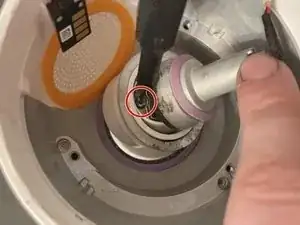

Используя металлические пинцеты, нажмите на два розовых резиновых выступа на верхней части корпуса кабеля питания и нажмите вниз, чтобы вытянуть кабель питания из корпуса.

Разъём питания плотно сидит в верхней части корпуса кабеля питания, будьте осторожны при попытке протолкнуть разъём через корпус.

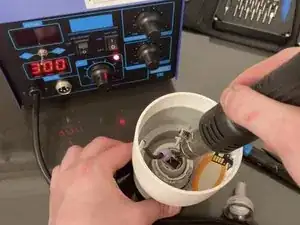

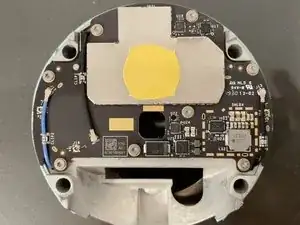

С помощью строительного фена расплавьте клей, фиксирующий плату питания. Клей расположен прямо под местом, где были удалены предыдущие два винта.

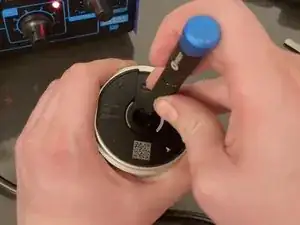

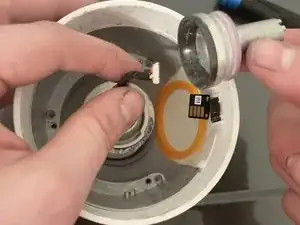

Используя тонкий инструмент (в идеале штекер USB-C, закреплённый на стержне), выдавите модуль питания. Я использовал самый тонкий плоский отвёртку здесь, чтобы надавить на него, однако это, вероятно, повредит разъём.

Если вы выполняете ремонт на уровне платы питания, действуйте очень осторожно при выталкивании платы питания, чтобы не повредить разъём.

Большую часть платы питания покрывает густая слегка мягкая чёрная масса. Она очень плотно удерживает металлический щит. Неизвестно, как удалить эту чёрную «массу», пожалуйста, оставьте комментарий, если сможете её аккуратно удалить!

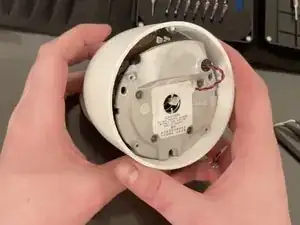

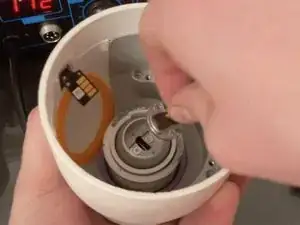

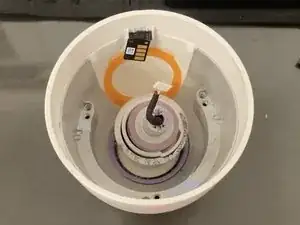

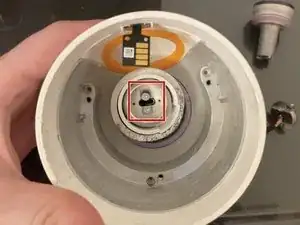

Удалите последние два винта, чтобы освободить шаровой шарнир основания изнутри корпуса.

Используемые винты

2 x Torx T5 3(?) мм винта

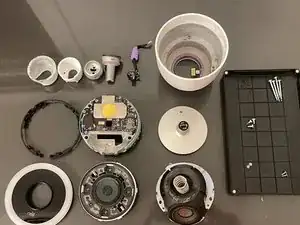

Вы завершили разборку устройства до уровня модулей! Ознакомьтесь с другими руководствами (скоро появятся), чтобы увидеть, как разобрать модули дальше.
