Замена материнской платы Sony α6000
Материнская плата — это печатная плата, содержащая основные компоненты устройства и разъёмы, в которые можно вставлять другие платы. При коротком замыкании камера может перестать включаться. В этом руководстве пошагово показано, как заменить материнскую плату в камере Sony α6000.
Перед началом ремонта убедитесь, что камера выключена, отключена от источника питания и извлечён аккумулятор.
Будьте осторожны при работе с камерой — некоторые внутренние компоненты, например конденсаторы, могут сохранять заряд и представлять опасность удара током или повреждения внутренних цепей камеры. Используйте устройство для разряда конденсаторов, чтобы безопасно снять накопленную энергию перед продолжением работ. Для получения дополнительной информации о конденсаторах смотрите статью «Конденсаторы 101» в вики. Вы также можете следовать этому руководству, чтобы сделать собственное устройство для разряда конденсаторов.
Шаг 1
Начните с размещения камеры дном вверх.
Шаг 2
Сдвиньте защёлку с насечкой на отсеке аккумулятора из положения LOCK в положение OPEN.
Шаг 3
Сдвиньте маленькую синюю планку горизонтально, чтобы освободить аккумулятор.
Шаг 4
Извлеките аккумулятор.
Шаг 5
Выверните винт Phillips #00 длиной 1,75 мм с левой стороны камеры.
Шаг 6
Выверните два винта Phillips #00 длиной 1,75 мм внутри отсека аккумулятора.
Шаг 7

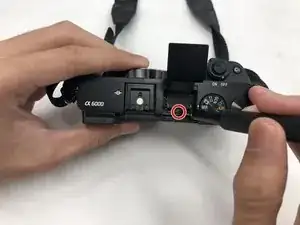

Выверните винт 1,75 мм с помощью отвёртки Phillips #00 под вспышкой.
Шаг 8

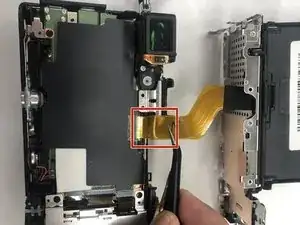

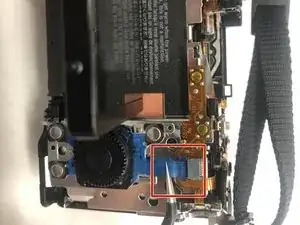

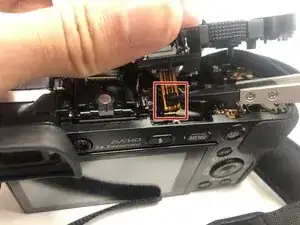

Осторожно извлеките ленточный кабель вспышки из разъёма с помощью пинцета.
Лучший способ снять ленту — использовать пинцет с резиновым наконечником. Это поможет предотвратить повреждение ленты.
Шаг 9

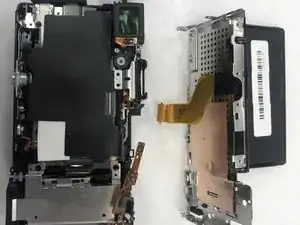

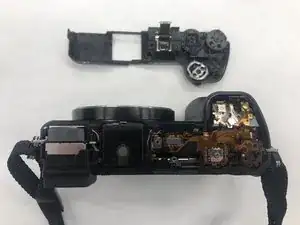

Верхняя часть камеры освободится и её можно будет снять.
Отложите верхнюю часть камеры в сторону.
Шаг 10
Выверните три винта Phillips #00 длиной 1,75 мм прямо под датчиком глаз.
Шаг 11

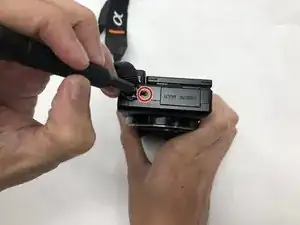

Выверните винт Phillips #00 длиной 1,75 мм под крышкой отсека SD-карты.
Шаг 12

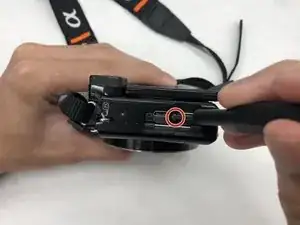

Выверните два винта Phillips #00 длиной 1,75 мм на дне камеры.
Шаг 13

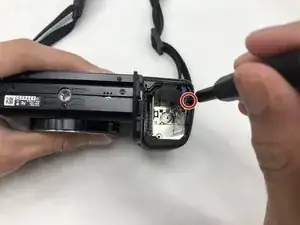

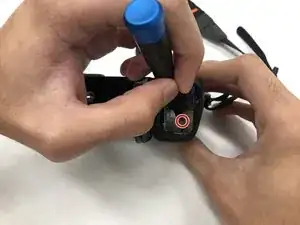

Выверните винт 1,25 мм с правой стороны под крышкой отсека аккумулятора.
Шаг 14
Выверните винт Phillips #00 длиной 1,75 мм чуть правее датчика глаз.
Шаг 15

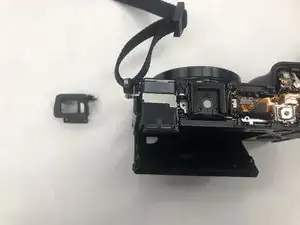

Отложите датчик глаз в сторону.
Шаг 16

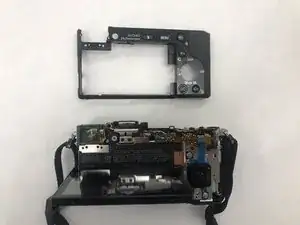

Снимите заднюю панель камеры.
Шаг 17

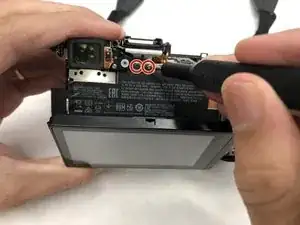

Выверните два винта Phillips #00 длиной 1,25 мм в верхней части камеры, чуть левее гнезда датчика глаз.
Шаг 18
Выверните два винта Phillips #00 длиной 1,75 мм на дне камеры.
Шаг 19

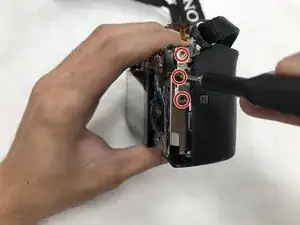

Выверните три винта Phillips #00 длиной 1,75 мм с правой стороны камеры.
Шаг 20
Отсоедините ленточный кабель, прикреплённый к колесу селектора, с помощью пинцета.
Шаг 21
Поднимите защитную пластину и отсоедините ленточный кабель, прикреплённый к ЖК-экранию, с помощью пинцета.
Шаг 22
Отсоедините ЖК-экран от задней части камеры и отложите его в сторону.
Шаг 23

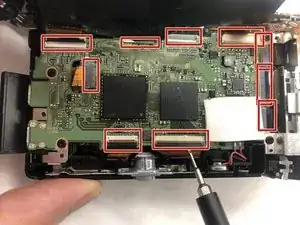

Поднимите чёрную крышку, чтобы открыть доступ к материнской плате и десяти ленточным кабелям.
С помощью пинцета аккуратно выньте ленточные кабели из их разъёмов на материнской плате.
Шаг 24

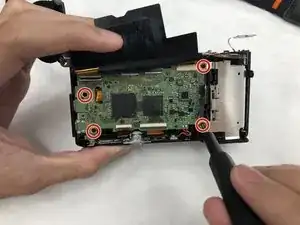

Выверните четыре винта Phillips #00 длиной 1,25 мм, расположенные по краям материнской платы.
Шаг 25
С помощью пинцета снимите блок питания в правом нижнем углу.
Шаг 26

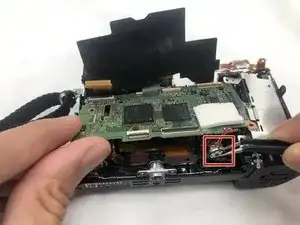

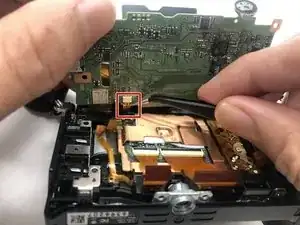

Поднимите материнскую плату и отсоедините последний ленточный кабель с помощью пинцета.
Шаг 27

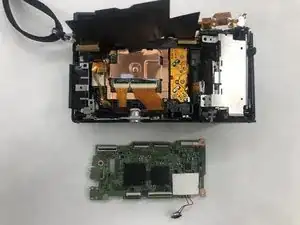

Снимите материнскую плату и отложите в сторону.
Заключение
Для сборки устройства выполните эти инструкци в обратном порядке.
