Замена гибкого шлейфа затвора Yashica T5D

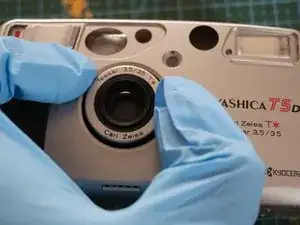

Установите батарею, включите устройство и дождитесь выдвижения объектива. Используйте резиновые перчатки или защитные накладки на пальцы и аккуратно открутите кольцо объектива против часовой стрелки.

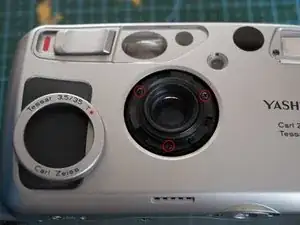

Открутите три винта, закрепляющие пылезащитную крышку.

После выполнения операций выключите устройство и убедитесь, что объектив втягивается нормально.

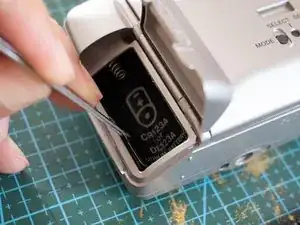

Извлеките батарею и аккуратно отклейте наклейку в отсеке для батареи.

В камере версии D под наклейкой находится ленточный кабель, поэтому осторожно отделяйте его.

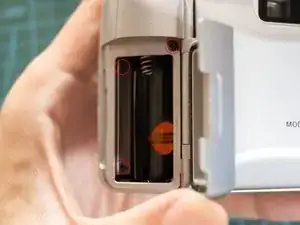

Открутите три винта внутри отсека для батареи.

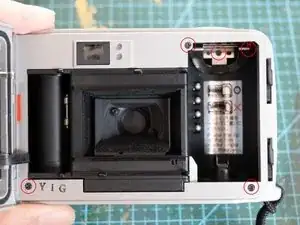

Откройте отсек для плёнки и открутите пять винтов, обратите внимание, что один, отмеченный буквой «H», скрыт под пружинной защёлкой. Винты разной длины — подпишите их для последующей установки.

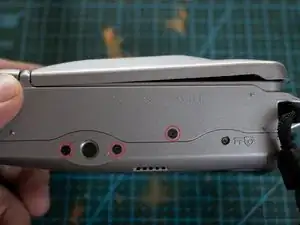

Открутите три винта снизу.

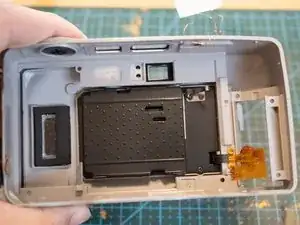

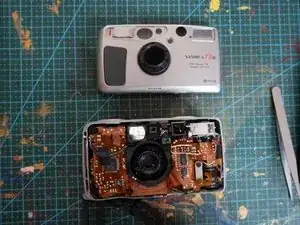

На передней крышке есть несколько защёлок, которые можно аккуратно отжать пластиковым лопаточным инструментом вдоль стыков. Медленно сдвиньте переднюю крышку.

Вдоль кромки передней крышки проходит уплотнительная резинка, также присутствуют провода. При использовании инструментов не углубляйтесь слишком сильно. (См. разборку iPod для дополнительной информации)

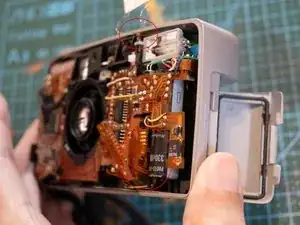

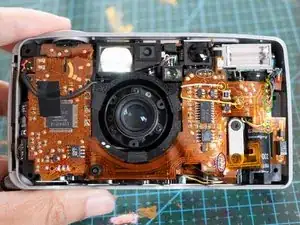

Отпаивайте четыре провода, помеченные жёлтым маркером No.1.

Отпаивайте четыре провода, помеченные маркером No.2.

Отпаивайте кабель даты с тремя контактами, помеченный маркером No.3.

Отпаивайте кабель объектива с тремя контактами, помеченный маркером No.4.

Отпаивайте кабель кнопок с тремя контактами (на этом аппарате могла быть предыдущая починка с использованием летающих проводов), помеченный маркером No.5.

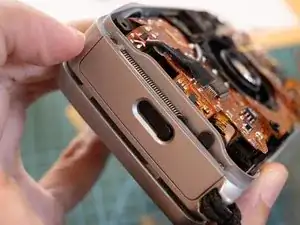

Вытащите наружу левую защитную пластину.

Открутите 2 винта.

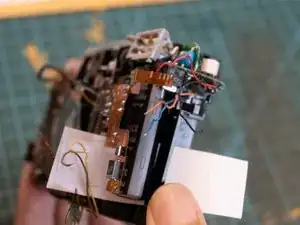

Аккуратно поднимите внутреннюю часть с правой стороны. Будьте осторожны, чтобы не повредить верхний функциональный кабель (в нормальных аппаратах кабель мягкий, в отличие от моего) и кабель даты (кабель даты следует согнуть и поместить в зазор между конденсатором).

Открутите 2 винта под красным кругом — это две строки проводов, соединяющие объектив и материнскую плату.

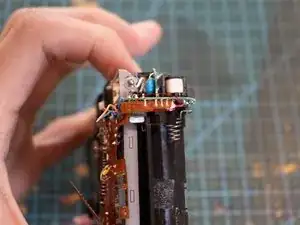

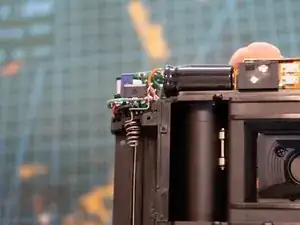

Отпаивайте 5 контактов, подключённых к модулю вспышки.

Отпаивайте отрицательный провод батареи.

Открутите 2 винта.

Отпаивайте положительный провод батареи.

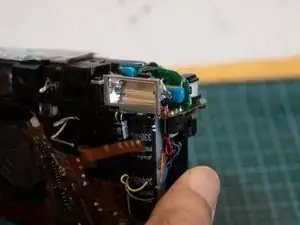

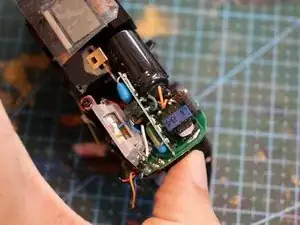

Снимите модуль вспышки/питания.

Открутите винт, помеченный цифрой 5.

Используйте инструмент, чтобы удалить припой с контакта, помеченного номером 6.

Двусторонний скотч слева расположен от 1 до 4.

Сначала аккуратно снимите контакты кнопок 1 и 2 и извлеките их из слота.

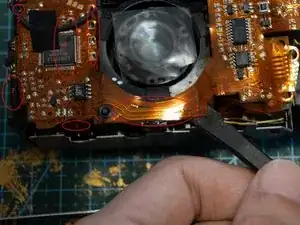

Затем с помощью инструмента аккуратно снимите материнскую плату, помеченную номером 3.

Обратите внимание, что с тыльной стороны материнской платы также есть компоненты — будьте осторожны, чтобы их не повредить.

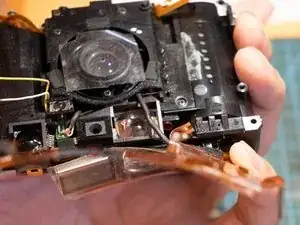

Теперь материнская плата должна быть поднята таким образом.

На этом этапе материнская плата и модуль видоискателя всё ещё соединены вместе, и эту часть разбирать не нужно. Этого достаточно для замены кабеля объектива.

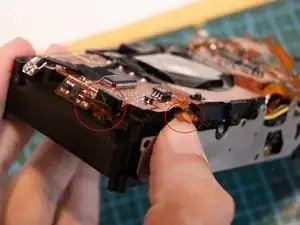

Аккуратно приподнимите ЖК-экран и кнопку затвора с обеих сторон (осторожно с клеем), открутите 2 помеченных винта.

Видоискатель и материнская плата можно полностью снять.

Открутите 6 винтов, обращая внимание на 2 винта сбоку.

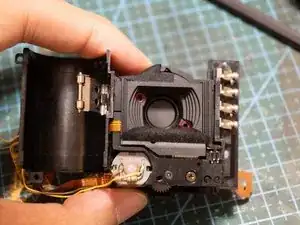

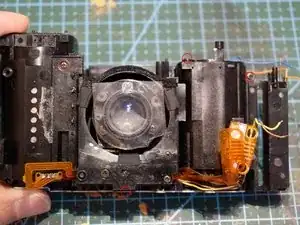

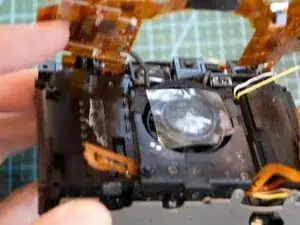

Снимите модуль объектива.

Фото 2: Открутите 2 винта, аккуратно оторвите клей в верхнем левом углу и снимите светозащитный экран.

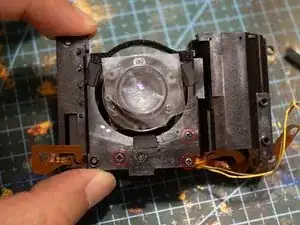

Фото 3: Открутите 3 винта, чтобы снять модуль объектива и затвора.

Это гибкий печатный кабель затвора (FPC).

Используйте режим омметра мультиметра для проверки пяти контактов и золотых пальцев кабеля. Если сопротивление бесконечно, это указывает на разрыв кабеля.

Кроме того, две тонкие проволочки, подключённые к моторчику затвора внизу, должны быть напрямую соединены с золотыми контактами и показывать проводимость.

Учтите исходный изгиб и позицию установки кабеля, закрепите его двусторонним скотчем.

Некоторые детали требуют смазки — нанесите небольшое количество смазки.

Избегайте использования жидких смазочных материалов, чтобы они не проникли в затвор и не вызвали его неисправность.

При сборке следуйте последовательности разборки (рекомендуется записать видео, чтобы впоследствии просмотреть и найти пропущенную информацию, например как уложен провод).

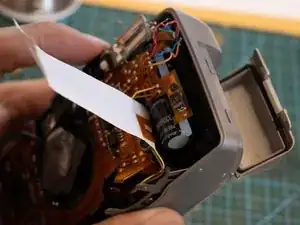

Для ленточного кабеля даты в версии D можно использовать полоску бумаги с клеем на одном конце, чтобы подтянуть его обратно.
