Замена верхней панели Sony α6500

Убедитесь, что камера выключена, переведя переключатель в положение OFF.

Переверните камеру вверх дном.

Сдвиньте фиксатор отсека батареи в положение OPEN, чтобы разблокировать его.

Отодвиньте синюю защёлку в сторону, чтобы освободить батарею.

Извлеките освобождённую батарею из отсека.

Чтобы получить доступ к задней части камеры, снимите винты, крепящие петлю ЖК‑экрана к корпусу камеры.

Снимите четыре винта JIS 000 длиной 3 мм.

Снимите один винт JIS 00 длиной 3 мм.

После демонтажа петли экрана будьте осторожны, чтобы не порвать чёрную ленточную шлейф‑перемычку, соединяющую экран с корпусом камеры.

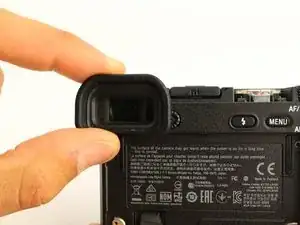

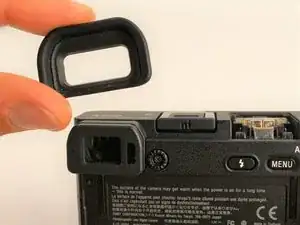

Возьмитесь за наглазник видоискателя; сдвиньте его вверх и снимите с видоискателя.

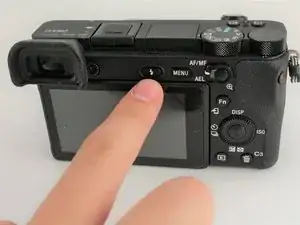

Нажмите кнопку подъёма вспышки на задней панели камеры.

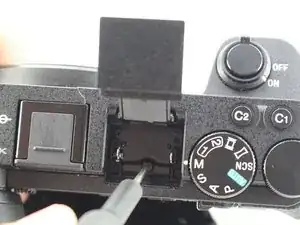

Снимите один винт JIS 00 длиной 5 мм изнутри отсека вспышки.

Снимите один винт JIS 00 длиной 4 мм.

Для снятия верхней панели камеры сначала необходимо снять заднюю часть.

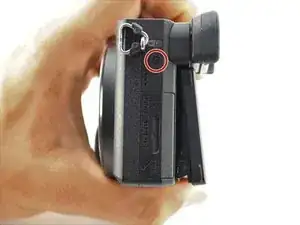

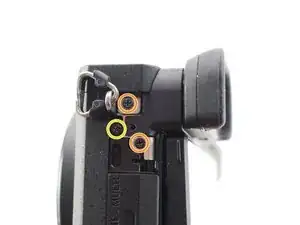

Снимите винт JIS 00 длиной 2,5 мм с боковой стороны камеры рядом с видоискателем.

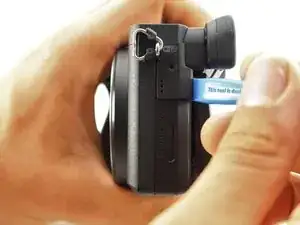

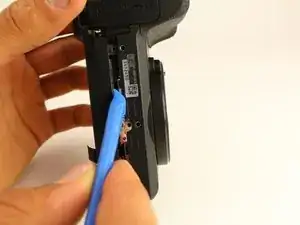

Используйте инструмент для вскрытия, чтобы отжать небольшую крышку.

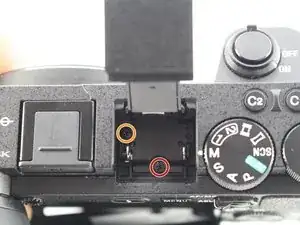

Снимите два винта JIS 00 длиной 2,5 мм, находящиеся под крышкой.

Снимите винт JIS 00 длиной 5 мм, находящийся под крышкой.

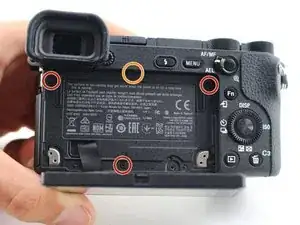

Снимите три винта JIS 0 длиной 2,5 мм с задней стороны камеры.

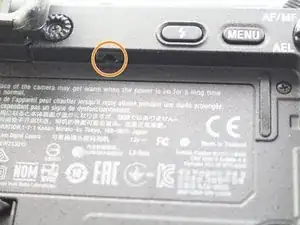

Снимите один винт JIS 00 длиной 4 мм с нижней стороны кромки, нависающей над задней частью камеры.

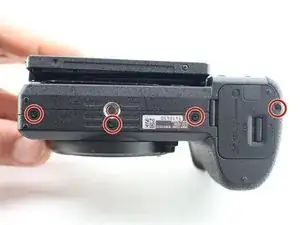

Снимите четыре винта JIS 0 длиной 4 мм с нижней части камеры.

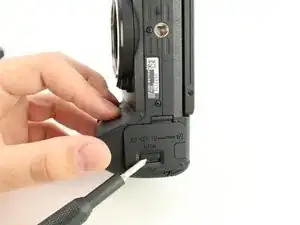

Переведите переключатель блокировки батареи в положение открыто и откройте отсек батареи.

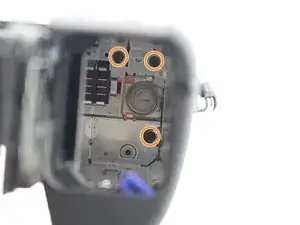

Снимите три винта JIS 00 длиной 2,5 мм с верхней части отсека батареи.

Вам может понадобиться более длинная или более тонкая отвёртка, чтобы добраться до винтов в отсеке батареи.

Используйте пластиковый инструмент для вскрытия, чтобы начать отщёлкивать заднюю панель камеры со стороны.

Продолжайте ослаблять заднюю панель, пока не сможете открыть её снизу.

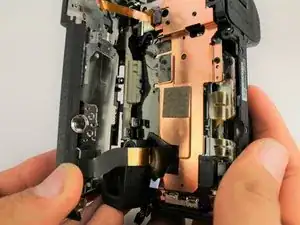

Откройте заднюю панель камеры.

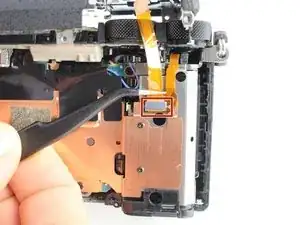

С помощью пинцета снимите два ленточных разъёма, расположенных под задней панелью. Один соединяет ЖК‑дисплей, другой — правую сторону за отсеком батареи.

Ленточные разъёмы легко рвутся. Беритесь за пластиковые концы (не за ленту) при снятии.

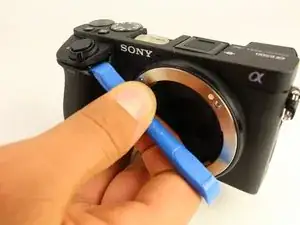

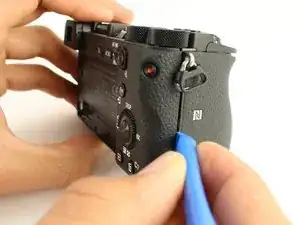

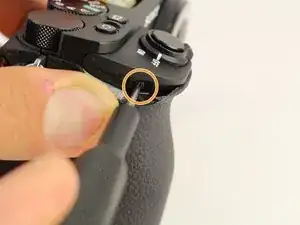

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть резиновую накладку вокруг ручки вниз минимум на 1 см.

Клей, удерживающий резиновую накладку, должен быть достаточно прочным, чтобы приклеить её обратно после сборки. Если нет, возможно, потребуется клей для повторного приклеивания.

Снимите один винт JIS 000 длиной 3 мм, находящийся под резиновой накладкой с правой стороны.

Снимите один винт JIS 000 длиной 4 мм с левой стороны.

Последние винты, удерживающие верхнюю панель, доступны после снятия задней части камеры.

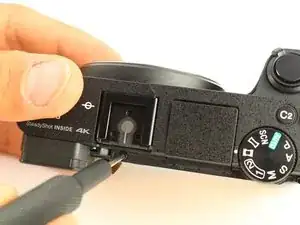

Снимите один винт JIS 00 длиной 2,5 мм сверху рядом с креплением вспышки.

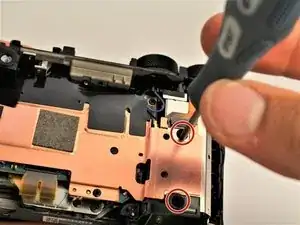

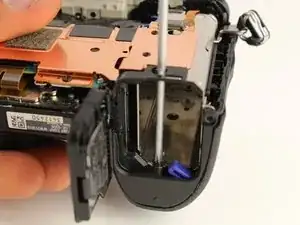

Вставьте длинную тонкую отвёртку JIS 00 через два отверстия в отсек батареи; снимите два винта JIS 00 длиной 5 мм, находящиеся внутри него.

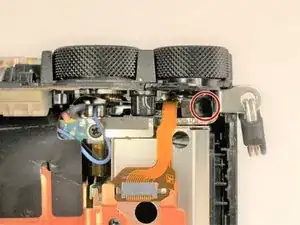

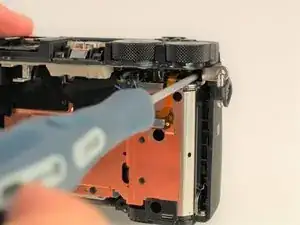

Используя длинную тонкую отвёртку, снимите один винт JIS 00 длиной 5 мм внутри камеры, доступный под дисками с задней стороны.

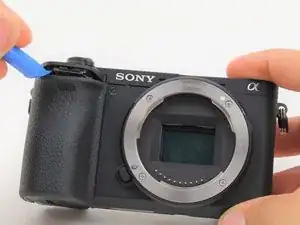

Используйте пластиковый приспособление для вскрытия, чтобы аккуратно приподнять узел кнопки затвора.

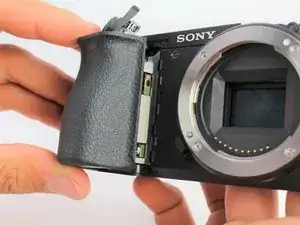

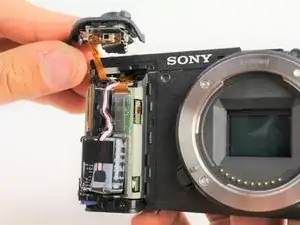

Схватите переднюю рукоятку сверху и снизу и снимите её. Она должна легко сниматься, когда кнопка затвора отведена в сторону.

Кнопка затвора всё ещё будет подключена одним ленточным кабелем после снятия передней рукоятки.

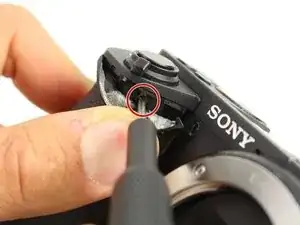

Удалите один винт JIS 00 длиной 2,5 мм с места, где был узел кнопки затвора.

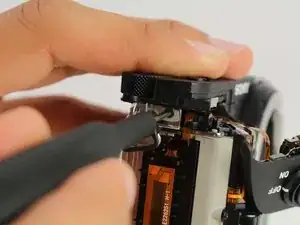

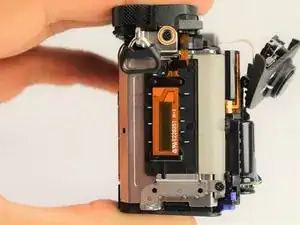

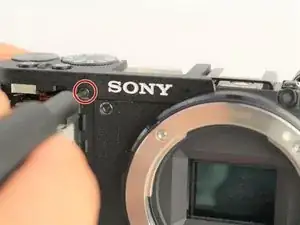

Удалите один винт JIS 00 длиной 3 мм с боковой стороны камеры.

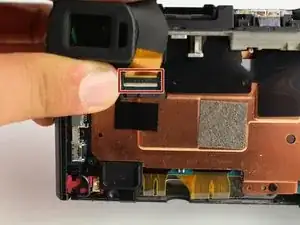

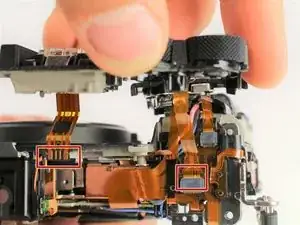

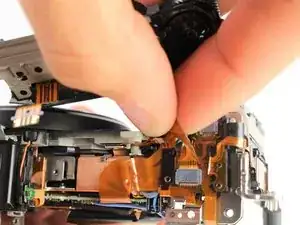

Осторожно отключите два ленточных разъёма, соединяющие верхнюю сборку с остальной частью камеры.
