Замена материнской платы Sony α6500

Убедитесь, что питание камеры выключено, установив переключатель в положение OFF.

Переверните камеру вниз экраном.

Сдвиньте замок отсека батареи в положение OPEN, чтобы разблокировать его.

Отодвиньте синий рычажок в сторону, чтобы освободить батарею.

Извлеките освобождённую батарею из отсека.

Чтобы получить доступ к задней части камеры, снимите винты, крепящие шарнир ЖК-экрана к корпусу камеры.

Снимите четыре винта JIS 000 длиной 3 мм.

Снимите один винт JIS 00 длиной 3 мм.

После снятия шарнира экрана будьте осторожны, чтобы не порвать чёрную ленточную клемму, соединяющую экран с корпусом камеры.

Возьмитесь за наглазник видоискателя; сдвиньте его вверх и снимите с видоискателя.

Нажмите кнопку подъёма вспышки на задней панели камеры.

Снимите один винт JIS 00 длиной 5 мм изнутри отсека вспышки.

Снимите один винт JIS 00 длиной 4 мм.

Чтобы снять верхнюю часть корпуса камеры, сначала необходимо снять заднюю панель.

Снимите винт JIS 00 длиной 2.5 мм с боку камеры рядом с видоискателем.

Используйте инструмент для вскрытия, чтобы поддеть и снять маленькую крышку.

Снимите два винта JIS 00 длиной 2.5 мм, расположенные под крышкой.

Снимите винт JIS 00 длиной 5 мм, расположенный под крышкой.

Снимите три винта JIS 0 длиной 2.5 мм с задней поверхности камеры.

Снимите один винт JIS 00 длиной 4 мм с нижней стороны выступа, нависающего над задней частью камеры.

Снимите четыре винта JIS 0 длиной 4 мм с нижней части камеры.

Переключите замок батареи в положение открытия и откройте отсек для батареи.

Снимите три винта JIS 00 длиной 2.5 мм с верхней части отсека для батареи.

Вам может потребоваться более длинная или более тонкая отвёртка, чтобы добраться до винтов в отсеке для батареи.

Используйте пластиковый инструмент для вскрытия, чтобы начать поддевать заднюю панель камеры сбоку.

Продолжайте ослаблять заднюю панель, пока не сможете открыть её снизу.

Откройте заднюю панель камеры.

С помощью пинцета отсоедините две ленточные клеммы, расположенные под задней панелью. Одна подключена к ЖК-дисплею, а другая — к правой стороне за отсеком для батареи.

Ленточные клеммы легко рвутся. При снятии захватывайте пластиковые концы (не ленту).

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть резиновую накладку вокруг рукоятки не менее чем на 1 см.

Клей, удерживающий резиновую накладку, должен быть достаточно прочным, чтобы вернуть её на место после работы. Если нет, возможно, потребуется клей для повторного приклеивания.

Снимите один винт JIS 000 длиной 3 мм, расположенный под резиновой накладкой справа.

Снимите один винт JIS 000 длиной 4 мм слева.

Последние винты, удерживающие верхнюю часть, доступны после снятия задней панели камеры.

Снимите один винт JIS 00 длиной 2.5 мм сверху рядом с креплением вспышки.

Вставьте длинную тонкую отвёртку JIS 00 через два отверстия в отсек для батареи; снимите два винта JIS 00 длиной 5 мм, находящихся внутри.

Используйте длинную тонкую отвёртку, чтобы снять один винт JIS 00 длиной 5 мм внутри камеры, доступный снизу от дисков, со стороны задней панели.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять блок кнопки спуска затвора.

Схватите переднюю рукоятку сверху и снизу и снимите её. Она должна легко сниматься при отведённой в сторону кнопке спуска затвора.

После снятия передней рукоятки кнопка спуска затвора всё ещё будет соединена одним ленточным кабелем.

Удалите один винт JIS 00 длиной 2,5 мм с места, где был блок кнопки спуска затвора.

Удалите один винт JIS 00 длиной 3 мм со стороны корпуса камеры.

Осторожно отключите два ленточных разъёма, соединяющих верхнюю сборку с остальной частью корпуса камеры.

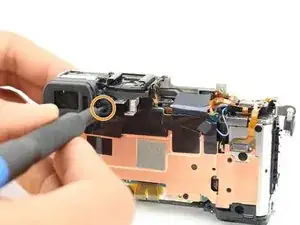

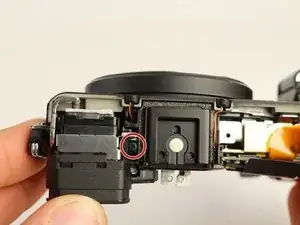

Сверху камеры удалите один винт JIS 00 длиной 4 мм.

Удалите один винт JIS 00 длиной 5 мм и пластиковую втулку вокруг него.

Снимите защитную крышку видоискателя.

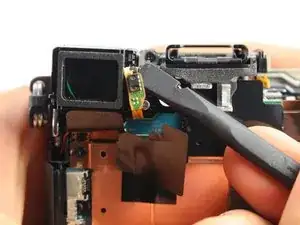

Используйте лопатку, чтобы отжать датчик освещённости от боковой стороны видоискателя.

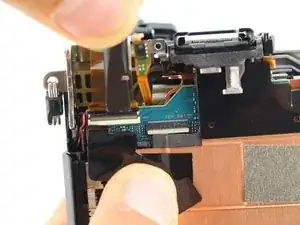

При отжатии датчика выгибайте его снизу.

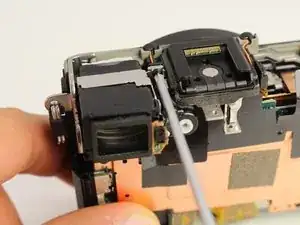

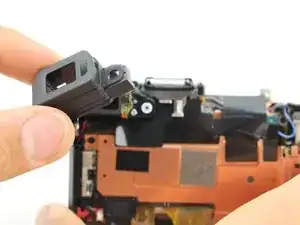

Удалите один винт JIS 000 длиной 2,5 мм на боковой стороне видоискателя, чтобы освободить его.

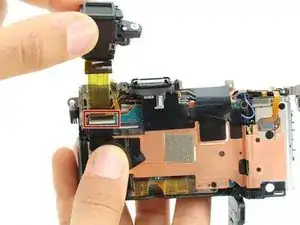

Поднимите видоискатель и отогните язычок, чтобы освободить ленточный провод в месте его подключения к плате.

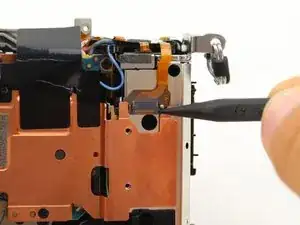

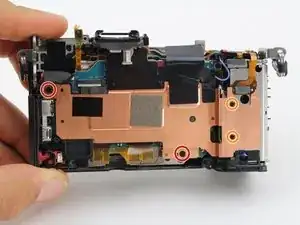

Удалите два винта JIS 00 длиной 2,5 мм с левой стороны и снизу медной экранировки.

Удалите два винта JIS 000 длиной 2 мм с правой стороны медной экранировки.

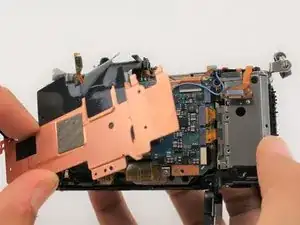

Снимите всю медную экранирующую деталь.

При установке экрана убедитесь, что выложили вырез для ленточного провода под защёлками, предназначенными для его фиксации.

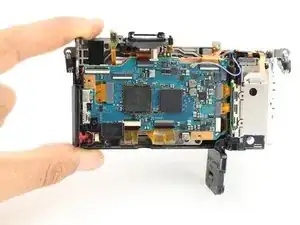

Теперь у вас открыт доступ к материнской плате. Следующий шаг — снять все ленточные провода, подключённые к ней.

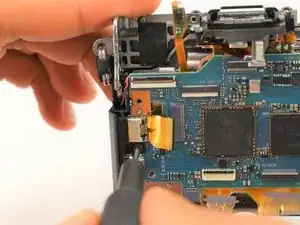

Удалите один винт JIS 00 длиной 4 мм, фиксирующий пластиковую распорку в левом нижнем углу материнской платы.

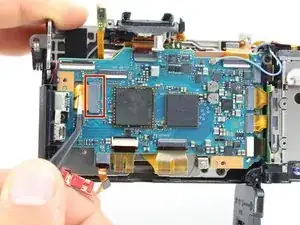

Используйте пинцет, чтобы аккуратно вытащить первый ленточный провод с левой стороны материнской платы.

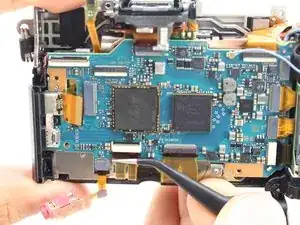

Используйте лопатку, чтобы приподнять язычок, фиксирующий ленточные провода внизу материнской платы, затем вытащите их пинцетом.

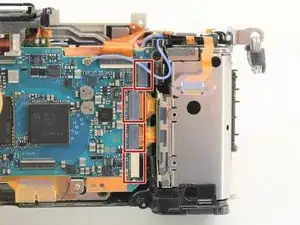

Осторожно используйте пинцет, чтобы удалить четыре ленточных провода на правой стороне материнской платы.

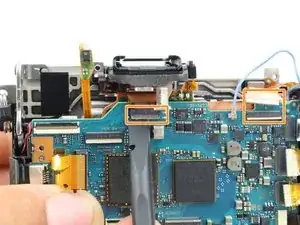

Удалите последние два ленточных провода в верхней части материнской платы, приподняв фиксирующий язычок и вытянув их.

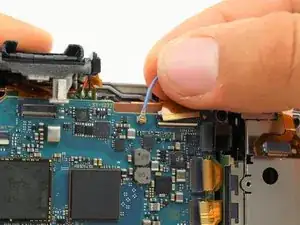

Поднимите с платы синий коаксиальный кабель.

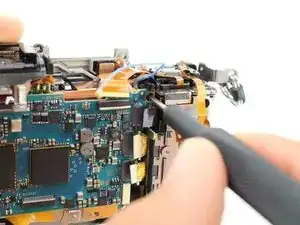

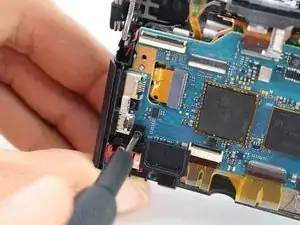

Удалите один винт JIS 00 длиной 4 мм в верхнем правом углу материнской платы и ещё один в крайнем левом углу.

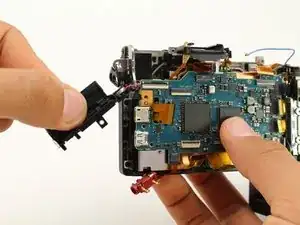

Снимите пластиковый кожух портов питания и HDMI.

Конденсаторы вспышки, подключённые к жёлтой жгутовой проводке, содержат опасное количество накопленного заряда. Вы должны безопасно разрядить их прежде чем продолжать. Используйте инструмент для разрядки конденсаторов.

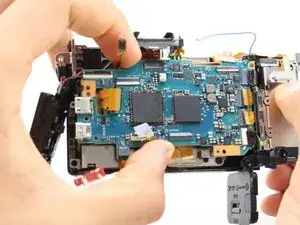

Возьмите материнскую плату за стороны и приподнимите её. Она всё ещё подключена двумя проводами в правом нижнем углу.

Снимите ленточный провод на нижней стороне пинцетом.

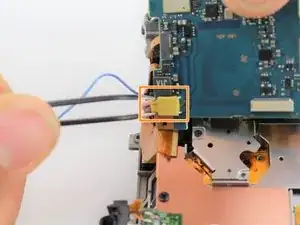

После разрядки конденсаторов выньте жёлтый жгут проводки с помощью пинцета.

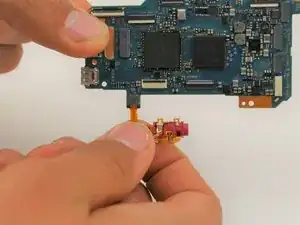

Отключите ленточный провод, соединяющий порт питания с платой.
