Замена аккумулятора Vivitar DVR 781HD
Это руководство содержит инструкции по извлечению внутреннего аккумулятора из видеокамеры 781HD DVR. Замена аккумулятора требует пайки и удаления заливки с клемм. Это руководство следует выполнять только при уверенных навыках пайки на небольших электронных платах.
Шаг 1
Разместите камкордер объективом вверх на чистой рабочей поверхности.
Удалите два винта с крестообразной шлицевой головкой #1 длиной 4 мм, удерживающие панель переключателя. Поверните устройство на 180 градусов и повторите для винтов с противоположной стороны.
Шаг 2
Вставьте пластиковый инструмент для раскрытия в зазор между передней и задней частями корпуса и приложите небольшое усилие, чтобы защёлки раскрылись.
Шаг 3
Проводите пластиковым инструментом вдоль шва и прикладывайте усилие на каждом участке, чтобы отделить переднюю панель от задней панели и материнской платы.
Аккумулятор прикреплён к передней половине корпуса двухсторонним скотчем. Аккуратно оторвите его пальцем, стараясь не повредить аккумулятор.
Шаг 4
С помощью отвертки P1 открутите 4 мм винты, крепящие материнскую плату в корпусе.
Шаг 5
Осторожно приподнимите материнскую плату, держась за её края.
Шаг 6

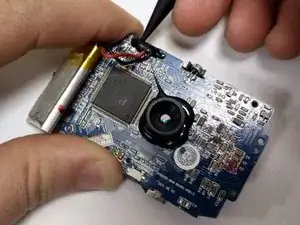

Контакты аккумулятора усилены чёрной заливочной массой. Аккуратно отоприте её пластиковым лопаточником.
Будьте очень осторожны на этом шаге, так как чрезмерное усилие может повредить материнскую плату или находящиеся на ней компоненты.
Шаг 7

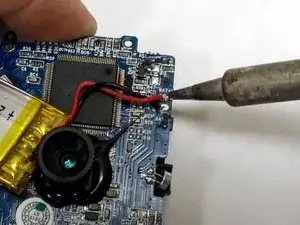

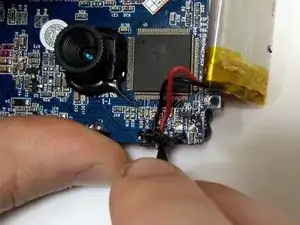

Расплавьте припой на контактах аккумулятора паяльником и аккуратно оттяните провода аккумулятора.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
