Замена вспышки Sony α6500

Убедитесь, что камера выключена, установив переключатель в положение ВЫКЛ.

Переверните камеру вниз дном.

Сдвиньте замок батарейного отсека в положение ОТКРЫТО, чтобы разблокировать его.

Сдвиньте синий рычажок в сторону, чтобы освободить батарею.

Извлеките освобожденную батарею из отсека.

Чтобы получить доступ к задней части камеры, удалите винты, крепящие петлю ЖК-экрана к корпусу камеры.

Удалите четыре винта JIS 000 длиной 3 мм.

Удалите один винт JIS 00 длиной 3 мм.

После демонтажа петель экрана будьте осторожны, чтобы не порвать черный проводной лоток, соединяющий экран с корпусом камеры.

Сожмите окуляр видоискателя; сдвиньте его вверх и снимите с видоискателя.

Нажмите кнопку всплывающей вспышки на задней панели камеры.

Удалите один винт JIS 00 длиной 5 мм из внутренней части отсека для вспышки.

Удалите один винт JIS 00 длиной 4 мм.

Чтобы снять верхнюю часть камеры, сначала необходимо снять заднюю.

Удалите винт JIS 00 длиной 2,5 мм со стороны камеры рядом с видоискателем.

Используйте инструмент для открытия, чтобы приподнять небольшую крышку.

Удалите два винта JIS 00 длиной 2,5 мм из под крышки.

Удалите один винт JIS 00 длиной 5 мм из под крышки.

Удалите три винта JIS 0 длиной 2,5 мм с задней стороны камеры.

Удалите один винт JIS 00 длиной 4 мм с нижней стороны края, выступающего за заднюю часть камеры.

Удалите четыре винта JIS 0 длиной 4 мм с нижней части камеры.

Переверните переключатель замка батареи, чтобы открыть, и откройте отсек батареи.

Удалите три винта JIS 00 длиной 2,5 мм с верхней части отсека для батареи.

Возможно, вам потребуется более длинная или тонкая отвертка, чтобы достать винты в отсеке для батареи.

Используйте пластиковый инструмент для открытия, чтобы начать приоткрывать заднюю часть камеры сбоку.

Продолжайте ослаблять заднюю часть, пока не сможете открыть ее снизу.

Откройте заднюю часть камеры.

Используйте пинцет, чтобы извлечь два соединителя-ленту под задней панелью. Один соединяет ЖК-дисплей, а другой соединяет правую сторону за отсеком для батареи.

Соединители-ленты могут легко порваться. Держитесь за пластиковые концы (не за ленту) при удалении.

Используйте пластиковый инструмент для открытия, чтобы отогнуть резиновую накладку вокруг ручки как минимум на 1 см.

Клей, удерживающий резиновую накладку, должен быть достаточно прочным, чтобы приклеиться обратно, когда вы закончите. В противном случае вам может понадобиться клей для повторного приклеивания.

Удалите один винт JIS 000 длиной 3 мм под резиновой накладкой с правой стороны.

Удалите один винт JIS 000 длиной 4 мм с левой стороны.

Последние винты, удерживающие верхнюю часть, можно получить, когда задняя часть камеры удалена.

Удалите один винт JIS 00 длиной 2,5 мм сверху рядом с креплением вспышки.

Вставьте длинную, тонкую отвертку JIS 00 через два отверстия и в отсек для батареи; удалите два винта JIS 00 длиной 5 мм внутри него.

Используйте длинную тонкую отвертку, чтобы удалить один винт JIS 00 длиной 5 мм внутри камеры, доступный снизу под колесами со спины.

Используйте пластиковый инструмент для открытия, чтобы аккуратно поднять сборку кнопки затвора.

Удерживайте переднюю ручку сверху и снизу и извлеките её. Она должна легко сняться, когда кнопка затвора убрана в сторону.

Кнопка затвора все еще будет подключена одним шлейфом после снятия передней ручки.

Удалите один винт JIS 00 размером 2,5 мм из места, где ранее была сборка кнопки затвора.

Удалите один винт JIS 00 размером 3 мм со стороны камеры.

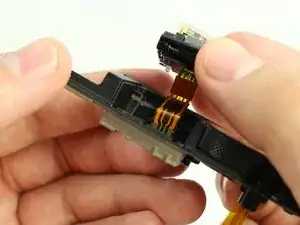

Аккуратно отключите два шлейфа, соединяющих верхнюю сборку с остальной частью камеры.

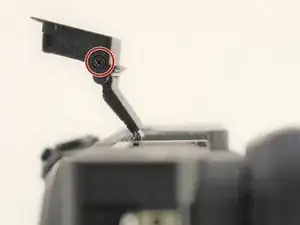

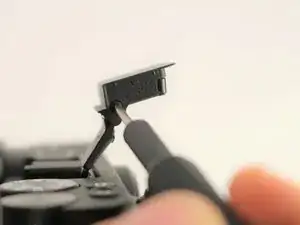

Удалите один винт JIS 00 размером 3 мм с каждой стороны вспышки.

Снимите корпус вспышки.

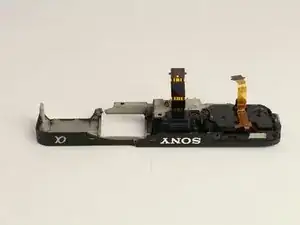

Поместите верхнюю часть камеры вниз.

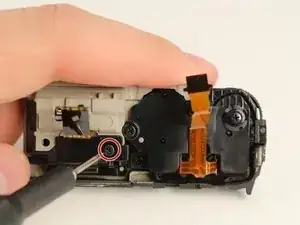

Удалите один винт JIS 00 размером 2,5 мм.

Удалите вспышку с верхней части камеры.

Отщелкните пластиковую крышку над шлейфом на вспышке.

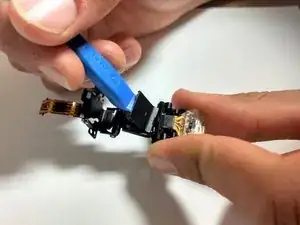

Используйте лопатку, чтобы ослабить клей, удерживающий шлейф под основанием вспышки.

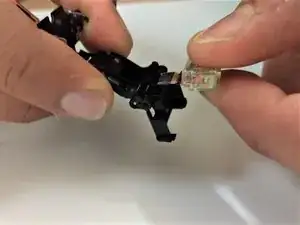

Извлеките лампу вспышки и шлейф для замены.
