Замена считывателя карт памяти Sony α6500

Убедитесь, что камера выключена, установив переключатель в положение OFF.

Переверните камеру вверх дном.

Сдвиньте фиксатор отсека батареи в положение OPEN, чтобы разблокировать его.

Отодвиньте синюю защёлку в сторону, чтобы освободить батарею.

Достаньте освободившуюся батарею из отсека.

Чтобы получить доступ к задней части камеры, снимите винты, крепящие петлю ЖК-экрана к корпусу камеры.

Снимите четыре винта JIS 000 длиной 3 мм.

Снимите один винт JIS 00 длиной 3 мм.

После демонтажа петли экрана будьте осторожны, чтобы не порвать чёрную ленточную шлейфовую проводку, соединяющую экран с корпусом камеры.

Возьмитесь за глазную резинку видоискателя; сдвиньте её вверх и снимите с видоискателя.

Нажмите кнопку выдвижения вспышки на задней части камеры.

Удалите один винт JIS 00 длиной 5 мм из отсека вспышки.

Удалите один винт JIS 00 длиной 4 мм.

Чтобы снять верхнюю крышку камеры, сначала необходимо снять заднюю панель.

Снимите винт JIS 00 длиной 2,5 мм с боковой стороны камеры рядом с видоискателем.

Используйте инструмент для вскрытия, чтобы поддеть маленькую крышку.

Снимите два винта JIS 00 длиной 2,5 мм, находящиеся под крышкой.

Снимите винт JIS 00 длиной 5 мм, находящийся под крышкой.

Удалите три винта JIS 0 длиной 2,5 мм с задней стороны корпуса камеры.

Удалите один винт JIS 00 длиной 4 мм с нижней стороны выступа, нависающего над задней частью камеры.

Удалите четыре винта JIS 0 длиной 4 мм с нижней части камеры.

Переведите переключатель блокировки батареи в положение открыто и откройте отсек батареи.

Удалите три винта JIS 00 длиной 2,5 мм с верхней части отсека батареи.

Вам может понадобиться более длинная или более тонкая отвертка, чтобы добраться до винтов в отсеке батареи.

Используйте пластиковый инструмент для вскрытия, чтобы начать поддевать заднюю панель камеры со стороны.

Продолжайте ослаблять панель, пока не сможете открыть её снизу.

Откройте заднюю панель камеры.

С помощью пинцета снимите два ленточных разъёма, находящихся под задней панелью. Один подключён к ЖК-дисплею, другой — к правой стороне за отсеком батареи.

Ленточные разъёмы легко рвутся. Захватывайте пластиковые концевые части (не ленту) при снятии.

Используйте пластиковый инструмент для вскрытия, чтобы отодрать резиновую накладку на рукояти по крайней мере на 1 см.

Клей, удерживающий резиновую накладку, должен быть достаточно прочным, чтобы прикрепиться обратно после работы. Если нет, возможно, потребуется клей для повторного приклеивания.

Удалите один винт JIS 000 длиной 3 мм, находящийся под резиновой накладкой с правой стороны.

Удалите один винт JIS 000 длиной 4 мм с левой стороны.

Последние винты, удерживающие верхнюю крышку, становятся доступны после снятия задней панели камеры.

Удалите один винт JIS 00 длиной 2,5 мм с верхней части рядом с посадочным местом вспышки.

Вставьте длинную тонкую отвертку JIS 00 через два отверстия в отсек батареи; удалите два винта JIS 00 длиной 5 мм, находящихся внутри.

Используйте длинную тонкую отвертку, чтобы удалить один винт JIS 00 длиной 5 мм внутри камеры, доступный снизу от ручек управления с задней стороны.

Используйте пластиковый инструмент для открывания, чтобы осторожно приподнять узел кнопки спуска затвора.

Схватите переднюю рукоятку сверху и снизу и снимите её. Она должна легко сниматься при отведённой кнопке затвора.

После снятия передней рукоятки кнопка затвора останется прикреплённой одним ленточным кабелем.

Удалите один винт JIS 00 длиной 2,5 мм с места, где находился узел кнопки затвора.

Удалите один винт JIS 00 длиной 3 мм с боковой стороны камеры.

Осторожно отключите два ленточных разъёма, соединяющие верхний узел с остальной частью камеры.

Сверху камеры удалите один винт JIS 00 длиной 4 мм.

Удалите один винт JIS 00 длиной 5 мм и пластиковую втулку вокруг него.

Снимите защитную крышку видоискателя.

Используйте лопаточку, чтобы отжать датчик освещённости с боковой стороны видоискателя.

При отщёлкивании датчика выгибайте его снизу.

Удалите один винт JIS 000 длиной 2,5 мм на боковой стороне видоискателя, чтобы освободить его.

Поднимите видоискатель и отогните защёлку вверх, чтобы освободить ленточный провод, где он соединён с материнской платой.

Удалите два винта JIS 00 длиной 2,5 мм с левой стороны и снизу медной защиты.

Удалите два винта JIS 000 длиной 2 мм с правой стороны медной защиты.

Снимите весь медный защитный экран.

При установке защиты убедитесь, что прорезь для ленточного провода расположена под защёлками, предназначенными для его удержания.

Теперь вы получили доступ к материнской плате. Следующим шагом является снятие всех ленточных проводов, подключённых к ней.

Удалите один винт JIS 00 длиной 4 мм, удерживающий пластиковую распорку в нижнем левом углу материнской платы.

Используйте пинцет, чтобы аккуратно вытащить первый ленточный провод с левой стороны материнской платы.

Используйте лопаточку, чтобы отогнуть защёлку, фиксирующую ленточные провода внизу материнской платы, затем извлеките их пинцетом.

Осторожно с помощью пинцета снимите четыре ленточных провода с правой стороны материнской платы.

Снимите последние два ленточных провода в верхней части материнской платы, отогнув фиксирующую защёлку и вытащив их.

Поднимите с платы синий коаксиальный кабель.

Удалите один винт JIS 00 длиной 4 мм в верхнем правом углу материнской платы и ещё один с крайнего левого края.

Снимите пластиковый корпус разъёмов питания и HDMI.

Конденсаторы вспышки, подключённые к жёлтой жгутовой проводке, содержат опасный запас заряда. Перед продолжением необходимо безопасно их разрядить. Используйте инструмент для разрядки конденсаторов.

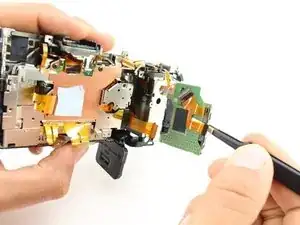

Возьмите материнскую плату за стороны и поднимите её. Она всё ещё соединена двумя проводами в нижнем правом углу.

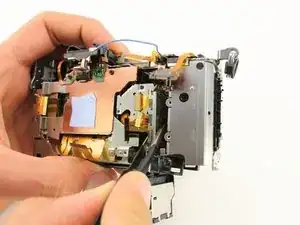

Снимите ленточный провод снизу с помощью пинцета.

После разрядки конденсатора извлеките жёлтый жгут проводки с помощью пинцета.

Отключите ленточный провод, соединяющий разъём питания с платой.

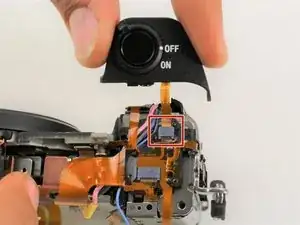

Отключите маленькую ленточную шлейф, находящуюся под кнопкой ВКЛ/ВЫКЛ, и отсоедините узел кнопки от камеры.

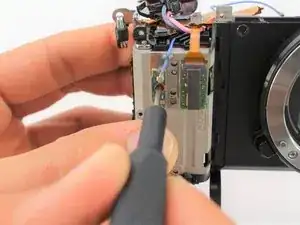

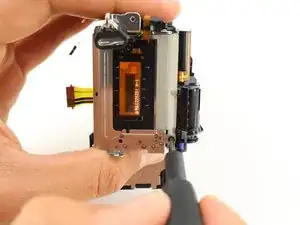

Удалите один винт JIS 000 длиной 2,5 мм с правой стороны рукоятки камеры.

Удалите винт JIS 00 длиной 4 мм с передней части рукоятки и винт JIS 00 длиной 2,5 мм с левой стороны.

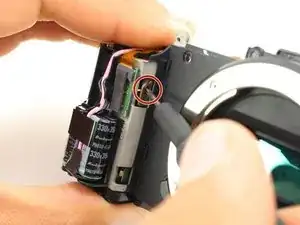

Отогните вверх чёрное крепление конденсатора и удалите винт JIS 00 длиной 2,5 мм, расположенный прямо под ним.

Осторожно снимите маленькую ленточную шлейф там, где была кнопка ВКЛ/ВЫКЛ.

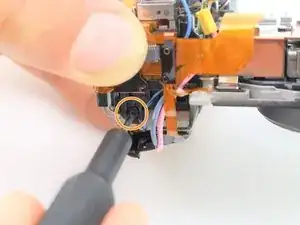

Удалите винт JIS 00 длиной 4 мм, расположенный прямо под маленькой ленточной шлейфой.

Удалите винт JIS 00 длиной 5 мм, расположенный чуть левее основания отсека для батареи.

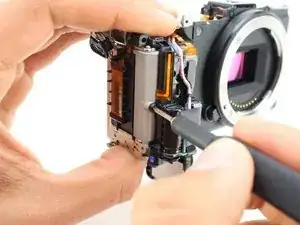

После удаления этого винта ослабьте, но не снимайте, чёрную пластиковую рамку над отсеком для батареи.

Демонтаж считывателя SD-карт может оказаться затруднительным, так как его нужно вывести из пространства между другими компонентами, которые не были удалены.

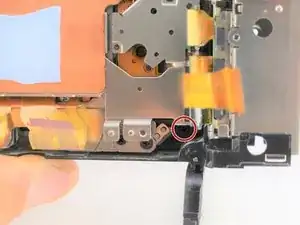

Аккуратно ослабьте серебристый отсек батареи, отделяя его от корпуса камеры.

Используйте пинцет, чтобы извлечь слот SD-карты, расположенный рядом с отсеком батареи.
