Замена ЖК-экрана Sony α6500
Для взаимодействия с камерой и доступа к её функциям важно иметь рабочий ЖК-экран. Если на экране наблюдаются искажения или мерцание, он может быть повреждён и требовать замены. В этом руководстве показано, как разобрать камеру и извлечь ЖК-экран; избегайте порчи плоских шлейфов, оголённых в процессе. При снятии экрана с пластикового каркаса клей, которым он прикреплён, будет разрушен. При желании можно приклеить заменяемый экран к каркасу с помощью любого цианоакрилатного или эпоксидного клея. Для выполнения этого руководства потребуются отвертки JIS 00 и 000, инструменты для вскрытия, лопатка и пинцет.
Шаг 1
Убедитесь, что питание камеры отключено — переведите переключатель в положение OFF.
Шаг 2
Переверните камеру вверх дном.
Сдвиньте фикcатор отсека аккумулятора в положение OPEN, чтобы разблокировать его.
Шаг 3
Оттолкните синюю защёлку в сторону, чтобы освободить аккумулятор.
Шаг 4
Извлеките освободившийся аккумулятор из отсека.
Шаг 5
Чтобы получить доступ к узлу ЖК-экрана, необходимо снять винты, крепящие его петлю к корпусу камеры.

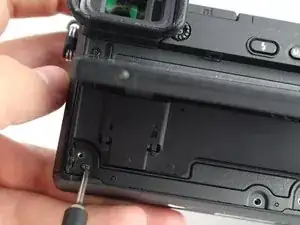

Удалите четыре винта JIS 000 длиной 3 мм.

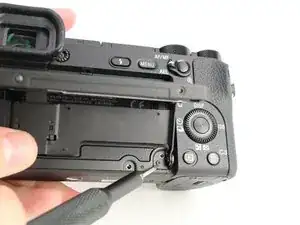

Удалите один винт JIS 00 длиной 3 мм.
После демонтажа петли экрана будьте осторожны, чтобы не порвать чёрную полоску-шлейф, соединяющую экран с корпусом камеры.
Шаг 6

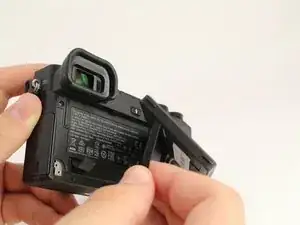

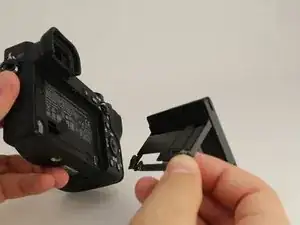

Снимите петлю экрана с камеры.
Осторожно, не порвите чёрный плоский кабель, соединяющий ЖК-экран с основным корпусом камеры. В данном примере кабель был перерезан для демонстрации.
Шаг 7
Откиньте ЖК-экран вверх.

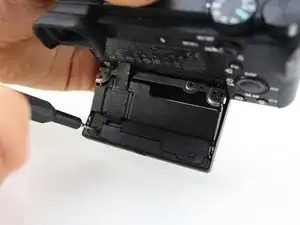

Удалите два винта JIS 000 длиной 2 мм на нижнем крае.
Шаг 8
Опустите ЖК-экран вниз, чтобы получить доступ к задней стороне.

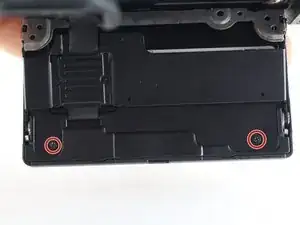

Удалите два винта JIS 000 длиной 2 мм, чтобы освободить заднюю панель экрана.
Шаг 9

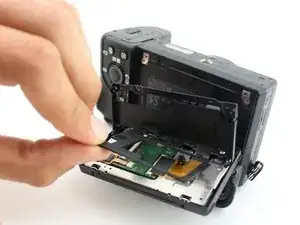

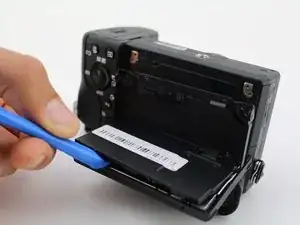

Используйте инструмент для вскрытия, чтобы поддеть и снять заднюю панель.
Снимите чёрную пластиковую распорку, лежащую поверх печатной платы.
Шаг 10

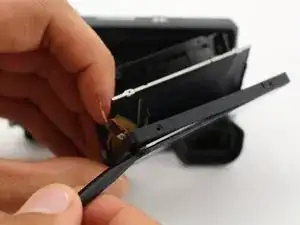

Аккуратно отсоедините три плоских шлейфа от печатной платы с помощью пинцета.
Скорее всего, придётся немного покачивать шлейфы, прежде чем они выйдут.
Шлейфы очень легко рвутся; захватывайте чёрный пластиковый участок пинцетом на двух верхних шлейфах, а не оранжевые провода.
Шаг 11
Проведите лопаткой по всем сторонам пластикового каркаса экрана, аккуратно разрушая клей.

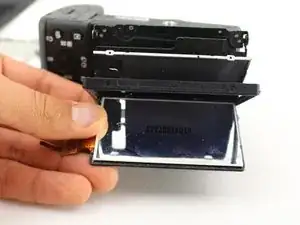

Извлеките экран из камеры, поддев его.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
