Замена ЖК-экрана Sony SLT-A57
В этом руководстве мы научим Вас правильно заменить ЖК-экран на Sony SLT-A57. Этот ремонт необходим, когда текущий ЖК-экран поврежден и его нужно заменить на новый. При замене ЖК-экрана Вы можете ожидать, что проблемы с дисплеем, такие как царапины или трещины, будут разрешены. Не требуются специальные навыки для замены ЖК-экрана, достаточно базовых инструментов. Хотя процесс несколько сложный, если Вы правильно выполните инструкции, замена может быть выполнена эффективно и без ошибок.
Шаг 1

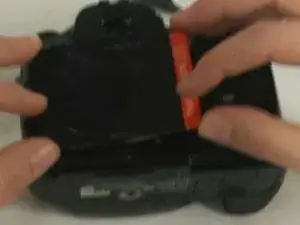

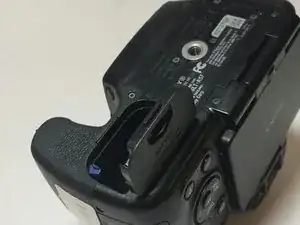

Достаньте батарею из нижней части камеры.
Шаг 2

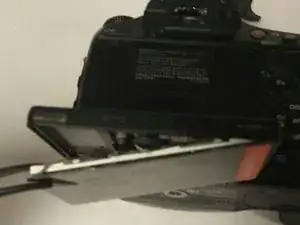

Осторожно подденьте ЖК-экран от пластикового корпуса, начиная с верхнего края экрана (верхний край находится на левой стороне камеры при удерживании). После верхней части потяните нижнюю часть экрана, чтобы не повредить желтые гибкие кабели, расположенные ближе к нижнему краю.
При снятии сломанного экрана будьте внимательны, чтобы не повредить тонкую липкую ленту, которая удерживает дисплей в корпусе, так как Вам нужно будет перенести эту ленту на новый экран.
Осторожно отключите два маленьких желтых гибких кабеля от нижнего края печатной платы.
Шаг 3

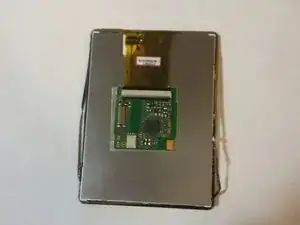

Осторожно снимите тонкую липкую ленту, окружающую старый дисплей, и перенесите ее на новый.
Отключите широкий желтый гибкий кабель от печатной платы.
Осторожно отлепите печатную плату от старого дисплея. Избегайте контакта с липкой поверхностью.
Подключите широкий желтый гибкий кабель к новому дисплею. Не приклеивайте печатную плату пока.
Наклоните гибкий кабель и печатную плату от дисплея, затем снова подключите два маленьких гибких кабеля, идущих от пластикового корпуса.
Шаг 4
Осторожно прижимая печатную плату к задней части нового дисплея, не отключая гибкие кабели, аккуратно разместите новый экран на камере, обращая экран наружу.
Тщательно, но аккуратно проведите по краю нового дисплея, чтобы убедиться, что липкая лента надежно удерживает экран в корпусе.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
