Замена видоискателя Nikon D5000

Дверца отсека батареи снята для наглядности, но это не обязательно. См. это руководство для инструкции по её снятию.

Открутите восемь винтов Phillips #00 на задней панели:

Два винта 2.5x6 мм над экраном.

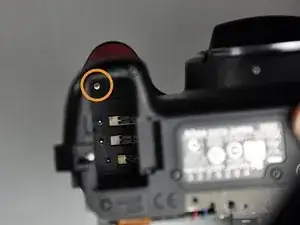

Один винт 3x6 мм в верхней части каждой стороны (всего два; показана правая сторона).

Один винт 3x7.5 мм в нижней части каждой стороны (всего два).

Два винта 3x4.5 мм внизу.

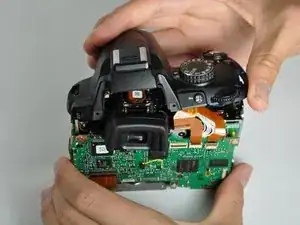

Поднимите заднюю панель вверх, затем откиньте её назад. Она всё ещё держится на двух кабелях.

Это действие также освободит крышку разъёма слева. Отложите её пока в сторону, но не забудьте установить обратно позже.

Отключите ленточный кабель, подняв чёрную защёлку вверх, затем вытянув кабель.

Эта процедура применяется ко всем ленточным кабелям в D5000.

Вытащите другой разъём, подняв его пинцетом или поддев. Также хорошо подходят ногти.

Видоискатель удерживается верхней частью корпуса. Чтобы получить к нему доступ, необходимо снять весь пластиковый корпус. Каждая деталь (задняя, нижняя, передняя, верхняя) частично фиксирует следующую.

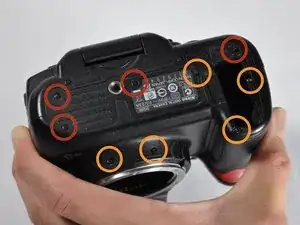

Снимите девять винтов Phillips #00 на нижней панели:

Четыре чёрных винта 3x3 мм.

Пять чёрных винтов 3x6 мм.

Один винт 3x6 мм скрыт под крышкой сетевого адаптера.

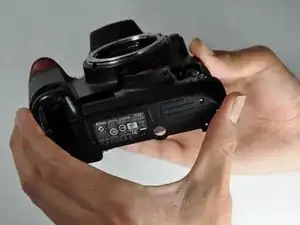

Снимите нижнюю крышку.

Далее снимается передняя панель. Её держат шесть винтов.

Начните со снятия четырёх винтов Phillips #00 в верхней части панели:

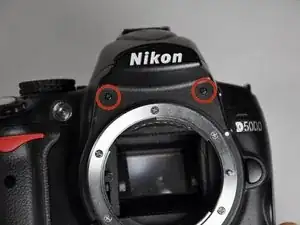

Два чёрных винта 2.5x4.5 мм над байонетом объектива.

Два чёрных винта 2.5x4.5 мм под вспышкой (это тот же тип винта, что и на предыдущем шаге).

Удалите ещё два винта Phillips #00 с нижней части камеры:

Один серебристый винт 3x4.5 мм у правого края.

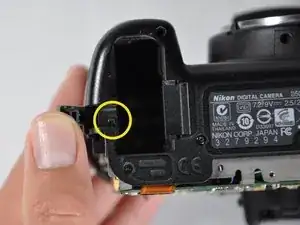

Один серебристый винт 3x4.5 мм в отсеке батареи.

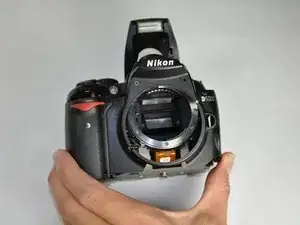

Поднимите переднюю панель и снимите её.

Далее — верхняя панель. Она крепится четырьмя винтами Phillips #00:

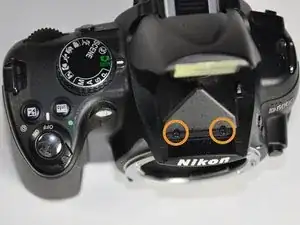

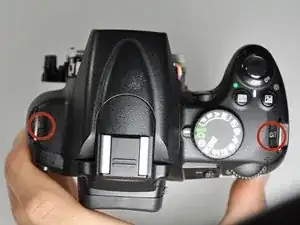

Два чёрных винта 3x3.5 мм, по одному у каждого ушка для ремня.

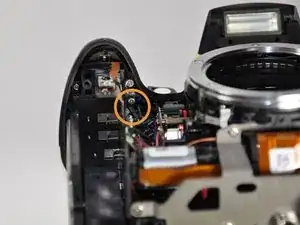

Один серебристый винт 3x5 мм на внутренней стороне панели, примерно там, где находится кнопка «Info». Это нижний из двух винтов в этой области и расположен дальше назад в корпусе.

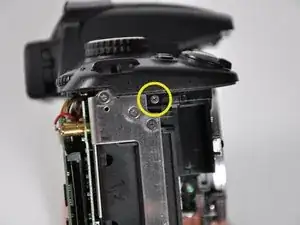

Один чёрный винт 3x3 мм в боковой части, под кнопкой плюс/минус.

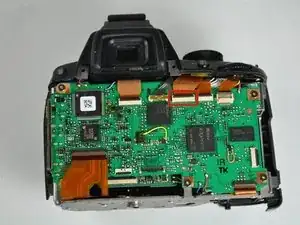

Отключите третий ленточный кабель справа вверху на задней логической плате.

Поднимите верхнюю панель.

К этой панели по-прежнему подключено несколько кабелей. В данный момент её нельзя полностью снять.

Снимите кожух видоискателя, потянув наружу.

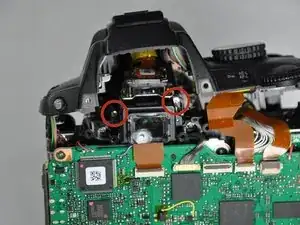

Снимите два серебристых винта Phillips #00 3x5.5 мм, крепящие узел видоискателя.

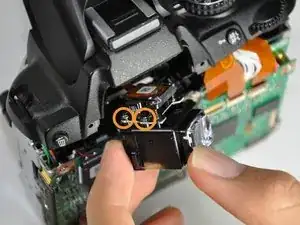

Снимите три винта Phillips #00 2.5x3.5 мм, удерживающие плату электроники на узле видоискателя.

Это нижние винты в металлической пластине, не верхние с пружинами.

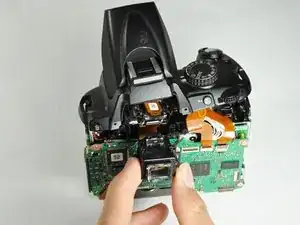

Снимите стекло видоискателя.

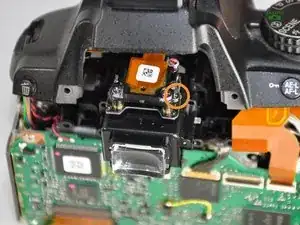

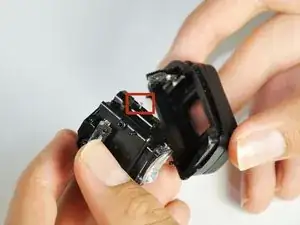

При повторной установке есть маленькая защёлка на стороне сборки стекла, которую нужно будет снова зацепить (стекло снято для наглядности).

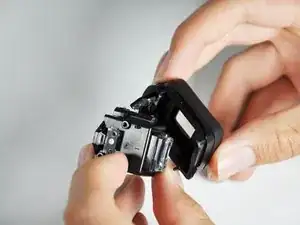

После установки сборки стекла зацепите защёлку за металлический крючок на кожухе видоискателя (см. третье изображение). Затем установите два пластиковых штифта внизу кожуха.
