Замена датчика света первой генерации Lytro

Lytro прекратил свою деятельность и больше не может обслуживать вашу камеру, если вы повредите её в процессе ремонта. Они также не могут предоставить запасные части другим мастерским по ремонту камер.

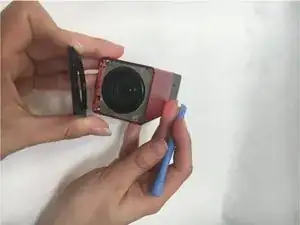

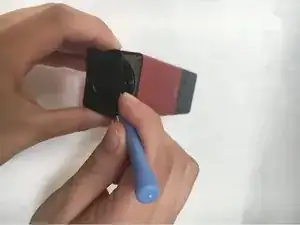

Уберите крышку объектива, используя пластиковый открыватель, чтобы отодвинуть её от камеры. Там находятся сильные магниты, поэтому потребуется некоторое усилие.

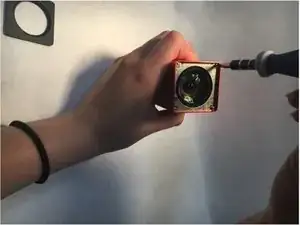

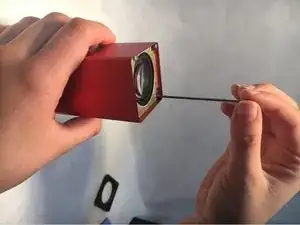

Удалите четыре винта, окружающие объектив, с помощью отвертки.

Винты крепят сборки объектива и экрана вместе.

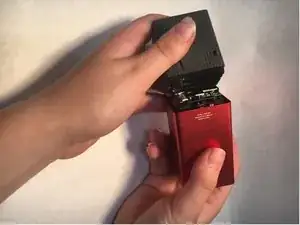

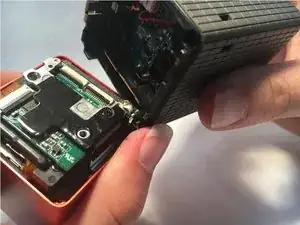

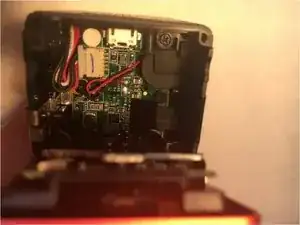

Разделение сборки объектива и сборки экрана позволяет получить доступ к материнской плате.

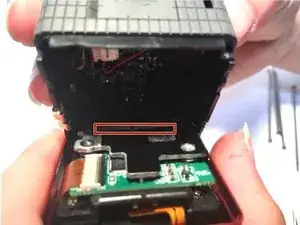

Осторожно отключите два шлейфа (обозначены красным на втором изображении), которые соединяют материнскую плату со сборкой объектива, поднимая черные детали крепления и аккуратно вытягивая их.

Шлейфы крайне сложно снова подключить. Отключение на ваш страх и риск.

Здесь будет немного клея, соединяющего две части, который можно удалить с небольшим усилием.

Удалите три черных винта, обозначенные красным.

Повторите тот же процесс, который вы сделали с первыми двумя шлейфами, для этого, обозначенного оранжевым.

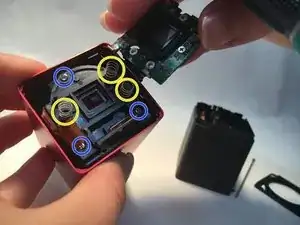

Удалите три пружины (желтые) и открутите три винта (синие).

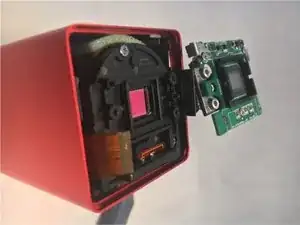

Замените датчик света.
