Замена материнской платы Canon PowerShot SD1400 IS
Материнская плата может быть повреждена из‑за перегрева или короткого замыкания, что приводит к неработоспособности камеры. Это руководство покажет, как заменить материнскую плату устройства.
Шаг 1

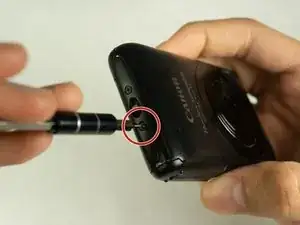

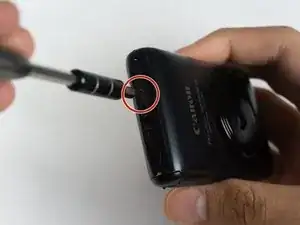

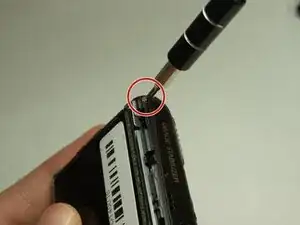

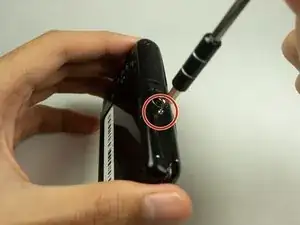

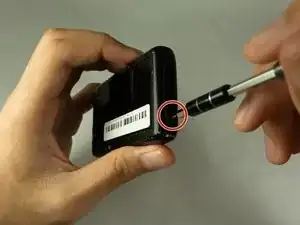

Удалите по два винта Phillips 2 мм #00 с обеих сторон корпуса камеры.
Шаг 2
Снимите винт Phillips 4 мм #000 на нижней части корпуса.
Шаг 3
Снимите переднюю панель корпуса камеры.
Шаг 4

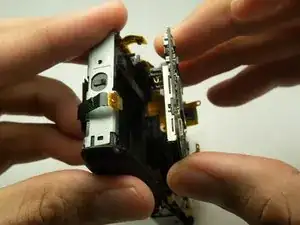

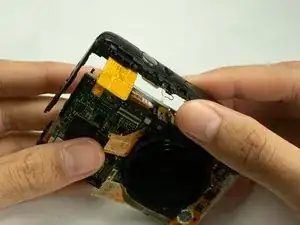

Снимите заднюю панель корпуса камеры, приложив крепкое усилие вручную.
Панель пользовательского интерфейса, боковая и нижняя панели камеры могут самостоятельно отстегнуться во время снятия задней панели.
Шаг 5
Удалите винт Phillips 3 мм #000 на верхней части камеры.
Шаг 6

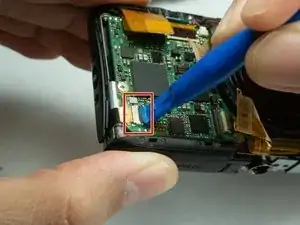

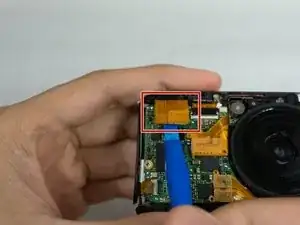

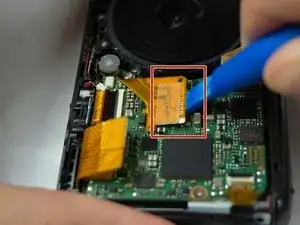

Отожмите три золотистые ленточные шлейфа от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 7

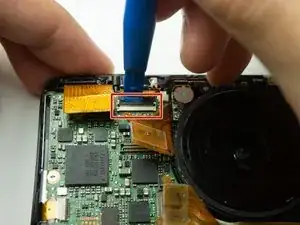

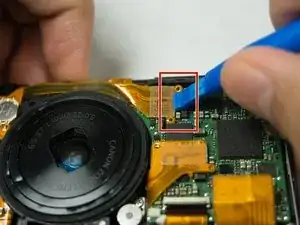

Используйте пластиковый инструмент для вскрытия, чтобы откинуть фиксирующий язычок на ZIF‑разъёме ленточного кабеля.
После освобождения маленькая чёрная планка будет располагаться перпендикулярно передней панели камеры, и золотистая плёнка больше не будет прилегать к материнской плате.
Шаг 8

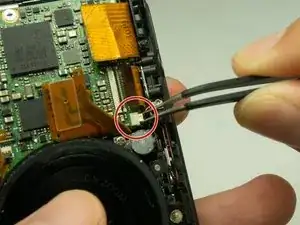

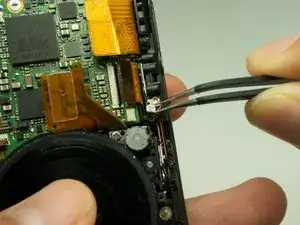

Отсоедините небольшой чип от передней части камеры с помощью пинцета.
Шаг 9

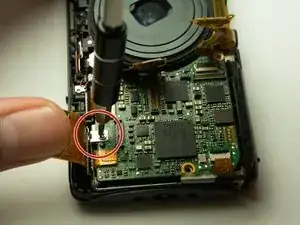

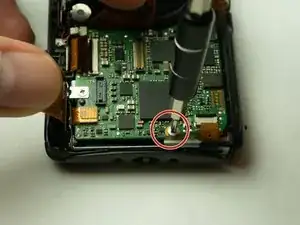

Удалите три винта Phillips 3 мм #000, крепящие материнскую плату.
Шаг 10

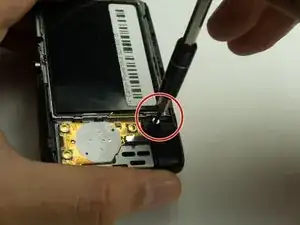

Снимите винт Phillips 3 мм #000 с задней стороны корпуса камеры.
Шаг 11
Снимите верхнюю панель корпуса камеры.
Шаг 12

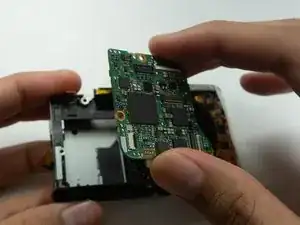

Извлеките материнскую плату.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
