Замена USB-порта Canon PowerShot SD1400 IS
USB-порт может быть повреждён при воздействии силы на контакты, что может помешать его подключению к внешнему устройству. Это руководство покажет шаги по замене USB-порта в устройстве.
Шаг 1

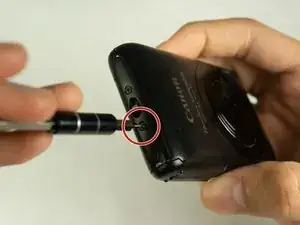

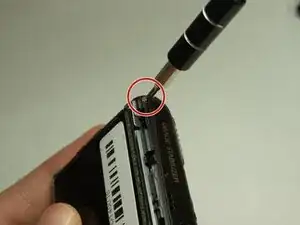

Удалите четыре винта Phillips #00 длиной 2 мм по обеим сторонам камеры.
Шаг 2

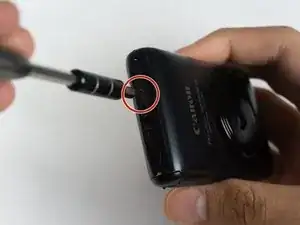

Удалите один винт Phillips #00 длиной 4 мм с нижней части.
Шаг 3

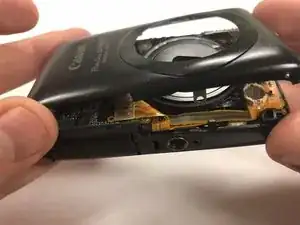

Снимите переднюю панель корпуса камеры.
Шаг 4

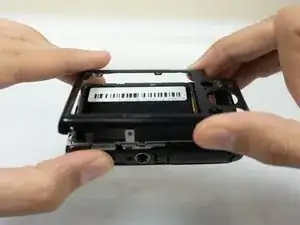

Снимите заднюю панель камеры.
Панель пользовательского интерфейса, боковая и нижняя панели камеры могут самостоятельно отстегнуться, когда вы снимаете заднюю панель.
Шаг 5

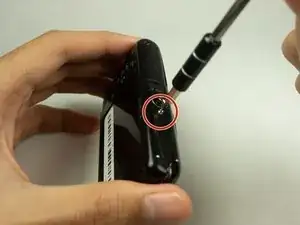

Удалите винт Phillips #000 длиной 3 мм с верхней части камеры.
Шаг 6

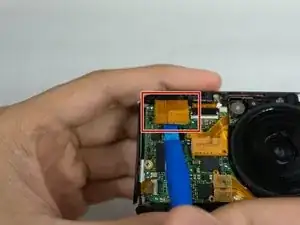

Отсоедините золотой ленточный кабель от материнской платы с помощью пластиковой лопатки для вскрытия.
Под золотым ленточным кабелем после отсоединения будет виден винт.
Шаг 7
Удалите винт Phillips #000 длиной 3 мм с материнской платы.
Шаг 8

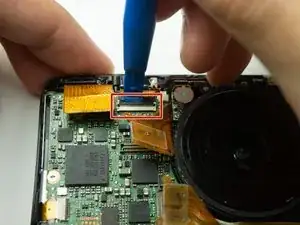

Используйте пластиковую лопатку, чтобы поднять фиксирующий язычок на ZIF-разъёме ленточного кабеля.
Шаг 9

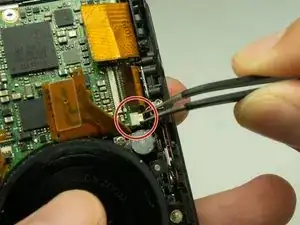

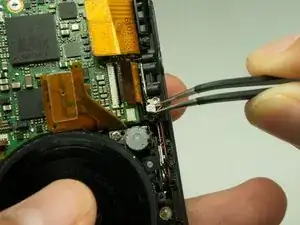

Снимите небольшой чип с передней панели камеры при помощи пинцета.
Шаг 10

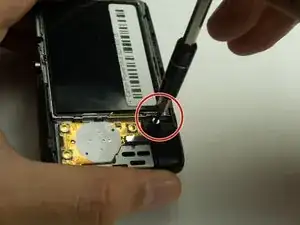

Удалите винт Phillips #000 длиной 3 мм с задней стороны камеры.
Шаг 11
Снимите верхнюю панель камеры.
Шаг 12
Отсоедините золотой ленточный кабель, подключённый к USB-порту, с помощью пластиковой лопатки для вскрытия.
Шаг 13

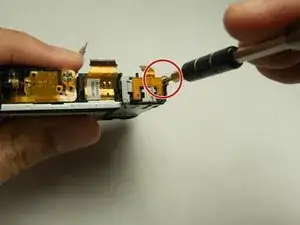

Удалите винт Phillips #000 длиной 3 мм, расположенный в верхнем правом углу USB-порта.
Шаг 14

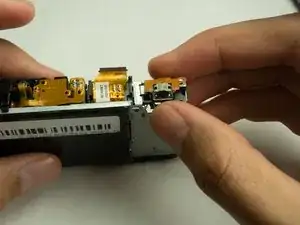

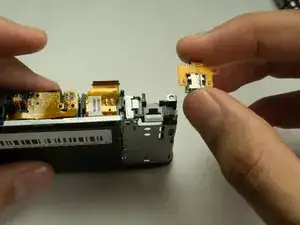

Удалите USB-порт.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
