Замена кнопки съёмки изображения Canon PowerShot SD1400 IS

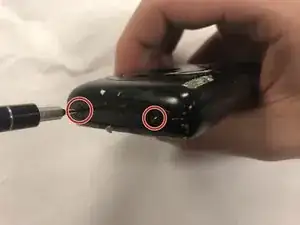

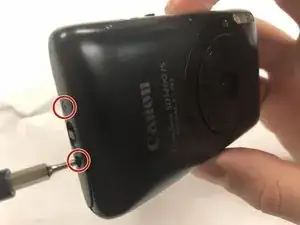

Используйте отвертку Phillips #00, чтобы выкрутить четыре 2,0 мм винта Phillips на корпусе камеры.

По два винта с каждой стороны.

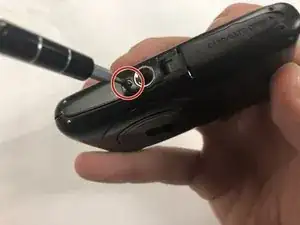

Используйте отвертку Phillips #1, чтобы выкрутить один 4,0 мм винт Phillips, расположенный на дне камеры.

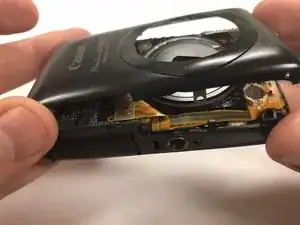

Снимите переднюю панель с корпуса камеры.

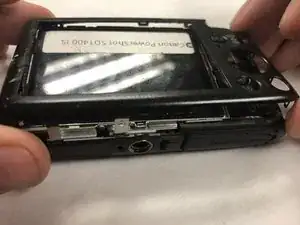

Переверните камеру и снимите заднюю панель корпуса.

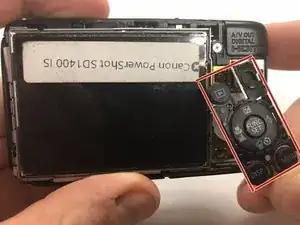

Снимите панель с кнопками, если она не выпала сама по себе.

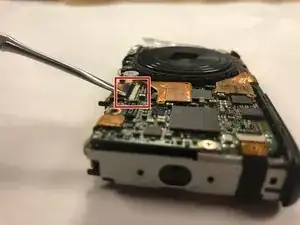

Используйте отвертку Phillips #0, чтобы выкрутить один 3,0 мм медный винт Phillips с верхней части камеры.

Этот винт виден только после снятия передней и задней панелей.

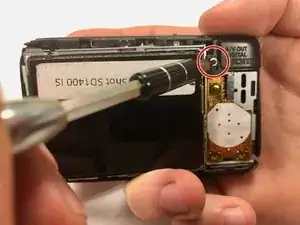

Используйте отвертку Phillips #0, чтобы выкрутить один 3,0 мм серебристый винт Phillips с задней стороны корпуса камеры.

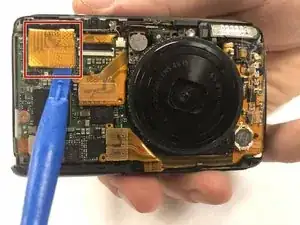

Используйте пластиковую лопатку, чтобы приподнять золотую пленку над микрочипом на передней панели камеры, обнажая винт.

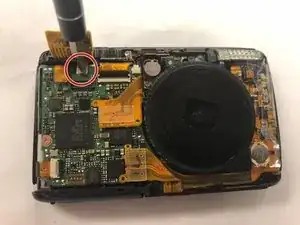

Используйте отвертку Phillips #0, чтобы выкрутить один 3,0 мм винт Phillips.

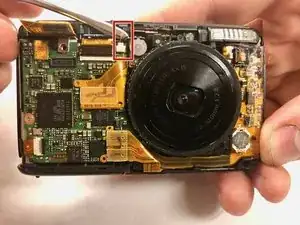

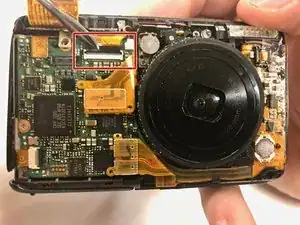

Используйте металлическую лопатку, чтобы осторожно отжать маленькую чёрную защёлку от разъёма, который фиксирует один конец золотой пленки.

Когда защёлка полностью освободится, маленькая чёрная защёлка встанет вертикально от поверхности камеры, и золотая пленка больше не будет зафиксирована.

Осторожно подведите металлическую лопатку под два пучка проводов, подключенных к маленькому чипу на передней панели камеры.

Один пучок проводов красный, другой — чёрный.

Тяните провода параллельно поверхности камеры, чтобы отключить их от маленького чипа.

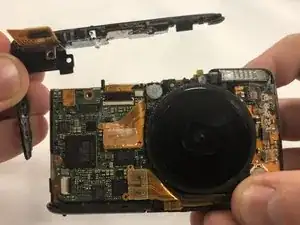

Корпус кнопки съёмки изображения теперь можно снять с корпуса камеры и заменить.
