Замена узла объектива Canon PowerShot SD1200 IS

Извлеките аккумулятор.

Отверткой снимите два винта с боковой части корпуса камеры со стороны крепления ремешка. (4 мм, Phillips 00)

Снимите два винта с нижней части камеры. (4 мм, Phillips 00)

Снимите два винта с правой стороны камеры, напротив ремешка. (2 мм, Phillips 00)

Снимите переднюю крышку.

Если верхняя часть крышки застряла, осторожно надавите вниз на защёлки над объективом, чтобы освободить её.

Снимите заднюю крышку.

Используйте лопаточку, чтобы приподнять фиксирующий язычок на разъёме с нулевым усилием вставки Zero Insertion Force (ZIF), удерживающем широкий гибкий кабель.

Вытяните гибкий кабель пальцами или пинцетом.

Убедитесь, что вы поднимаете шарнирный фиксирующий язычок, а не сам разъём.

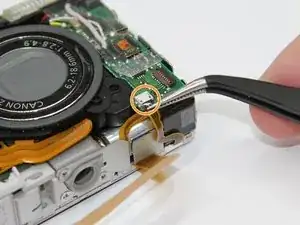

С помощью пинцета отсоедините маленький гибкий кабель под блоком вспышки от соединителя No Fuss Connector, просто вытянув кабель прямо наружу.

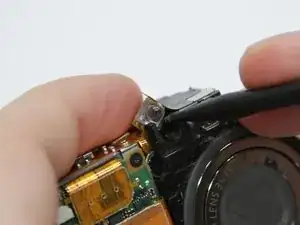

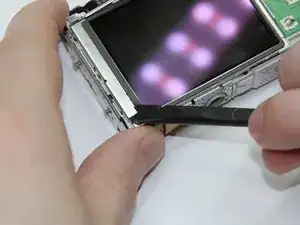

С помощью лопаточки снимите L-образные кронштейны с левой и правой стороны ЖК-экрана.

Кронштейны имеют защёлки, которые необходимо приподнять.

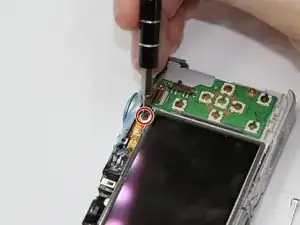

Снимите винт под кнопкой спуска затвора. (2.5 мм, Phillips 00)

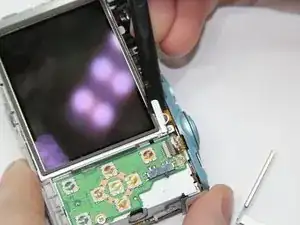

Удерживая за боковые стороны ЖК-экрана, поднимите экран вверх и выньте его.

Используйте лопаточку, чтобы поддеть каждую сторону плоского разъёма Flat-Topped Connector внизу материнской платы.

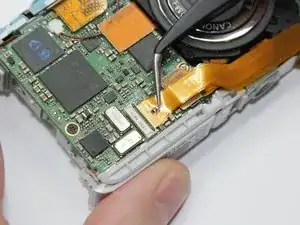

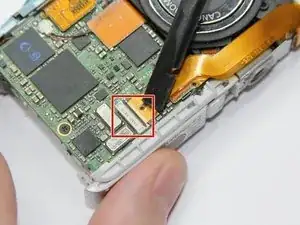

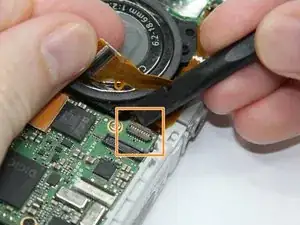

Удерживая в стороне гибкий кабель узла объектива, лопаткой приподнимите язычок разъёма с нулевым усилием вставки Zero Insertion Force (ZIF). Вытяните гибкий кабель.

Убедитесь, что поднимаете шарнирный фиксирующий язычок, а не сам разъём.

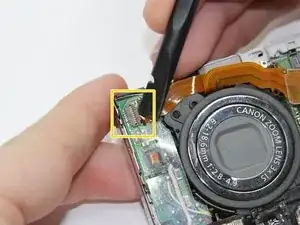

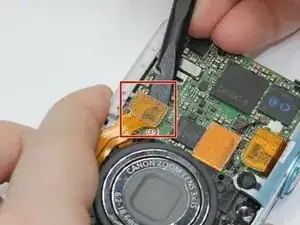

Используйте лопаточку, чтобы приподнять язычок разъёма с нулевым усилием вставки Zero Insertion Force (ZIF), расположенного на блоке вспышки. Снимите гибкий кабель.

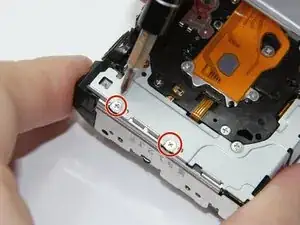

Снимите два винта (2 мм, Phillips 00) вдоль заднего края рамки камеры прямо позади блока вспышки.

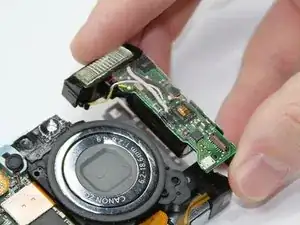

Выньте блок вспышки.

Используйте лопаточку, чтобы аккуратно приподнять обе стороны плоского разъёма, затем поднимите кабель непосредственно вверх, чтобы извлечь его из гнезда.

Снимите четыре винта в углах на задней части камеры в серебристой металлической рамке вокруг задней части узла объектива (2.5 мм, Phillips 00).

С помощью лопаточки аккуратно приподнимите светодиод в верхней части узла объектива.

Снимите узел объектива.
