Плата Canon PowerShot SD1200 IS
Используйте это руководство, чтобы добраться до платы для переподключения разъёмов на плате или для замены платы.
Шаг 1

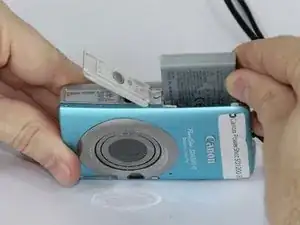

Извлеките аккумулятор.
Шаг 2

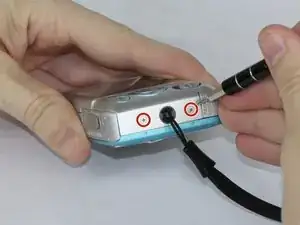

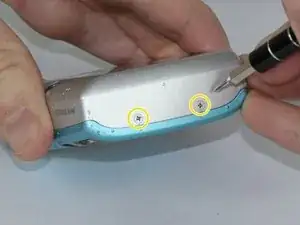

Выверните два винта со стороны корпуса камеры с ремешком. (4 мм Phillips 00)

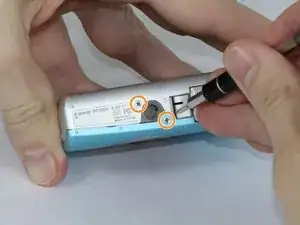

Выверните два винта с нижней части корпуса камеры. (4 мм Phillips 00)
Выверните два винта с правой стороны корпуса камеры, напротив ремешка. (2 мм Phillips 00)
Шаг 3

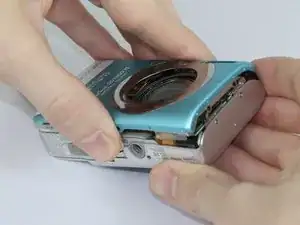

Если верхняя часть панели заедает, нажмите аккуратно вниз на фиксирующие защёлки над объективом, чтобы освободить её.
Снимите заднюю панель.
Шаг 4

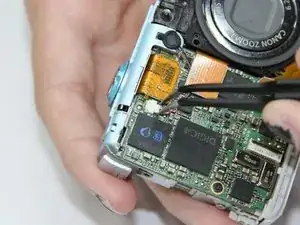

Отсоедините микрофонный разъём, захватив его инструментом и осторожно, совершая покачивающие движения, вытащив его.
Тяните разъём прямо за белый коннектор. Тяга за провода повредит их.
Шаг 5

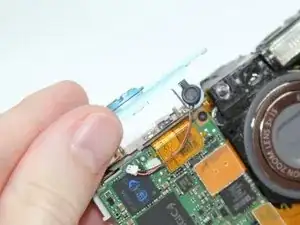

Снимите механизм кнопки затвора.
Шаг 6

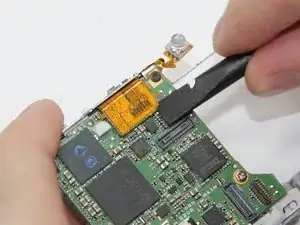

Используйте лопаточку, чтобы поднять язычок на разъёме с нулевым усилием вставки (ZIF), расположенном внизу платы.
Убедитесь, что вы поднимаете шарнирную защёлку, а не сам разъём.
Выньте ленточный кабель.

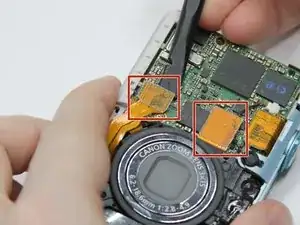

Используйте лопаточку, чтобы приподнять каждую сторону плоских разъёмов.
Шаг 7

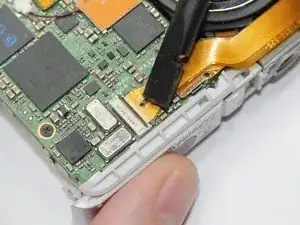

Снимите защёлкивающийся ленточный кабель, поддев его лопаточкой и отводя вверх.
Для снятия платы не требуется снимать узлы объектива или вспышки.
Шаг 8

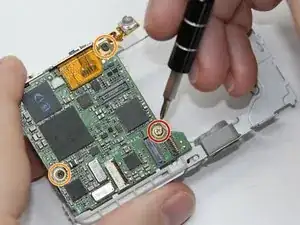

Выверните нижний правый винт платы. (4 мм Phillips 00)
Выверните верхний и нижний левый чёрные винты платы. (2,5 мм Phillips 00)
Шаг 9

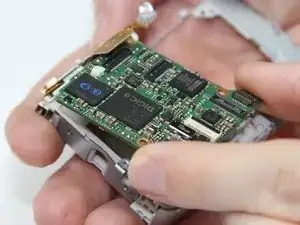

Выньте плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
