Замена кнопки спуска затвора Canon PowerShot SD1200 IS
Если кнопка спуска затвора не работает, её замена может устранить проблему. Используйте это руководство, чтобы получить доступ к кнопке спуска затвора для очистки или замены.
Шаг 1
Извлеките аккумулятор.
Шаг 2
Выверните два винта со стороны корпуса камеры с креплением для ремешка. (4 мм Phillips 00)
Выверните два винта снизу корпуса камеры. (4 мм Phillips 00)
Выверните два винта с правой стороны корпуса камеры, напротив ремешка. (2 мм Phillips 00)
Шаг 3
Снимите переднюю крышку.
Если верхняя часть крышки заедает, мягко нажмите вниз на фиксирующие защёлки над объективом, чтобы освободить её.
Снимите заднюю крышку.
Шаг 4
Используйте лопаточку, чтобы приподнять фиксирующую планку на зажиме с нулевым усилием вставки (Zero Insertion Force (ZIF)), удерживающем толстый ленточный кабель.
Вытяните ленточный кабель пальцами или пинцетом.
Убедитесь, что вы приподнимаете именно шарнирную фиксирующую планку, а не разъём.
С помощью пинцета отсоедините небольшой ленточный кабель под блоком вспышки от No Fuss Connector, просто потянув ленточный кабель прямо наружу.
Шаг 5
Снимите L-образные скобы с левой и правой стороны ЖК-экрана с помощью лопаточки.
У скоб есть защёлки, которые нужно приподнять.
Выверните винт под кнопкой спуска затвора. (2.5 мм Phillips 00)
Шаг 6

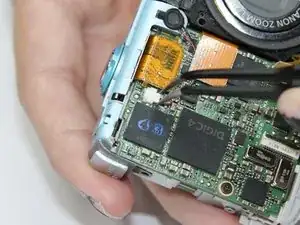

Снимите разъём динамика, захватив его инструментом и аккуратно, совершая покачивающие движения, вытянув его наружу.
Тяните разъём прямо за белый корпус разъёма. Тянув за провода, вы повредите их.
Шаг 7

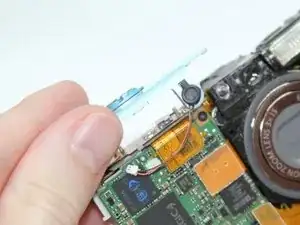

Снимите механический узел кнопки спуска затвора.
Шаг 8

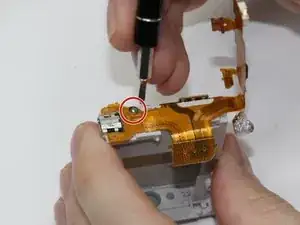

Выверните винт (3.5 мм Phillips 00) с верхней части камеры. Он находится под механическим узлом кнопки спуска затвора.
Материнская плата, блок объектива и блок вспышки не требуют демонтажа для доступа и удаления кнопки спуска затвора.
Шаг 9
С помощью лопаточки приподнимите ленточный элемент кнопки спуска затвора из направляющих.
Шаг 10

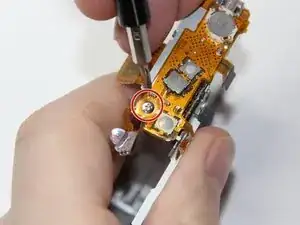

Отогнув верхнюю часть ленточного элемента кнопки спуска затвора в сторону, удалите винт, находящийся под ним. (3.5 мм Phillips 00)
Ленточные кабели хрупкие — избегайте чрезмерного усилия и изгибов.
Шаг 11

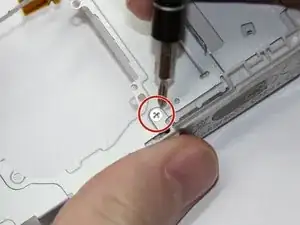

На задней стороне камеры выверните винт, расположенный в нижней центральной части металлической рамки под блоком объектива. (2.5 мм Phillips 00)
Шаг 12

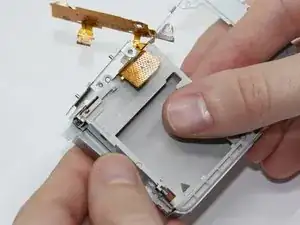

Выньте лоток для аккумулятора. Узел ленточного элемента кнопки спуска затвора выйдет вместе с ним.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
