Замена сборки объектива Canon PowerShot SD200

Камера, использовавшаяся для создания этих руководств по ремонту, имела поврежденную сборку объектива. В результате объектив выступает во всех фотографиях, но важно отметить, что это не должно касаться вашей камеры. Объектив должен втягиваться обратно в камеру при выключении.

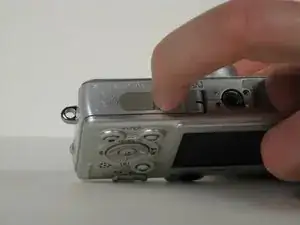

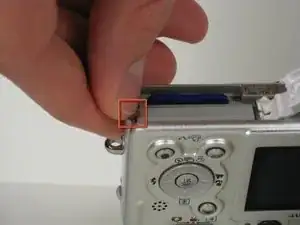

Используйте ноготь, чтобы сдвинуть темно-серую вкладку, расположенную на нижней части устройства, к краю камеры.

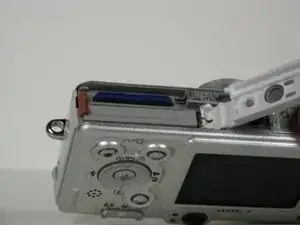

Сдвиньте светло-серую крышку от экрана LCD и поднимите, чтобы открыть крышку.

Теперь должны быть видны как батарея, так и карта памяти.

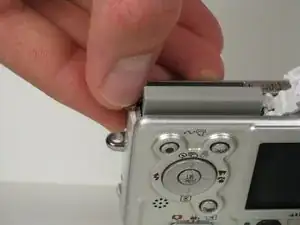

Поверните маленькую коричневую вкладку к краю камеры.

Батарея должна выскочить.

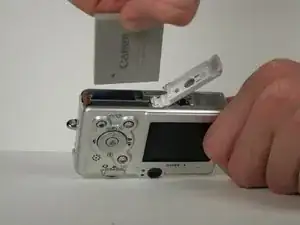

Вытащите батарею прямо из держателя батареи.

При установке батареи обратно убедитесь, что она ориентирована так же, как и была ранее.

Закройте светло-серую дверцу отсека для батарей.

Удалите шесть винтов Phillips диаметром 2,8 мм с внешней стороны корпуса. Два винта находятся с каждой стороны камеры, а последние два находятся на дне.

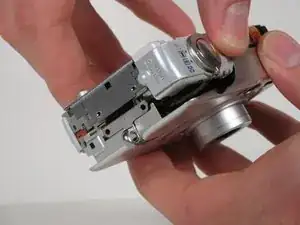

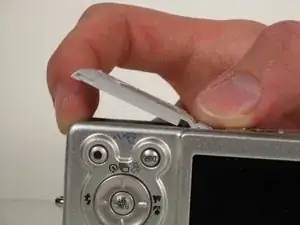

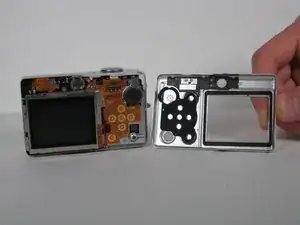

Аккуратно приподнимите заднюю крышку от сборки камеры с помощью пальцев.

Если кнопки не выпали во время снятия корпуса, вытолкните их пальцем.

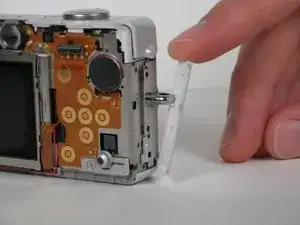

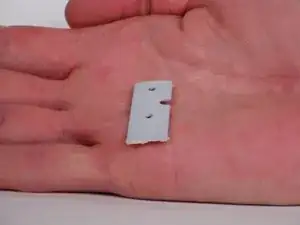

Снимите белую пластиковую боковую деталь, если она не выпала во время снятия корпуса.

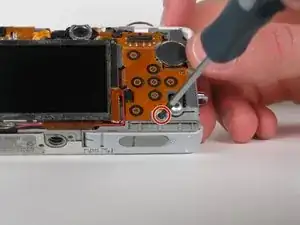

Удалите один винт Phillips диаметром 2,2 мм с нижней части камеры.

Снимите кнопку печати.

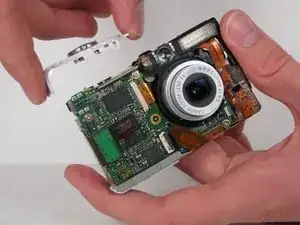

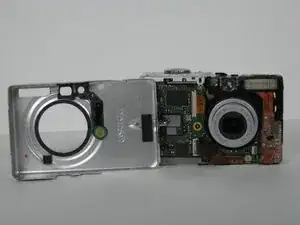

Аккуратно приподнимите переднюю крышку камеры. Передняя крышка должна сняться прямо.

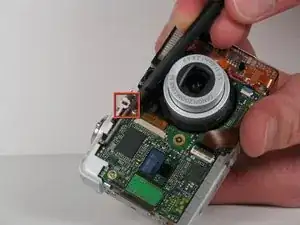

Используйте плоский конец лопатки, чтобы приподнять белый пластиковый зажим на передней части камеры. Как только зажим поднят, переместите его к верхнему краю камеры.

Снимите сборку верхней кнопки, потянув прямо вверх.

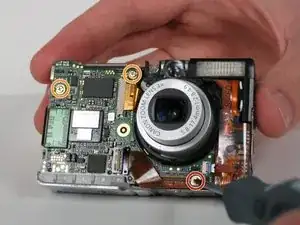

Удалите один винт Phillips диаметром 2,4 мм с нижней части материнской платы.

Удалите два винта Phillips диаметром 3,9 мм с верхней части материнской платы.

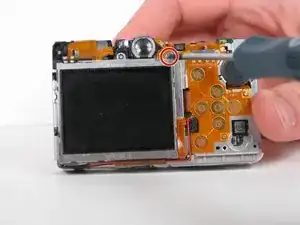

Удалите один винт Phillips диаметром 2,4 мм прямо над верхним правым углом экрана LCD.

Используйте плоский конец лопатки, чтобы приподнять маленький черный разъем с обратной стороны материнской платы. Разъем должен просто подняться.

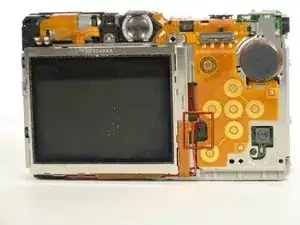

Держите камеру под углом, чтобы найти маленький синий ZIF-разъем на обратной стороне материнской платы рядом с экраном LCD.

Используйте плоский конец лопатки, чтобы поднять вкладку синего ZIF-разъема. Вытащите шлейф.

После удаления шлейфа экран LCD можно повернуть от его начального положения, чтобы открыть доступ к еще двум винтам снизу.

Не тяните экран LCD наружу и не поворачивайте его более чем на 180 градусов от его начального положения, иначе вы повредите оставшийся шлейф, который удерживает экран LCD на месте.

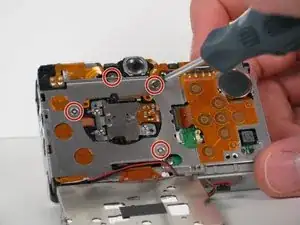

Удалите четыре винта Phillips диаметром 2,6 мм, которые расположены под тем местом, где был экран LCD.

Удалите один винт Phillips диаметром 4,2 мм с нижней части задней поверхности камеры.

Удалите один винт Phillips диаметром 2,7 мм с левой стороны камеры.

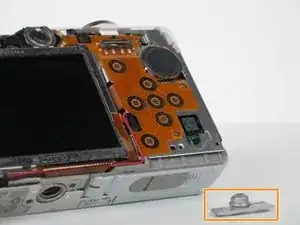

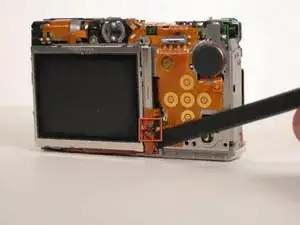

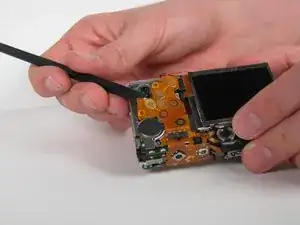

Используя плоский конец лопатки, начните осторожно отрывать оранжевый шлейф от остальной части камеры, поднимая его в нижнем углу. Шлейф должен отстегнуться от креплений.

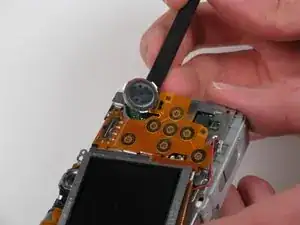

Поверните динамик так, чтобы он отсоединился от корпуса камеры. Затем используйте плоский конец лопатки, чтобы поднять динамик от остальной части камеры.

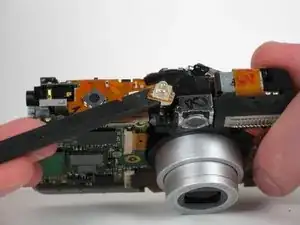

Используйте плоский конец лопатки, чтобы отогнуть оранжевый шлейф сверху камеры, где находится контакт кнопки питания. Применяйте силу только для того, чтобы поднять контакт кнопки питания от остальной части камеры.

Используйте плоский конец лопатки, чтобы поднять светодиодную лампу от остальной части камеры.

Поверните камеру вверх дном, чтобы найти маленький черный ZIF-разъем, расположенный в центре камеры.

Используйте плоский конец лопатки, чтобы поднять язычок черного ZIF-разъема. Вытяните кабель-ленты прямо наружу.

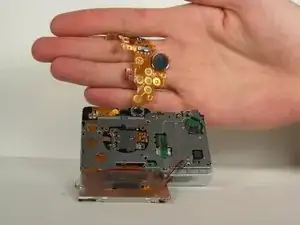

Удалите оранжевый кабель-ленту от остальной части камеры.

Удалите один винт Philips размером 4,3 мм, который теперь виден и расположен в верхнем правом углу задней части камеры.

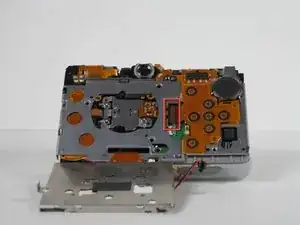

Найдите два ZIF-разъема на передней панели камеры.

Используйте плоский конец лопатки, чтобы поднять язычок на синем ZIF-разъеме. Затем вытяните кабель-ленту прямо наружу.

Уложите камеру на фронтальную сторону.

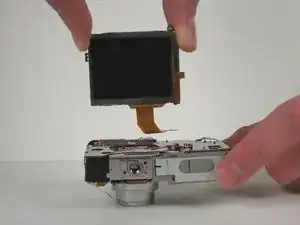

Удерживайте металлический корпус камеры одной рукой. Другой рукой поднимите ЖК-экран прямо вверх, убедившись, что кабель-лента ЖК-экрана свободно скользит из металлического корпуса.

При сборке кабель-ленты ЖК-экрана должен пройти через свой слот в металле, прежде чем присоединить задний металлический корпус.

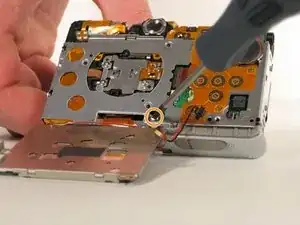

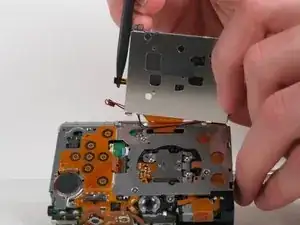

Осторожно подденьте металлический задний корпус пальцами.

После снятия металлического заднего корпуса камера потеряет большую часть своей жесткости и может развалиться. Держите камеру обеими руками, чтобы избежать повреждений.

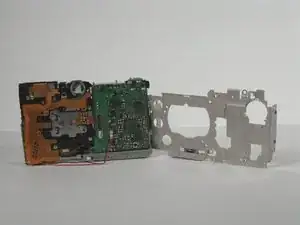

Отделите металлический корпус и внутреннюю резьбу штатива от остальной части камеры.

Перед работой с модулем вспышки убедитесь, что вспышка полностью разряжена, или обращайте внимание на положение ваших пальцев. Конденсатор в модуле вспышки может удерживать заряд длительное время и может ударить вас электричеством.

Поднимите модуль вспышки.

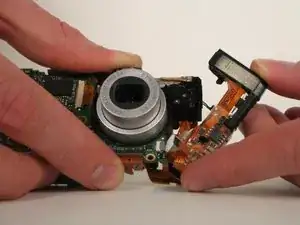

Поверните модуль вспышки от камеры.

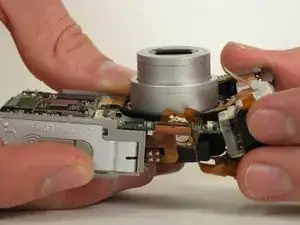

Пальцами создайте небольшой зазор между нижней частью модуля объектива и материнской платой.

Пропустите маленькую круглую батарею, которая является частью модуля вспышки, через небольшой зазор.

Отделите модуль вспышки от остальной части камеры.

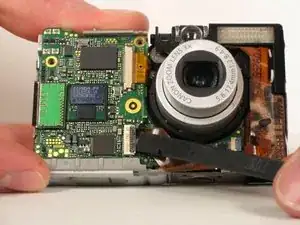

Найдите черный ZIF-разъем, расположенный прямо под объективом.

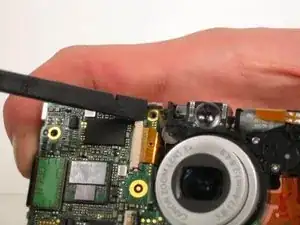

Используйте плоский конец лопатки, чтобы поднять черный язычок на ZIF-разъеме и вытянуть кабель-ленту прямо наружу.

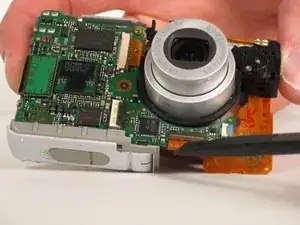

Найдите коричневый ZIF-разъем, расположенный на передней панели камеры.

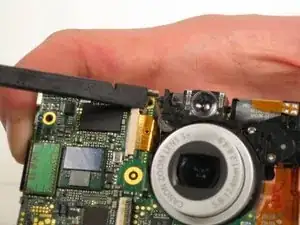

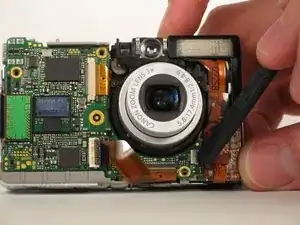

Используйте плоский конец лопатки, чтобы отодвинуть маленький верхний коричневый язычок к объективу. Повторите для нижнего коричневого язычка.

Вытяните кабель-ленту из ZIF-разъема.

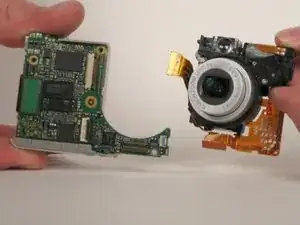

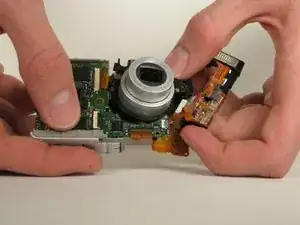

Вытяните модуль объектива от модуля материнской платы.

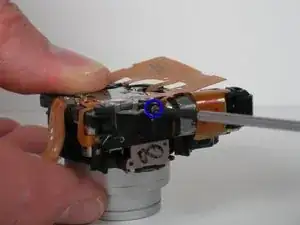

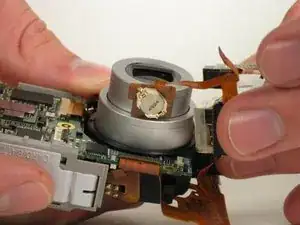

Удалите один винт Philips размером 2,6 мм на верхней части модуля объектива, удерживающий видоискатель на месте.

Вытяните видоискатель из остальной части модуля объектива.
