Замена материнской платы Canon PowerShot SD200

Камера, использованная для создания этих руководств по ремонту, имела сломанный блок объектива. В результате объектив выступает на всех фотографиях, но важно отметить, что в Вашей камере этого быть не должно. Объектив должен втягиваться обратно в камеру при выключении.

Используйте ноготь, чтобы сдвинуть темно-серую защёлку на нижней части устройства в направлении края камеры.

Сдвиньте светло-серую крышку от ЖК-экрана и потяните вверх, чтобы открыть крышку.

Теперь видны и батарея, и карта памяти.

Поверните маленькую коричневую защёлку к краю камеры.

Батарея должна выскочить.

Вытащите батарею прямо из держателя батареи.

При установке батареи обратно убедитесь, что её полярность совпадает с прежней.

Закройте светло-серую крышку отсека для батареи.

Удалите шесть винтов Phillips 2,8 мм на внешней стороне корпуса. Два винта расположены по бокам камеры, и ещё два находятся внизу.

Аккуратно отожмите заднюю крышку от корпуса камеры пальцами.

Выдавите кнопки пальцами, если они не выпали при снятии крышки.

Снимите белую пластиковую боковую деталь, если она не выпала при снятии крышки.

Удалите один винт Phillips 2,2 мм с нижней части камеры.

Снимите кнопку печати.

Аккуратно отожмите переднюю крышку камеры пальцами. Передняя крышка должна сниматься прямо.

Используйте плоскую часть лопатки, чтобы приподнять белую пластиковую защёлку на передней части камеры. Когда защёлка приподнята, переместите её вверх к верхнему краю камеры.

Снимите верхний блок кнопок, потянув прямо вверх.

Удалите один винт Phillips 2,4 мм с нижней части материнской платы.

Удалите два винта Phillips 3,9 мм с верхней части материнской платы.

Удалите один винт Phillips 2,4 мм непосредственно над правым верхним углом ЖК-экрана.

Используйте плоскую часть лопатки, чтобы приподнять маленький чёрный разъём с задней стороны материнской платы. Разъём должен просто подняться вверх.

Держите камеру под углом, чтобы найти маленький синий ZIF-разъём на задней стороне материнской платы рядом с ЖК-экраном.

Используйте плоскую часть лопатки, чтобы откинуть лапку синего ZIF-разъёма. Вытяните ленточный кабель.

После снятия ленточного кабеля ЖК-экран можно отвести от первоначального положения, чтобы получить доступ к винтам под ним.

Не вытягивайте ЖК-экран и не поворачивайте его более чем на 180 градусов от первоначального положения, иначе Вы повредите оставшийся ленточный кабель, удерживающий ЖК-экран.

Удалите четыре винта Phillips 2,6 мм, расположенные под местом, где был ЖК-экран.

Удалите один винт Phillips 4,2 мм с нижней части задней стороны камеры.

Удалите один винт Phillips 2,7 мм с левой стороны камеры.

Используя плоскую часть лопатки, начните слегка отслоить оранжевый ленточный кабель от остальной части камеры, приподнимая в нижнем углу. Ленточный кабель должен отщелкнуть с штырей.

Поверните динамик так, чтобы он отщёлкнулся от каркаса камеры. Затем используйте плоскую часть лопатки, чтобы приподнять динамик от остальной части камеры.

Используя плоскую часть лопатки, отогните оранжевый ленточный кабель в верхней части камеры там, где расположен контакт кнопки питания. Прилагайте силу лишь настолько, чтобы приподнять контакт кнопки питания от остальной части камеры.

Используйте плоскую часть лопатки, чтобы приподнять светодиодную лампочку от остальной части камеры.

Поверните камеру вверх дном, чтобы найти небольшой чёрный ZIF-коннектор в центральной части камеры.

Используйте плоский конец лопатки, чтобы отогнуть защёлку на чёрном ZIF-коннекторе. Потяните ленточный кабель прямо наружу.

Отсоедините оранжевый ленточный кабель от остальной части камеры.

Удалите один 4,3 мм винт с крестообразной головкой, который теперь виден; он находится в верхнем правом углу задней части камеры.

Найдите два ZIF-коннектора на передней части камеры.

Используйте плоский конец лопатки, чтобы отогнуть защёлку на синем ZIF-коннекторе. Затем вытяните ленточный кабель прямо наружу.

Положите камеру лицевой стороной вниз.

Прижмите металлический корпус камеры одной рукой. Другой рукой поднимите ЖК-экран прямо вверх, следя за тем, чтобы ленточный кабель ЖК-экрана вышел из металлического корпуса.

При сборке ленточный кабель ЖК-экрана должен пройти через свой паз в металлической подложке до установки задней металлической крышки.

Осторожно подденьте заднюю металлическую крышку пальцами.

Как только задняя металлическая крышка снимется, камера потеряет большую часть жёсткости и станет склонна разваливаться. Держите камеру обеими руками, чтобы избежать повреждений.

Отделите металлический корпус и внутреннюю резьбовую часть для штатива от остальной части камеры.

Перед работой с блоком вспышки убедитесь, что вспышка полностью разряжена, или внимательно следите за положением пальцев. Конденсатор в блоке вспышки может сохранять заряд длительное время и может дать удар током.

Поднимите блок вспышки вверх.

Поверните блок вспышки от камеры.

Пальцами создайте небольшой зазор между нижней частью узла объектива и платой.

Протолкните маленькую круглую батарейку, которая является частью блока вспышки, через этот зазор.

Отделите блок вспышки от остальной части камеры.

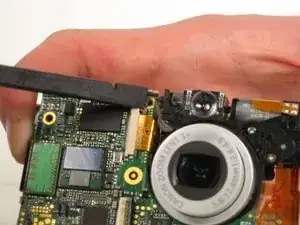

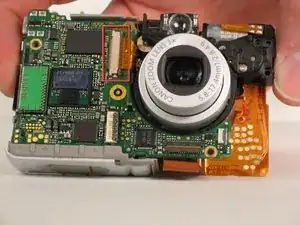

Найдите чёрный ZIF-коннектор, расположенный непосредственно под объективом.

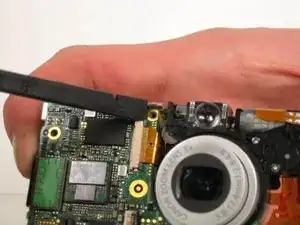

Используйте плоский конец лопатки, чтобы отогнуть чёрную защёлку на ZIF-коннекторе, затем вытяните ленточный кабель прямо наружу.

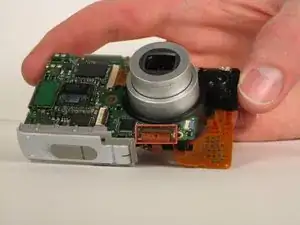

Найдите коричневый ZIF-коннектор, расположенный на передней части камеры.

Используйте плоский конец лопатки, чтобы сдвинуть маленькую верхнюю коричневую защёлку в направлении объектива. Повторите для нижней коричневой защёлки.

Вытяните ленточный кабель из ZIF-коннектора.

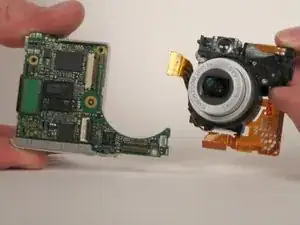

Отведите узел объектива от платы материнской платы.

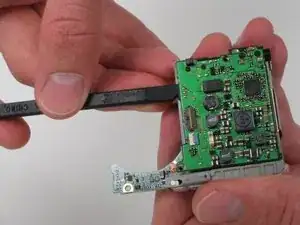

Используйте плоский конец лопатки, чтобы ослабить соединение с держателем батареи и осторожно отжать боковую часть платы от держателя батареи.

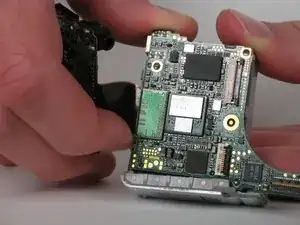

Отведите заднюю часть платы вокруг держателя батареи.

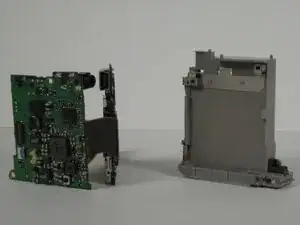

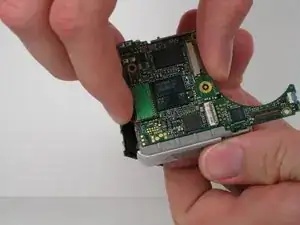

Шевелите платой, чтобы полностью освободить её от держателя батареи.
