Замена объектива Canon PowerShot SD1300 IS

Данное руководство покажет вам, как правильно заменить неисправный объектив на вашем Canon PowerShot SD1300 IS.

Шаг 1

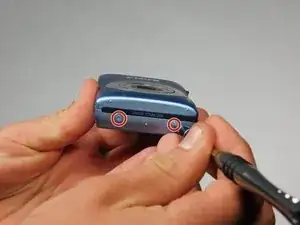

Удалите два винта J00 размером 2мм на правой стороне корпуса.

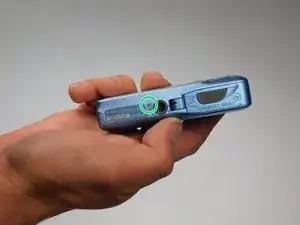

Удалите один винт J00 размером 4мм на нижней части корпуса.

Удалите один винт J00 размером 3мм на левой стороне корпуса.

Удалите один винт J00 размером 2мм на левой стороне корпуса, скрытый под портом A/V Out.

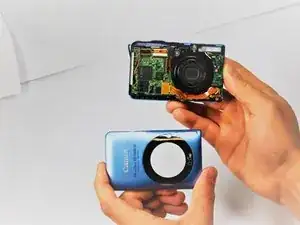

Когда передняя часть камеры будет снята, задняя часть должна также легко сняться.

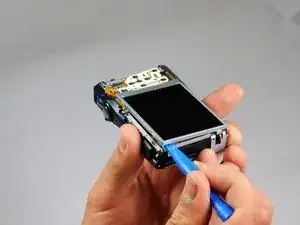

Используйте один из ваших пластиковых инструментов для открытия, чтобы отделить экран от корпуса PowerShot.

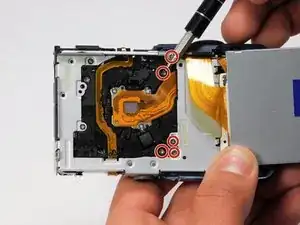

Удалите пять винтов J00 размером 3мм под экраном, чтобы освободить объектив для замены.

Сборку объектива следует удалить с передней части камеры после того, как винты будут сняты.

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
