Замена экрана Canon PowerShot SD1400 IS

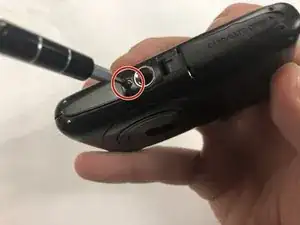

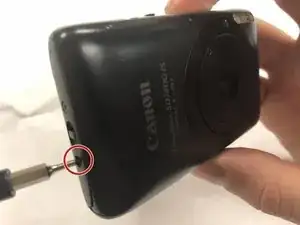

Снимите винты Phillips 2,0 мм по обеим сторонам камеры с помощью отвертки Phillips #00.

Всего необходимо снять 4 винта: по 2 с каждой стороны.

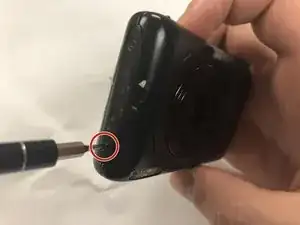

Снимите винт Phillips 4,0 мм, расположенный на нижней части камеры.

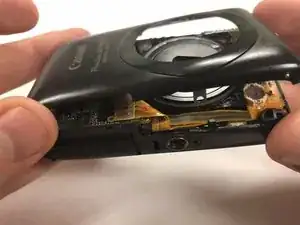

Снимите переднюю панель корпуса камеры.

Переднюю панель можно снять вручную, приложив усилие. Если какая‑то точка панели застряла на корпусе, убедитесь, что в этом месте не остался винт, удерживающий её.

Снимите заднюю панель камеры.

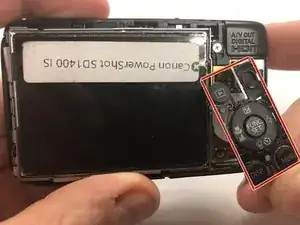

Снимите панель кнопок вручную.

Снимите медный винт Phillips 3,0 мм с верхней части камеры.

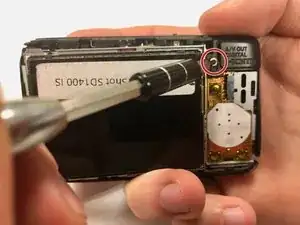

Снимите серебристый винт Phillips 3,0 мм с задней части корпуса камеры, расположенный в правом верхнем углу.

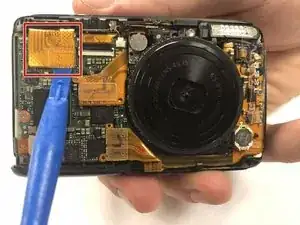

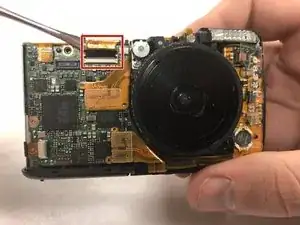

С помощью пластикового лопатки отожмите золотую плёнку на передней панели камеры от микросхемы.

После снятия под золотой плёнкой будет виден серебристый винт.

Снимите серебристый винт Phillips 3,0 мм с помощью отвертки.

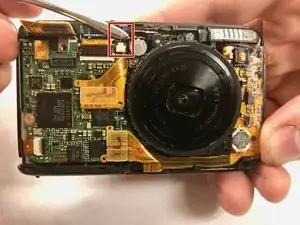

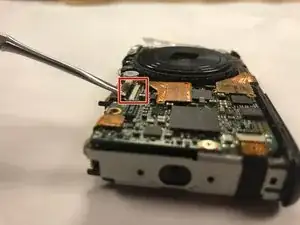

С помощью металлической лопатки аккуратно отожмите маленькую чёрную защёлку от коричневого конца золотой плёнки.

После освобождения маленькая чёрная защёлка будет указывать прямо от передней панели камеры.

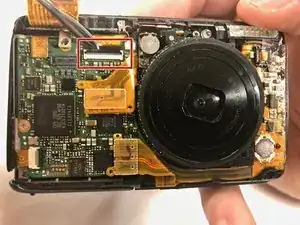

После освобождения защёлки золотая плёнка больше не будет закреплена на передней панели камеры.

Отключите маленькую микросхему от передней панели камеры, аккуратно поддев металлической лопаткой пучок красных проводов, видимый снизу. Затем поднимите пучок проводов вверх, параллельно передней панели камеры.

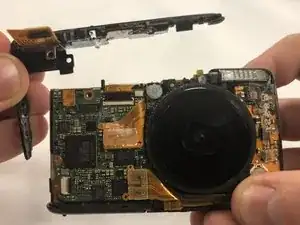

Теперь можно снять верхнюю панель камеры вручную, приложив усилие.

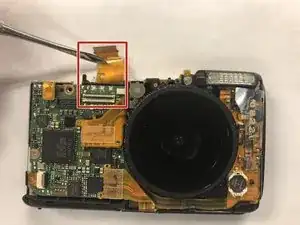

Поместите металлическую лопатку под золотую плёнку на передней панели.

Поднимите золотую плёнку на передней панели камеры вверх и от её соединения.

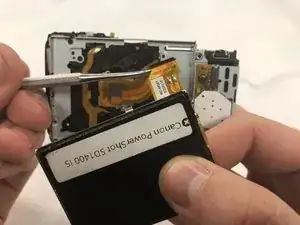

Снимите экран, выдвинув золотую плёнку из канала и оттянув экран от камеры.
