Замена блока вспышки Canon PowerShot SD1300 IS
Это руководство покажет вам, как правильно заменить блок вспышки на Canon PowerShot SD1300 IS.
Шаг 1

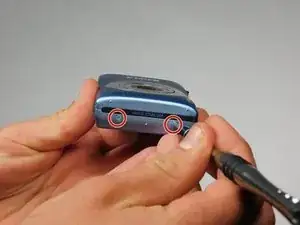

Удалите два винта J00, 2 мм, с правой внешней стороны.

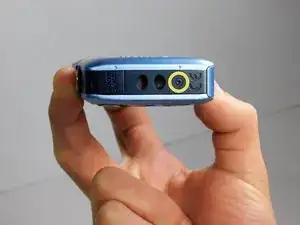

Удалите один винт J00, 4 мм, на нижней внешней стороне.
Удалите один винт J00, 3 мм, на левой внешней стороне.
Шаг 2

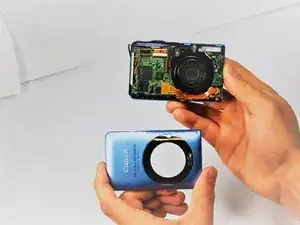

После снятия передней оболочки корпуса задняя оболочка должна сдвинуться и сниматься аналогичным образом.
Шаг 3

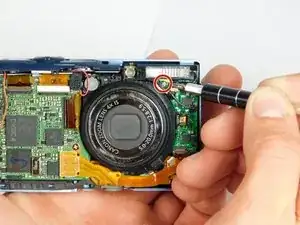

Удалите винт J00, 3 мм, расположенный за проводами под вспышкой.
Шаг 4

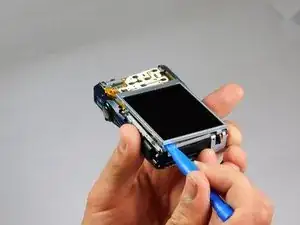

Используйте пластиковый инструмент для вскрытия, чтобы снять экран и получить доступ к винтам, удерживающим блок вспышки.
Шаг 5

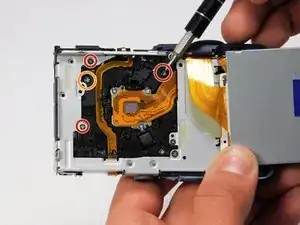

Удалите два винта J00, 3 мм, под экраном.
Удалите винт J00, 4 мм, под экраном.
Блок вспышки теперь освобожден и его можно извлечь с передней стороны камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
