Замена матрицы Canon EOS Rebel T5

Положите камеру на спинку так, чтобы крышка отсека карты/батареи была обращена к вам.

Используя ноготь, сдвиньте язычок на крышке батарейного отсека вверх, чтобы освободить защёлку крышки.

Поднимите теперь свободную крышку отсека карты/батареи, чтобы получить доступ к батарейному отсеку.

Сдвиньте серый фиксатор вправо, чтобы батарею можно было извлечь и заменить на новую.

Поверните камеру так, чтобы задняя часть была направлена вправо.

Удалите винт JIS #000 длиной 5 мм над резиновой заглушкой USB-порта.

Снимите резиновый элемент.

Открутите два винта под резиновой крышкой, чтобы полностью снять резиновую вставку.

Она закреплена защёлкой с выемкой, но её можно легко сдвинуть, чтобы вынуть.

Поверните камеру так, чтобы нижняя часть была обращена к вам.

Удалите четыре винта JIS #000 длиной 5 мм.

Теперь поверните камеру так, чтобы передняя часть была направлена вправо.

Удалите оставшиеся два винта JIS #000 длиной 5 мм.

Теперь, когда все внешние винты удалены, крепко возьмите камеру за обе стороны.

Осторожно приподнимите заднюю панель от основного корпуса камеры.

Для того чтобы задняя панель полностью отсоединилась от корпуса, необходимо отсоединить два ленточных кабеля, как указано.

Эта задняя панель содержит различные элементы управления камеры, а также ЖК-экран.

Отсоедините все ленточные кабели с помощью пластиковой лопатки.

Осторожно отожмите чёрные пластиковые защёлки, чтобы вытащить ленточные кабели.

Обратите внимание на этот чёрный кабель и место его подключения к плате. Это оптический волоконный кабель, используемый для вспышки камеры. Его потребуется подключить заново после замены материнской платы.

При повторном подключении оптического волоконного кабеля просто вставьте чёрный кабель в отверстие в разъёме и полностью задвиньте его.

Поверните камеру так, чтобы верхняя часть была обращена к вам.

Удалите два чёрных винта JIS #000 длиной 5 мм.

Поверните сторону с рукояткой к себе.

Снимите резиновую накладку рукоятки с помощью пластиковой лопатки.

Удалите чёрный винт JIS #000 длиной 5 мм, расположенный под рукояткой.

Удалите три винта JIS #000 длиной 3,5 мм на нижней стороне корпуса.

Снимите верхнюю панель устройства.

Снимите переднюю панель камеры.

Удалите пять серебристых винтов JIS #000 длиной 5 мм.

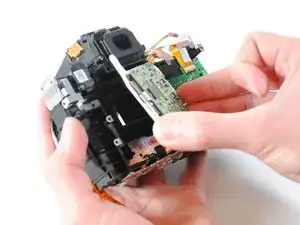

Теперь можно извлечь материнскую плату.

Винты, удерживающие матрицу, установлены на очень определённую высоту. Если они не будут возвращены на точно ту же высоту после замены, камера потеряет фокус, пока не будет проведена калибровка.

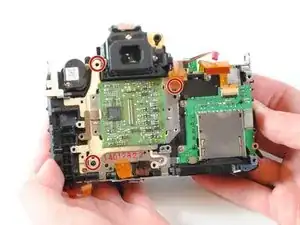

Удалите три серебристых винта JIS #000 длиной 3 мм из держателя матрицы.

Снимите держатель матрицы.

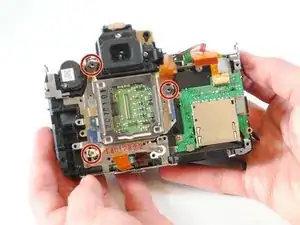

Удалите оставшиеся три серебристых винта JIS #000 длиной 3 мм на матрице.

Осторожно, не потеряйте пружины под винтами матрицы.

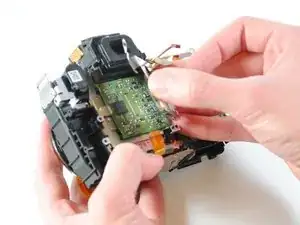

Используя пальцы, поднимите матрицу из устройства.
