Плата SD для GoPro HD Hero2
Парень 1: Чувак! Посмотри это классное видео, которое я только что снял, как я катаюсь на горном велосипеде через болото, полное аллигаторов! Держи мою SD‑карту.
Парень 2: Чувак, здесь ничего нет. Это просто пустая SD‑карта на 32 ГБ. Надо было знать, что ты не настолько крутой.
Парень 1: Нет, чувак, честно, это случилось! Читатель SD‑карт, наверное, сломался.
Не повторяйте за Парнем 1. Убедитесь, что ваши ценные воспоминания записаны на SD‑карту, и замените неисправную плату SD в вашей GoPro.
Шаг 1
Положите большой палец на выемку на задней крышке со стороны GoPro.
Осторожно нажмите большим пальцем и отведите заднюю крышку от корпуса, чтобы снять её.
Шаг 2
Вставьте пластиковый инструмент для открытия между аккумулятором и задней крышкой.
Осторожно подденьте аккумулятор и выньте его из задней крышки.
Шаг 3
Извлеките аккумулятор из корпуса.
Шаг 4
Удалите четыре винта Phillips #00, фиксирующие заднюю крышку к остальной части устройства:
Два винта 5,5 мм с крупной резьбой.
Два винта 4,4 мм с мелкой резьбой.
Шаг 5
Подденьте край пластиковым инструментом под наклейку на задней крышке и аккуратно оторвите наклейку.
Когда вы оторвёте достаточный край наклейки с помощью пластикового инструмента, схватите её пальцами за край и полностью снимите.
Шаг 6
Возьмите заднюю крышку и приподнимите её с передней части корпуса.
Не пытайтесь полностью снять заднюю крышку, поскольку она ещё подключена ленточным кабелем дисплейного разъёма.
Шаг 7
Используя пластиковый инструмент или ноготь, отогните фиксатор на ZIF‑разъёме ленточного кабеля платы SD на плате.
Будьте осторожны: подденьте именно фиксатор, а не сам разъём.
С помощью пинцета извлеките ленточный кабель платы SD из его разъёма на плате.
Шаг 8
Подденьте динамик кончиком лопатки и выньте его из задней крышки.
Снимите заднюю крышку.
Шаг 9
Удалите два винта Phillips #00 длиной 5,8 мм, фиксирующие крышку платы SD к задней крышке.
Шаг 10
Переверните заднюю крышку так, чтобы слот SD‑карты был обращён к вам.
С помощью кончика лопатки подайте нижнюю часть крышки платы SD вверх и выньте её из задней крышки.
Переверните заднюю крышку обратно.
Подденьте крышку платы SD кончиком лопатки и выньте её из задней крышки.
Шаг 11
Аккуратно возьмитесь за ленточный кабель платы SD и вытяните плату SD из задней крышки.
Шаг 12

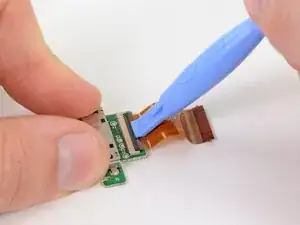

Используйте пластиковый инструмент или ноготь, чтобы отогнуть фиксатор на ZIF‑разъёме ленточного кабеля платы SD.
Будьте осторожны: подденьте фиксатор и не сам разъём.

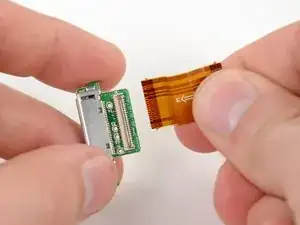

Снимите ленточный кабель платы SD.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
