Замена переднего корпуса GoPro HD Hero2
Передний корпус вашей GoPro постоянно подвергается потенциально опасным воздействиям: веткам деревьев, медведям, викингским кораблям и кому знает ещё. Если передний корпус треснул или сломался, вы можете заменить его на новый.
Шаг 1
Поместите большой палец в углубление на заднем корпусе с боковой стороны GoPro.
Осторожно нажмите большим пальцем и оттяните заднюю крышку от корпуса, чтобы снять её.
Шаг 2
Просуньте пластиковый инструмент для вскрытия между аккумулятором и задним корпусом.
Осторожно приподнимите аккумулятор и извлеките его из заднего корпуса.
Шаг 3
Достаньте аккумулятор из корпуса.
Шаг 4
Удалите четыре винта Phillips #00, фиксирующие задний корпус к остальной части устройства:
Два винта с крупной резьбой 5,5 мм.
Два винта с мелкой резьбой 4,4 мм.
Шаг 5
Подденьте край пластиковым инструментом для вскрытия под наклейкой на задней крышке и аккуратно оторвите наклейку.
Когда часть наклейки будет отслоена пластиковой лопаткой, схватите её край пальцами и полностью снимите.
Шаг 6
Возьмитесь за задний корпус и поднимите его с переднего корпуса.
Не пытайтесь полностью снять задний корпус пока — он всё ещё подключён гибким кабелем дисплейного разъёма.
Шаг 7
Используя пластиковый инструмент для вскрытия или ноготь, отогните зажим на ZIF-разъёме ленточного кабеля платы SD на узле материнской платы.
Будьте осторожны: подденьте именно зажим, а не сам разъём.
Используйте пинцет, чтобы извлечь ленточный кабель платы SD из его разъёма на материнской плате.
Шаг 8
Подденьте динамик кончиком лопатки и выньте его из заднего корпуса.
Снимите задний корпус.
Шаг 9
Удалите три винта, фиксирующие узел материнской платы к переднему корпусу:
Два винта Phillips #00 длиной 10,8 мм.
Один винт Phillips #00 длиной 4,8 мм.
Шаг 10
Осторожно схватите за кромки узел материнской платы и поднимите его из переднего корпуса.
Шаг 11

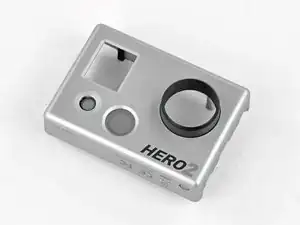

Остаётся передний корпус.
Заключение
Для обратной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
